Ультразвуковой твердомер ТКМ-459С
|
Ультразвуковой твердомер ТКМ-459С "базовый"
Тип оборудования: ультразвуковой твердомер, измеритель твердости
Сертификаты на ультразвуковой твердомер ТКМ-459:
Сертификат об утверждении типа средств измерений Российской Федерации.
Твердомер ТКМ-459 внесен в Государственные реестры России, Украины, Беларуси и Казахстана.
Соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011.
Гарантия на ультразвуковой твердомер ТКМ-459: 3 года.

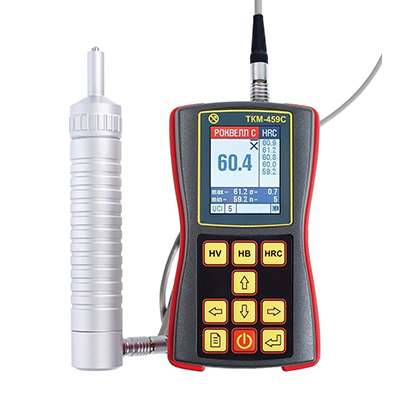

ТКМ-459С - высокоточный портативный ультразвуковой твердомер, который является представителем последнего поколения измерительных приборов неразрушающего контроля.
Прибор ТКМ-459С предназначен для оперативного измерения твердости металлов и металлических изделий (в т. ч. поверхностноупрочненных слоев - цементация, азотирование, закалка ТВЧ и др.).
Измерения твердомером производятся в основных единицах твердости HRC, HB, HV. Так же возможен контроль по шкалам HRA, HRB, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77). Предусмотрена возможность программирования пользователем собственных шкал.
Ультразвуковой твердомер ТКМ-459С выполняет неразрушающий контроль качества продукции в различных отраслях промышленности: металлургической, машиностроительной, авиастроительной, судостроительной, атомной, нефте-газовой и других отраслях.
Особенности твердомера ТКМ-459С:
- Ударопрочный, прорезиненный, пыле-влагозащищенный корпус
- Интуитивный интерфейс «ВКЛЮЧИ И РАБОТАЙ»
- Яркий цветной графический дисплей функционирует даже при отрицательных температурах, позволяет четко видеть показания при любом освещении
- Уникальная система статистической обработки
- Гибкая организация памяти для записи результатов измерений и последующего анализа.
- Оперативная корректировка показаний прибора по одной или 2-м образцовым мерам твердости.
- Программирование:
- дополнительных калибровок к шкалам твердомера с использованием не более чем 2-х контрольных образцов
- дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов.
Преимущества ультразвукового твердомера ТКМ-459С в эксплуатации:
- Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности

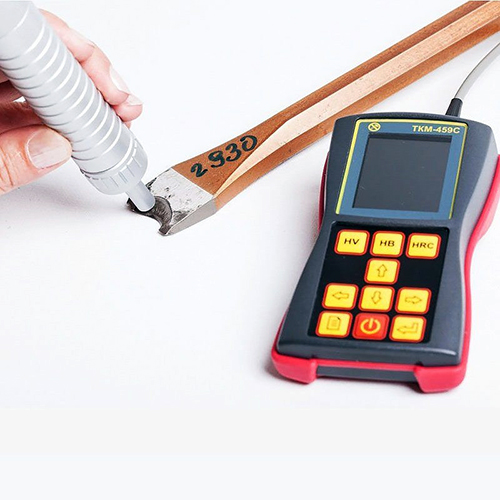

- Измерение твердости в труднодоступных местах - пространственное положение датчика не влияет на результат измерения
- Сверхмалая площадь зоны контроля - от 1 мм
- Контроль в пазах и глухих отверстиях - от 5 мм
- Практически незаметный отпечаток на «зеркальных» поверхностях
- Малая чувствительность к кривизне поверхности, толщине и массе изделия
- Предусмотрено оповещение о выходе результата измерения за установленные пределы
Основные области применения:
- Контроль твердости углеродистых и конструкционных сталей
- Контроль твердости упрочняющих и др. слоев на стальных изделиях (цементация, азотирование, закалка ТВЧ и др.)
- Контроль твердости жаропрочных, коррозионно-стойких, нержавеющих и др. сталей
- Контроль твердости цветных металлов и сплавов
- Контроль твердости наплавок и гальванических покрытий (хром и др.)
- Контроль твердости специализированных чугунов
- Контроль твердости изделий из мелкозернистых материалов при локальном исследовании свойств материалов
Ультразвуковой твердомер ТКМ-459C успешно применяется в лабораторных, производственных или полевых условиях.
Требования к контролируемому изделию:
| Масса более 1 кг, толщина более 2 мм | дополнительная подготовка не требуется |
| Масса менее 1 кг | изделие необходимо закрепить в тисках, либо зафиксировать на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или др.) |
| Толщина менее 2 мм | изделие «притереть» на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или др.) |
| Шероховатость поверхности 1,6 Ra | обеспечивается наибольшая точность измерений, не требуется увеличение количества усреднений |
Режимы работы твердомера:
| Режим измерения | Отображение результатов измерений | Применение |
| по основным шкалам | основные единицы твердости: по Роквеллу HRC, по Бринеллю HB, по Виккерсу HV | измерение твердости основной массы контролируемых изделий |
| с использованием дополнительных калибровок к основным шкалам | по шкалам HRA, HRB, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77) | контроль твердости высоколегированных сталей, специализированных чугунов и цветных металлов |
| по дополнительным шкалам (определяются пользователем или добавляются производителем) | шкалы программируются самим пользователем | решение спец |
Специализированная система статистической обработки результатов измерений.
Обработка в процессе измерений:
- Вычисление среднего значения с возможностью автоматического отброса результатов некорректно совершенных замеров
- Вычисление среднеквадратичного отклонения
- Вычисление максимума и минимума в серии замеров
- Демонстрация всех результатов замеров в серии
Обработка результатов в памяти прибора:
- Вычисление среднего значения, среднеквадратичного отклонения
- Вычисление максимума и минимума в группе результатов замеров
- Вычисления относительно заданных значений твердости
- Выборки результатов относительно заданных значений твердости
- Построение графиков на дисплее твердомера
Технические характеристики твердомера металлов ТКМ-459С:
| ПАРАМЕТРЫ | ЗНАЧЕНИЯ |
| Диапазон измерений твердости по основным шкалам | |
| по Бринеллю | 90 - 450 НВ |
| по Роквеллу С | 20 - 70 HRC |
| по Виккерсу | 240 - 940 HV |
| Пределы абсолютной погрешности при измерении твердости по основным шкалам: | |
| по Бринеллю | |
| в диапазоне (90...150) НВ | ±10 НВ |
| в диапазоне (150...300) НВ | ±15 НВ |
| в диапазоне (300...450) НВ | ±20 НВ |
| по Роквеллу С | ±2 HRC |
| по Виккерсу | |
| в диапазоне (240...500) HV | ±15 HV |
| в диапазоне (500...800) HV | ±20 HV |
| в диапазоне (800...940) HV | ±25 HV |
| Диаметр площадки на поверхности изделия для установки датчика | - от 1 мм на плоскости, - от 5 мм в глухом отверстии (пазу) |
| Количество возможных дополнительных калибровок к шкалам твердомера | 5 для каждой шкалы |
| Количество дополнительных шкал | 3 |
| Время одного замера твердости | 2 сек. |
| Число замеров для вычисления среднего значения | 1–99 |
| Емкость памяти результатов измерений | 12 400 |
| Максимальное количество именных блоков результатов измерений, создаваемых в памяти | 100 |
| Количество алгоритмов отброса заведомо ложных результатов измерений при вычислении среднего значения | 3 |
| Сигнализация о выходе результата измерения за допустимые границы | есть |
| Связь с компьютером | USB |
| Питание | LI-ion аккумулятор |
| Размеры электронного блока твердомера | 121x69x41 мм |
| Масса электронного блока твердомера | 300 г |
| Масса штатного датчика «А» | 150 г |
| Диапазон рабочих температур | -15 ... + 35 °С |
| Гарантийный срок эксплуатации | не более 30 мес. с даты выпуска |
| Межповерочный интервал твердомера | 1 год |
Комплекты поставки:
|
Составляющие комплекта |
ТКМ-459С "Базовый" |
ТКМ-459С "Специальный" |
ТКМ-459С "Максимум +" |
| Электронный блок твердомера | х | х | х |
| Аккумулятор (заранее установлен в прибор) | х | х | х |
| Датчик тип «А» (50Н) штатный | х | х | х |
| Датчик тип «Н» (10Н) | х | ||
| Датчик тип «С» (100Н) | х | ||
| Датчик тип «К» (50Н) | х | ||
| Датчик тип «AL» (50Н) с наконечником 53 мм | х | ||
| Насадка «U-459» для криволинейных и цилиндрических поверхностей | х | х | |
| Соединительный кабель | 1 шт. | 2 шт. | 2 шт. + специальный кабель к датчику тип«К» |
| Контрольный образец твердости по шкале HRC | х | ||
| Комплект эталонных мер твердости Роквелла | х | ||
| Штатив для позиционирования датчика твердомера | х | ||
| Аккумуляторная шлифовальная машинка | х | ||
| Зарядное устройство | х | х | х |
| Диск с ПО | х | х | х |
| Руководство по эксплуатации (совмещенное с паспортом) | х | х | х |
| Свидетельство о поверке (или отметка в РЭ) | х | х | х |
| Кабель для подключения к ПК | х | х | х |
| Защитный чехол | х | х | х |
| Манжета для фиксации прибора в чехле на руке оператора | х | х | х |
| Ремень для фиксации прибора в чехле на груди оператора | х | х | х |

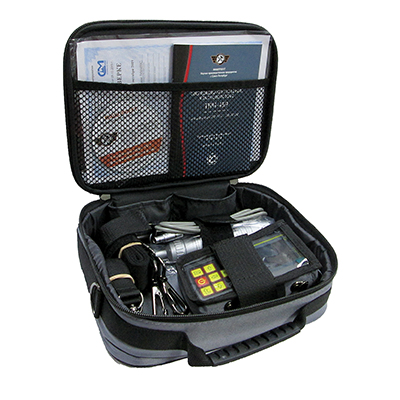

| Сумка/чемодан для безопасной переноски и хранения | х | х | х |
Дополнительные принадлежности к твердомеру
- Сменные датчики различной конструкции и нагрузки
- Специализированная насадка «U-459» для позиционирования датчика на сложных поверхностях
- Эталонные меры твердости (по ГОСТ 9031–75)
- Специальные контрольные образцы твердости из различных материалов
- Штатив для фиксации малогабаритных деталей
- Штатив для позиционирования датчика твердомера для обеспечения стабильного усилия и перпендикулярности к измеряемой поверхности при контроле малых и тонких изделий
- Соединительные кабели
- Аккумуляторная шлифовальная машинка для подготовки зоны контроля на поверхности изделия
*Внимание! При заказе только датчика твердомер должен направляться на дооснащение и юстировку
