Твердомер ТПБ-1580-Ш
|
Назначение твердомера ТПБ-1580-Ш:
Твердомер модификации ТПБ-1580-Ш предназначен для определения твердости незакаленных сталей, литого чугуна, цветных металлов и мягких сплавов крупных заготовок и деталей в труднодоступных местах по методу Бринелля.
Особенности твердомера ТПБ-1580-Ш:
- минимальные размеры;
- ручное проведение испытания;
- усилие нагружения контролируется по тарированному срезному штифту;

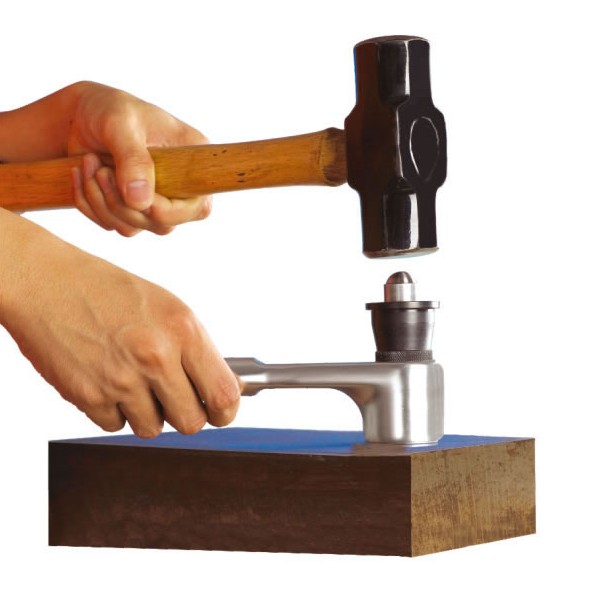

- приложение нагрузки осуществляется при помощи удара молотком массой не менее 1,36 кг;
- размеры испытываемых деталей не ограничены;
- точность приложения усилия нагружения не хуже 0,5% от прилагаемого усилия нагружения;
- минимальные размеры испытываемой поверхности – Ø20 мм, толщина образца 5 мм;
- применяемые индентора – твердосплавные сферические Ø7,26 мм и Ø4,0 мм (по заказу);
- конструкция твердомера позволяет осуществлять испытания по методу Бринелля.
Технические характеристи твердомера ТПБ-1580-Ш:
|
Модификация |
ТПБ-1580-Ш |
|
Нагрузка |
1580кгс (15484Н)) |
|
Предел допускаемой относительной |
±0,5 % |
|
Пределы допускаемой погрешности в %, |
|
|
Диапазон измерений твердости |
индентор Ø7,26 мм: 100~350 HBW (при комплектации |
|
Общее увеличение |
20х измерительное (по заказу 40х измерительное) |
|
Точность измерения отпечатка |
5 мкм |
|
Габаритные размеры, (ДхШхВ) |
510х375х177 мм |
|
Вес прибора |
0,8 кг. |

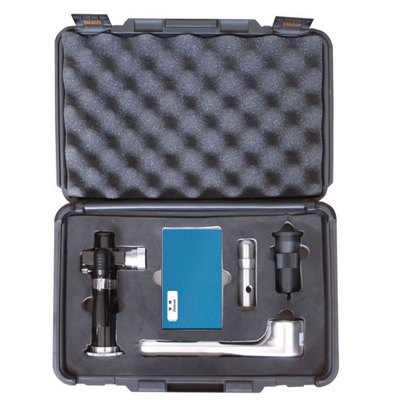

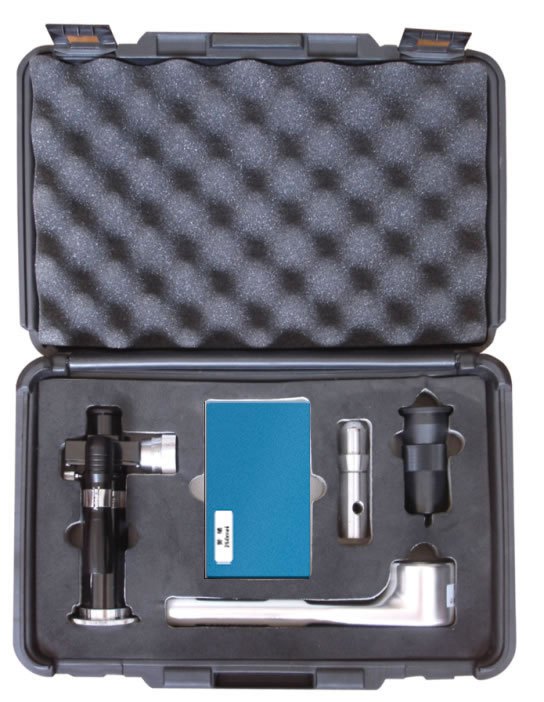

Комплект поставки твердомера ТПБ-1580-Ш:
| Наименование и условное обозначение | Количество, шт |
| Твердомер ТПБ-1580-Ш | 1 |
| Измерительный микроскоп 20х | 1 |
| Твердосплавный сферический индентор Ø7,26 мм | 1 |
| Тарированные срезные штифты | 250 |
| Эталонная мера твердости 2-го разряда | 1 |
| Руководство по эксплуатации | 1 |
