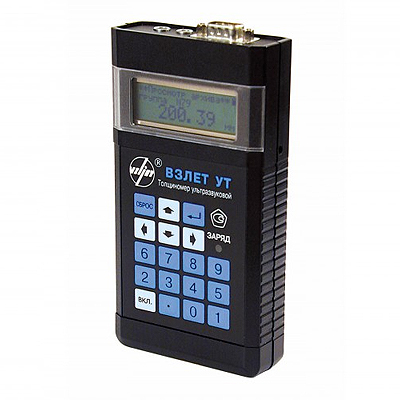

    /images/all/3/732/big/img_5.jpg

    jijijij

    Ультразвуковой толщиномер ВЗЛЕТ-УТ
  • Ультразвуковой толщиномер ВЗЛЕТ-УТ

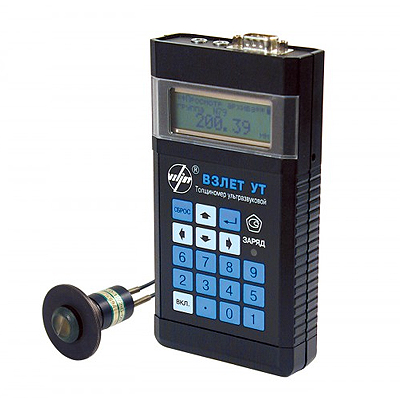

    /images/all/3/732/big/img_14.jpg

    Ультразвуковой толщиномер ВЗЛЕТ-УТ

    Ультразвуковой толщиномер ВЗЛЕТ-УТ
  • Ультразвуковой толщиномер ВЗЛЕТ-УТ

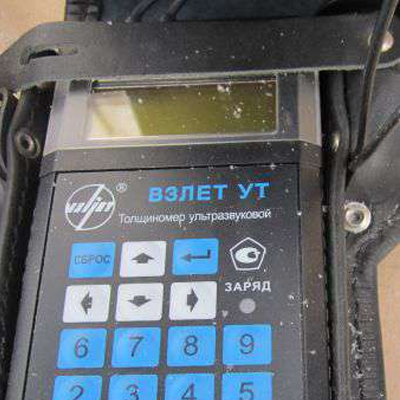

    /images/all/3/732/big/img_16.jpg

    1

    Ультразвуковой толщиномер ВЗЛЕТ-УТ

ЦЕНА С НДС: по запросу


В КОРЗИНУ


Тип оборудования: толщиномер ультразвуковой

Производитель: Россия

Серия: ВЗЛЕТ

Модели: ВЗЛЕТ УТ - общепромышленная, ВЗЛЕТ УТ-М - морозоустойчивая.

Описание: ультразвуковой прибор для измерения толщины металла

Гарантия на толщиномер ВЗЛЕТ УТ: 21 месяц.

Внесен в Государственный Реестр средств измерений РФ и Украины.

Толщиномер ультразвуковой «ВЗЛЕТ УТ» является толщиномером общего назначения.



Назначение:

Ультразвуковой толщиномер ВЗЛЕТ УТ предназначен для измерения толщины изделий из металлических и неметаллических материалов, индикации измеренных значений и их архивирования для последующего вывода на индикацию или на внешние устройства. Толщиномер может применяться для измерения толщины стенок емкостей, труб, а также толщины мостовых, корпусных, транспортных и других конструкций и изделий, в том числе с корродированными поверхностями. При типовой поставке в толщиномере «ВЗЛЕТ УТ» используется раздельно-совмещенный ПЭП типа П112-5,0-12/2-Б или П112-5,0-10/2-А-003. В преобразователе в одном корпусе размещены два пьезоэлемента на соответствующих акустических линиях задержки (призмах). Один из них работает в режиме излучения, другой - в режиме приема упругих колебаний.



Датчики типа П112-5,0-12/2-Б, призмы которых изготовлены из плавленого кварца, имеют слабую зависимость скорости УЗ в материале призмы от температуры, они термостабильны. Их можно рекомендовать для измерения объектов в большом диапазоне температур. Использование ПЭП данного типа также предпочтительнее при контроле изделий с большим радиусом кривизны, изделий из материалов с повышенным затуханием УЗК в материале, а также при толщине изделия более 30 мм.



При выборе ПЭП нужно учитывать, что кварцевые призмы датчиков данного типа довольно хрупкие и требуют бережного отношения. Датчики типа П112-5,0-10/2-А-003, призмы которых изготовлены из других материалов (различные пластики и т.п.), не термостабильны. При каждом изменении температуры корпуса ПЭП более чем на 5 С целесообразно корректировать настройки УТ. ПЭП типа П112-10-6/2-А следует отдать предпочтение, если условия контроля особо сложные, например, при измерении толщины труб в местах сгибов, а также при необходимости обнаружения локальных утончений малой площади. При контроле изделий, имеющих грубо обработанную или корродированную поверхность также предпочтительнее использовать ПЭП типа П112-5,0-10/2-А, т.к. данный преобразователь более стоек к механическому износу излучающей поверхности и обеспечивает лучшее акустическое согласование с металлом на грубо обработанных поверхностях, чем ПЭП типа П112-5,0-12/2-Б.



Следует помнить, что толщина изделий из материалов интенсивно «поглощающих» УЗК (например трубы из полихлорвинила) или рассеивающих УЗК (например конструкции из чугуна) не всегда может быть промерена прибором в стандартной комплектации. Существуют и другие сложные для измерений случаи. В зависимости от условий использования и требований заказчика толщиномер может быть укомплектован преобразователями других типов.



Толщиномер Взлет УТ обеспечивает возможность работы с ПЭП различных типов с номинальными частотами от 2,5 до 10 МГц.



Отличительные особенности толщиномера Взлет УТ:

  • автоматическая настройка;
  • работа на поверхностях со степенью шероховатости до 0,5 мм и радиусом кривизны от 10 мм;
  • наличие режимов работы, позволяющих производить измерения толщины через проводящее ультразвук покрытие;
  • отсутствие необходимости калибровки прибора в процессе работы;
  • возможность измерения толщины изделия из материала неизвестной марки при наличии образца известной толщины из данного материала;
  • автоматическое отключение питания после прекращения работы без потери информации;
  • встроенный справочник значений скорости распространения продольных волн в различных материалах.



Вывод информации:

  • на жидкокристаллический индикатор;
  • по последовательному интерфейсу RS-232.



ПРИНЦИП РАБОТЫ УЛЬТРАЗВУКОВОГО ТОЛЩИНОМЕРА ВЗЛЕТ УТ



В толщиномере «ВЗЛЕТ УТ» реализован эхо-импульсный метод измерения с использованием раздельно-совмещенного пьезоэлектрического преобразователя. Принцип работы толщиномера основан на свойстве ультразвуковых колебаний отражаться от границы раздела сред с разными акустическими сопротивлениями.

Передающая пьезопластина ПЭП излучает импульс УЗК через призму в направлении поверхности изделия, толщина которого измеряется. Импульс УЗК распространяется в изделии до противоположной поверхности, отражается от нее, распространяется в обратном направлении и через другую призму поступает на приемную пластину.



Технические характеристики толщиномера:



    • Диапазон измеряемой толщины стальных изделий, мм от 1 до 300
    • Диапазон измеряемой скорости ультразвука, м/с от 1000 до 15000
    • Погрешность измерения: толщины, мм ±(0,035+0,001 х h*); скорости ультразвука в диапазоне толщин от 20 до 300 мм, % ±1,5

Разрешающая способность:

    • при измерении толщины, мм 0,01
    • при измерении скорости ультразвука, м/с 1
    • Диапазон рабочей температуры контактной поверхности, °С от минус 20 до 80
    • Максимальная допустимая температура контактной поверхности при кратковременном контакте, °С 150

Температура окружающей среды для вычислительного блока (ВБ), °С:

    • общепромышленное исполнение от 0 до 50
    • морозоустойчивое исполнение от минус 20 до 50
    • Степень защиты ВБ/датчика IP54/ IP64

Глубина архивов:

  • измеренных значений, записей 1000
  • параметров настроек, записей 100
  • Время непрерывной работы, ч не менее 8
  • Среднее время наработки на отказ, ч 100000
  • Средний срок службы, лет 12
  • Гарантийный срок эксплуатации, мес. 21**
  • Масса, кг не более 0,4
  • Габаритные размеры, мм 85 х 160 х 30

* h - измеряемая толщина
** кроме датчика



Комплект поставки ультразвукового толщиномера Взлет УТ:



  • Блок электронный
  • Ультразвуковой пьезоэлектрический преобразователь
  • Зарядное устройство
  • Эталон толщины
  • Чехол
  • Эксплуатационная документация в составе: паспорт, руководство по эксплуатации, инструкция по поверке
  • Программное обеспечение пользователя



*Технические характеристики и комплект поставки толщиномера могут быть изменены производителем без предварительного уведомления.
