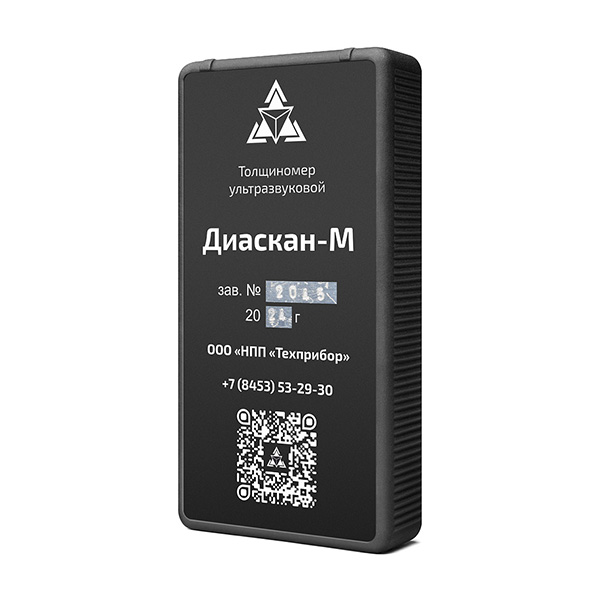

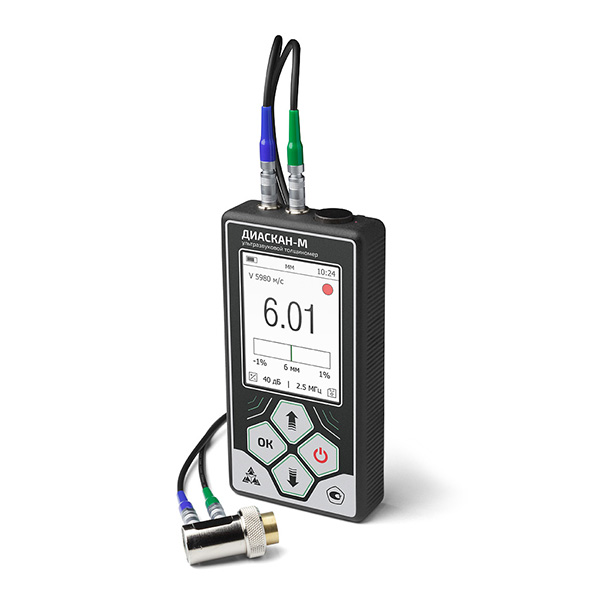

Ультразвуковой толщиномер ДИАСКАН-М
|
Ультразвуковой толщиномер ДИАСКАН-М
Толщиномер предназначен для измерения толщины изделий, изготовленных из материалов, обеспечивающих прохождение и отражение ультразвуковых колебаний. Измерения выполняются с использованием ультразвуковых пьезопреобразователей в соответствии с ГОСТ 26266.
Прибор может применяться для измерения толщины:
-
стенок ёмкостей, труб и трубопроводов;
-
мостовых, корпусных, транспортных и других конструкций;
-
изделий с корродированными поверхностями — как при эксплуатации, так и в процессе изготовления.
Толщиномер используется на энергетических, трубопрокатных, машиностроительных, судостроительных, судоремонтных, транспортных и других предприятиях.
Режимы работы толщиномера Диаскан-М:
-
Режим «СТАНДАРТ» — предназначен для проведения однократных измерений.
-
Режим «ПРОФ» — используется для определения среднеарифметического значения толщины по установленному числу измерений.
-
Режим «СКОРОСТЬ УЗ» — позволяет определить скорость распространения ультразвуковых импульсов в материале при известной толщине образца.
-
Режим «Б-СКАН» — отображает профиль сечения исследуемого объекта.
-
Режим «ЭТАЛОН» — показывает толщину объекта в миллиметрах и отклонение от эталонного значения.
-
Режим «ДОПУСК» — определяет толщину и отклонение полученных данных от заданного допустимого значения.
Условия эксплуатации
-
Соответствие по климатическим факторам — ГОСТ Р 52931-2008.
-
По устойчивости к вибрациям прибор соответствует группе исполнения N2 ГОСТ Р 52931-2008.
Прибор не содержит драгоценных материалов.
Технические характеристики толщиномера:
|
Предел допускаемой основной погрешности при измерении толщины, δн, мм |
± (0,05 + 0,01·dx), где dx – толщина измеряемого образца, мм |
|
Предел допускаемой дополнительной абсолютной погрешности при измерении толщины изделий с шероховатой поверхностью со стороны ввода УЗК, мм: при шероховатости Rz=40 мкм при шероховатости Rz=80 мкм |
± 0,10 ± 0,15 |
|
Дискретность |
0,1 или 0,01 |
|
Коэффициент усиления входного тракта |
до 100 дБ, с шагом 1 дБ |
|
Память, не менее |
8 Гб |
|
Интерфейс подключения к ПК |
USВ |
|
Питание: внешний блок питания от сети переменного тока встроенный |
220 В, 50 Гц, с вых. Напряжением 5В Li-Pol аккумулятор |
|
Время непрерывной работы от встроенного аккумулятора, не менее |
6 часов |
|
Габаритные размеры электронного блока (Д х Ш х В), не более, мм |
130х68х25 |
|
Рабочий температурный диапазон |
от -25°C до +50°C |
|
Масса с преобразователем, не более, кг |
0,4 |
Диапазоны измерения толщины при работе с различными преобразователями
|
Тип преобразователя |
Диапазон контроля по стали 40Х13, мм |
|
ТС50 |
1,5 – 300 |
|
ТС25 |
3,0 – 300 |
|
ТС10 |
0,5 – 30 |

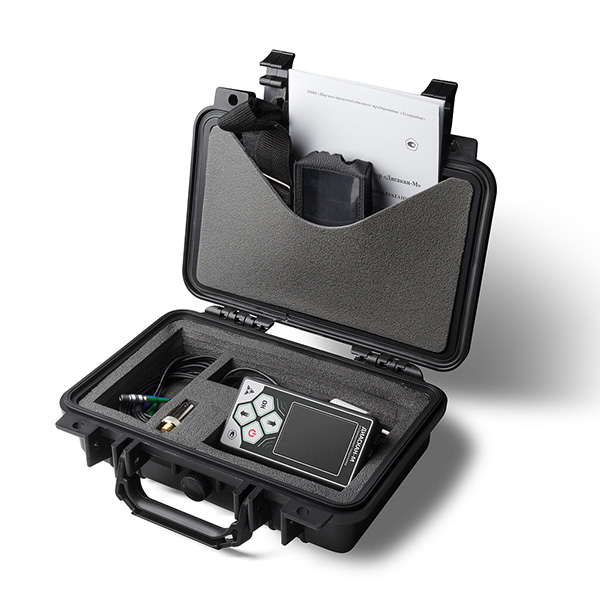

Комплект поставки
- Блок электронный
- Блок питания
- Преобразователи ультразвуковые(по заказу)
- Кабель подключения преобразователя
- Кабель подключения к ПК
- Кейс для транспортировки и хранения
- Руководство по эксплуатации
