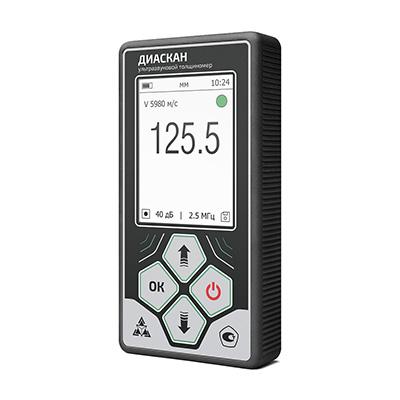

Ультразвуковой толщиномер ДИАСКАН
|
Ультразвуковой толщиномер ДИАСКАН

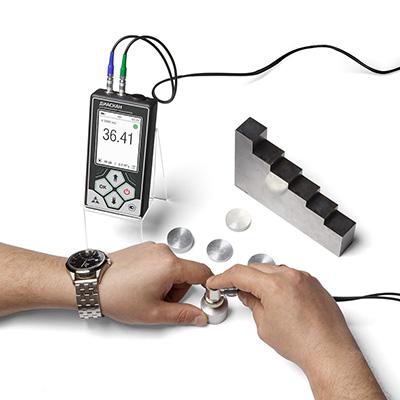

Толщиномер ДИАСКАН предназначен для измерения толщины изделий, выполненных из материалов, в которых ультразвуковые колебания затухают, что позволяет получать эхо-сигналы, отраженные от конструкционных поверхностей. В приборе используется ультразвуковой пьезопреобразователь, соответствующий ГОСТ 26266.
Прибор подходит для измерения толщины стенок ёмкостей, труб, трубопроводов, а также для оценки толщины мостовых, корпусных, транспортных и других конструкций и изделий, включая те, которые имеют корродированные поверхности. Он может использоваться как в процессе эксплуатации, так и при производстве на предприятиях энергетической, трубопрокатной, машиностроительной, судостроительной, судоремонтной, транспортной и других отраслях.
Режимы ультразвукового толщиномера:
- Режим «СТАНДАРТ» — для выполнения одиночных измерений толщины.
- Режим «СКАН» — для непрерывного измерения толщины.
- Режим «ПРОФ» — для расчета среднеарифметического значения толщины, основываясь на заданном количестве измерений.
Толщиномер соответствует условиям эксплуатации с учетом воздействия климатических факторов внешней среды и относится к исполнению по ГОСТ Р 52931-2008. По устойчивости к воздействию вибраций прибор соответствует группе исполнения N2 согласно ГОСТ Р 52931-2008.
Прибор не содержит драгоценных материалов.
Технические характеристики ультразвукового толщиномера ДИАСКАН:
|
Предел допускаемой основной погрешности при измерении толщины, δн, мм |
± (0,05 + 0,01·dx), где dx – толщина измеряемого образца, мм |
|
Предел допускаемой дополнительной абсолютной погрешности при измерении толщины изделий с шероховатой поверхностью со стороны ввода УЗК, мм: при шероховатости Rz=40 мкм при шероховатости Rz=80 мкм |
± 0,10 ± 0,15 |
|
Дискретность |
0,1 или 0,01 |
|
Коэффициент усиления входного тракта |
до 100 дБ, с шагом 1 дБ |
|
Память, не менее |
8 Гб |
|

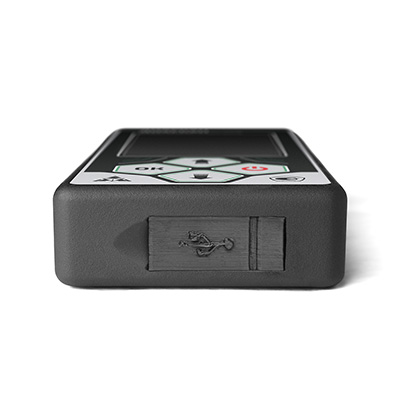

Интерфейс подключения к ПК |
USВ |
|
Питание: внешний блок питания от сети переменного тока встроенный |
220 В, 50 Гц, с вых. Напряжением 5В Li-Pol аккумулятор |
|
Время непрерывной работы от встроенного аккумулятора, не менее |
6 часов |
|
Габаритные размеры электронного блока (Д х Ш х В), не более, мм |
130х68х25 |
|
Рабочий температурный диапазон |
от -25°C до +50°C |
|
Масса с преобразователем, не более, кг |
0,4 |
Диапазоны измерения толщины при работе с различными преобразователями:
|
Тип преобразователя |
Диапазон контроля по стали 40Х13, мм |
|
ТС50 |
1,5 – 300 |
|
ТС25 |
3,0 – 300 |
|
ТС10 |
0,5 – 30 |
Комплект поставки:
- Блок электронный
- Блок питания
- Преобразователи ультразвуковые - по заказу
- Кабель подключения преобразователя
- Кабель подключения к ПК
- Кейс для транспортировки и хранения
- Руководство по эксплуатации
