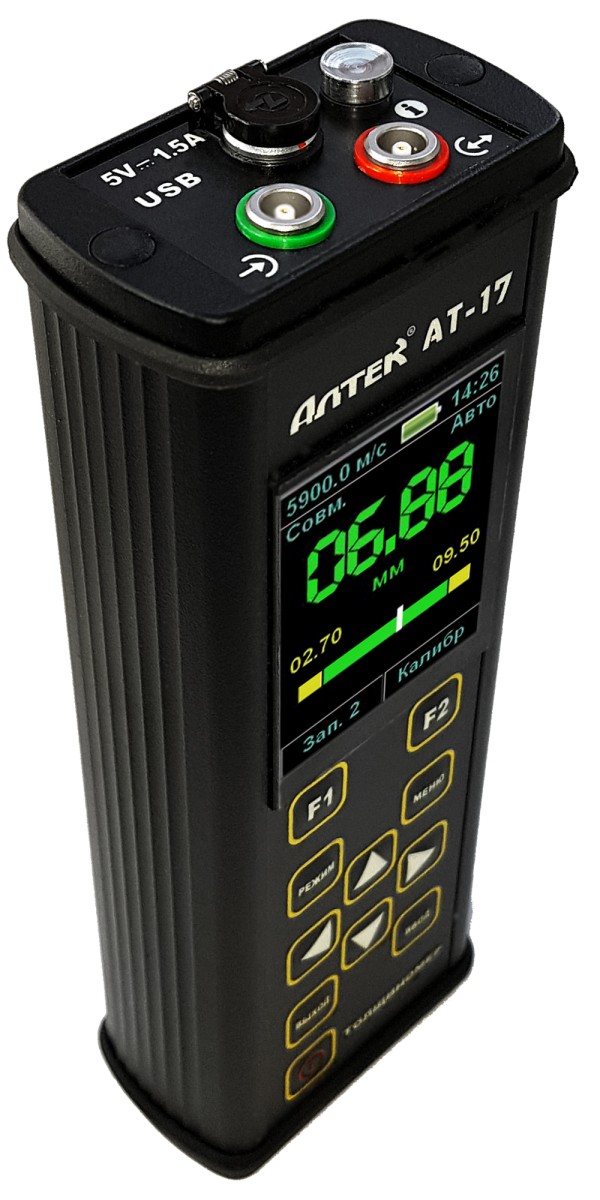

Ультразвуковой толщиномер АЛТЕК АТ-17
|
Ультразвуковой толщиномер АЛТЕК АТ-17
Толщиномер ультразвуковой «Алтек» АТ-17 предназначен для измерения толщины изделий с эквидистантными поверхностями (например, листов, стенок труб и т.п.), а также для определения диаметра цилиндрических деталей с гладкими, грубыми, корродированными или окрашенными поверхностями.
Прибор обеспечивает измерения изделий, изготовленных из различных материалов — стали, титана, алюминия, пластика, керамики, стекла и других. Толщиномер может применяться при монтаже, эксплуатации и ремонте оборудования в строительстве, машиностроении, энергетике, металлургии и других отраслях промышленности.
Эксплуатация прибора возможна в лабораторных, цеховых и полевых условиях, включая работу при низких температурах.
Принцип действия толщиномера основан на передаче в изделие импульсных акустических колебаний, излучаемых пьезоэлектрическими преобразователями (ПЭП) через контактную среду, и последующем анализе отражённого сигнала.
Отличительные особенности ультразвукового толщиномера АТ-17:
- прочный металлический корпус и ударозащищенный дисплей
- диапазон рабочих температур от -10 Сº до +50 Сº
- наличие встроенного настроечного образца
- диапазон измеряемых толщин от 0,8 мм
- возможность измерения толщин изделий широкой номенклатуры материалов
- для измерения толщины требуется односторонний доступ к контролируемому изделию, что позволяет выявлять участки резервуаров, имеющие недопустимый уровень коррозии без их внутреннего осмотра
- поверхность, с которой производится измерение, не требует тщательной подготовки
- возможность измерения толщины изделий через слой краски или другого покрытия
- наличие А-развертки для проведения измерений в сложных случаях
- представление результатов измерений в цифровой форме и в виде А-развертки

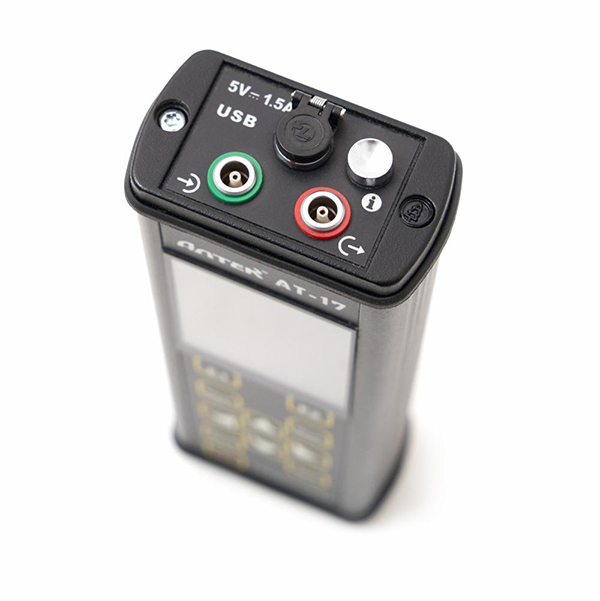

- автоматическое определение параметров преобразователя при прикосновении им к специальному контакту на коммутационной панели
- автоматическая калибровка толщиномера на измеряемый материал
- режим допускового контроля со звуковой индикацией
- сохранение результатов измерений и настроек в энергонезависимой памяти
- возможность подключения толщиномера к компьютеру для передачи и хранения результатов измерения в специализированной базе данных
- возможность зарядки батареи от порта USB

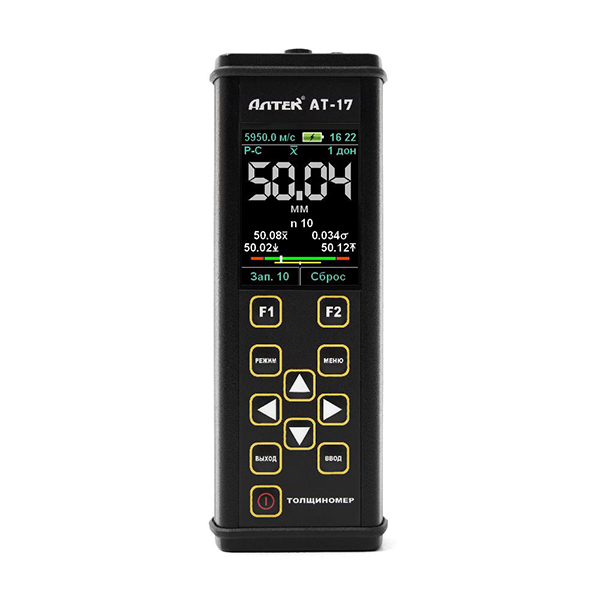

Интерфейс толщиномера АТ-17:
- понятный и простой для освоения пользовательский интерфейс
- функциональные кнопки под экраном
- принцип «одна кнопка – одна функция»
- автоматическое запоминание номеров последних используемых настроек
Технические характеристики толщиномера АТ-17:
| Диапазон измерений толщин (по стали), мм | 0,8…300 |
| Допускаемая основная погрешность измерения толщины Н, мм | ± (0,01H+0,1) |
| Дополнительная погрешность измерения, мм, не более (при шероховатости поверхности ввода изделия Rz ≤ 320 мкм) |
± 0,2 |
| Дискретность индикации толщины Н, мм | 0,01 при Н < > 0,1 при Н > 100 |
| Индикация | Цветной TFT дисплей, Звуковая |
| Диапазон установки скорости звука, м\с | от 1000 до 15000 |
| Время выполнения измерения, сек, не более | 3 |
| Методы | Эхо-импульсный, частотный |
| Преобразователь | Раздельно-совмещенный 5 мГц |
| Материалы измеряемых изделий | Сталь, алюминий, медь, латунь, титан, чугун, стекло, плексиглас, полиэтилен, керамика, пластические массы |
| Время непрерывной работы от аккумуляторной батареи, ч, не менее |
8 |
| Срок службы толщиномера, лет | 10 |

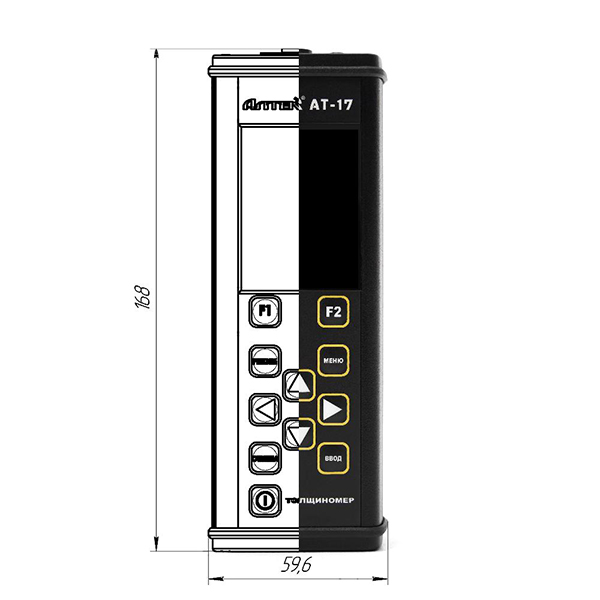

| Габаритные размеры, мм, не более | 60 х 35 х 170 |
| Масса, кг, не более | 0,45 |
