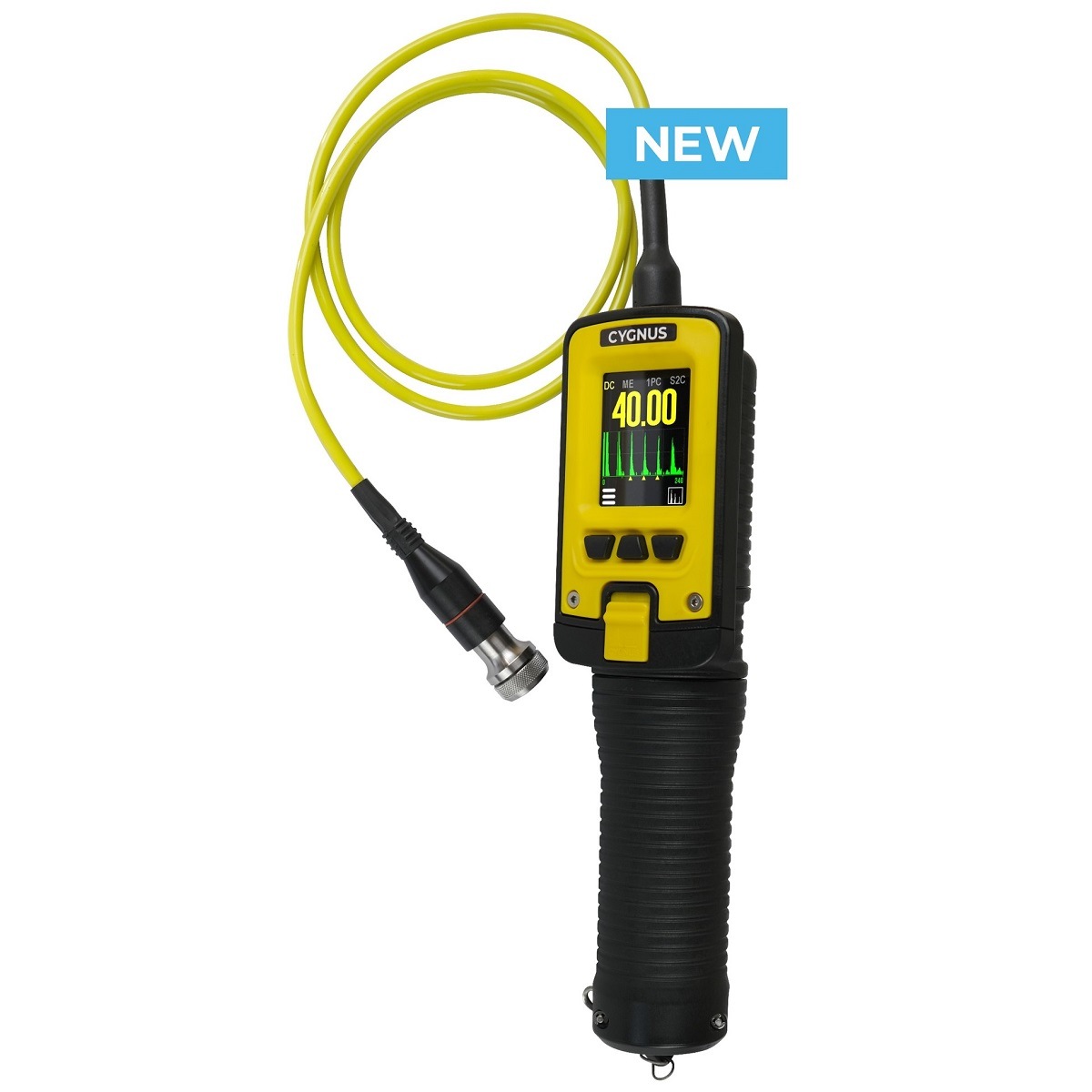

Подводный ультразвуковой толщиномер Cygnus Underwater New
|
Подводный толщиномер Cygnus Underwater New

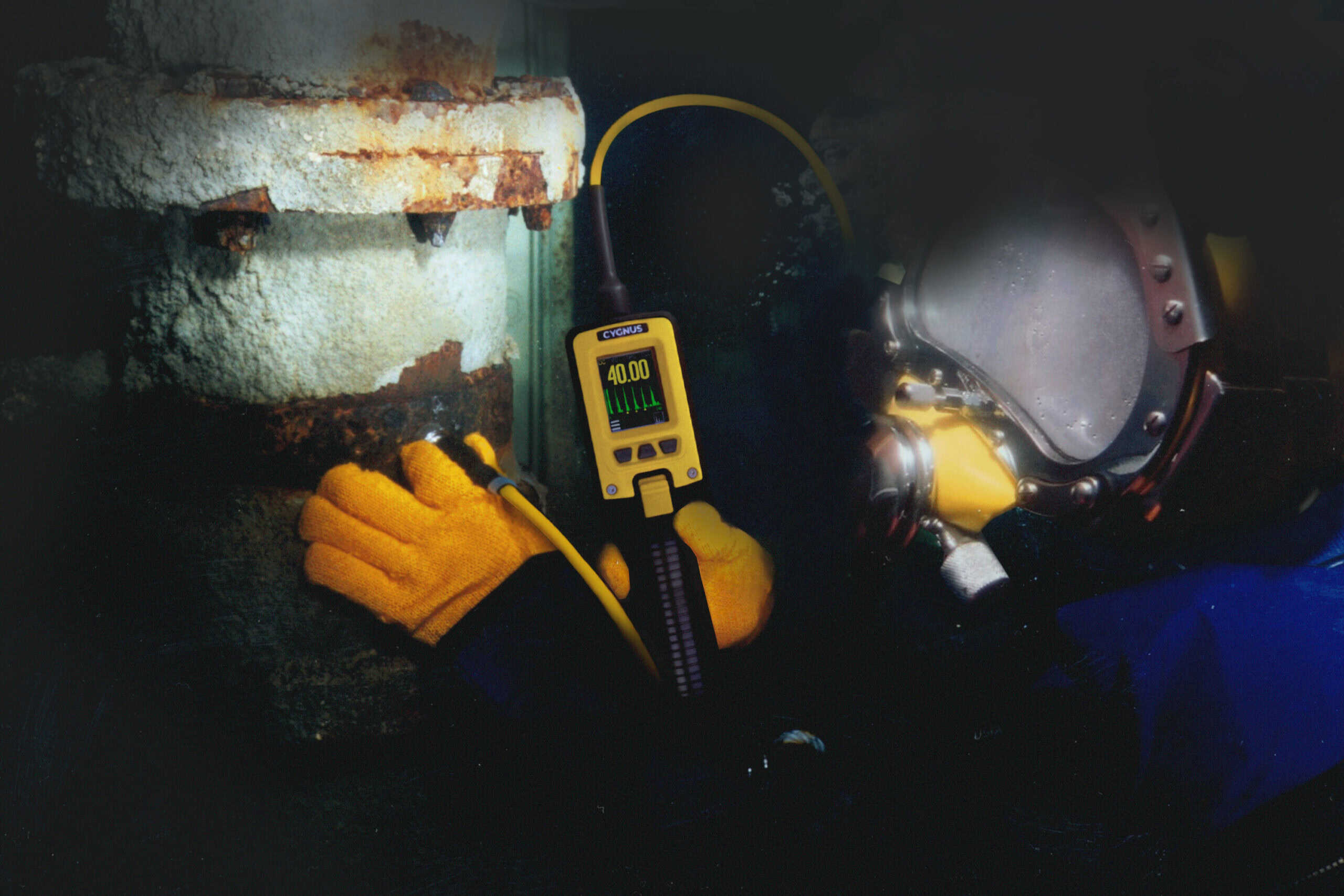

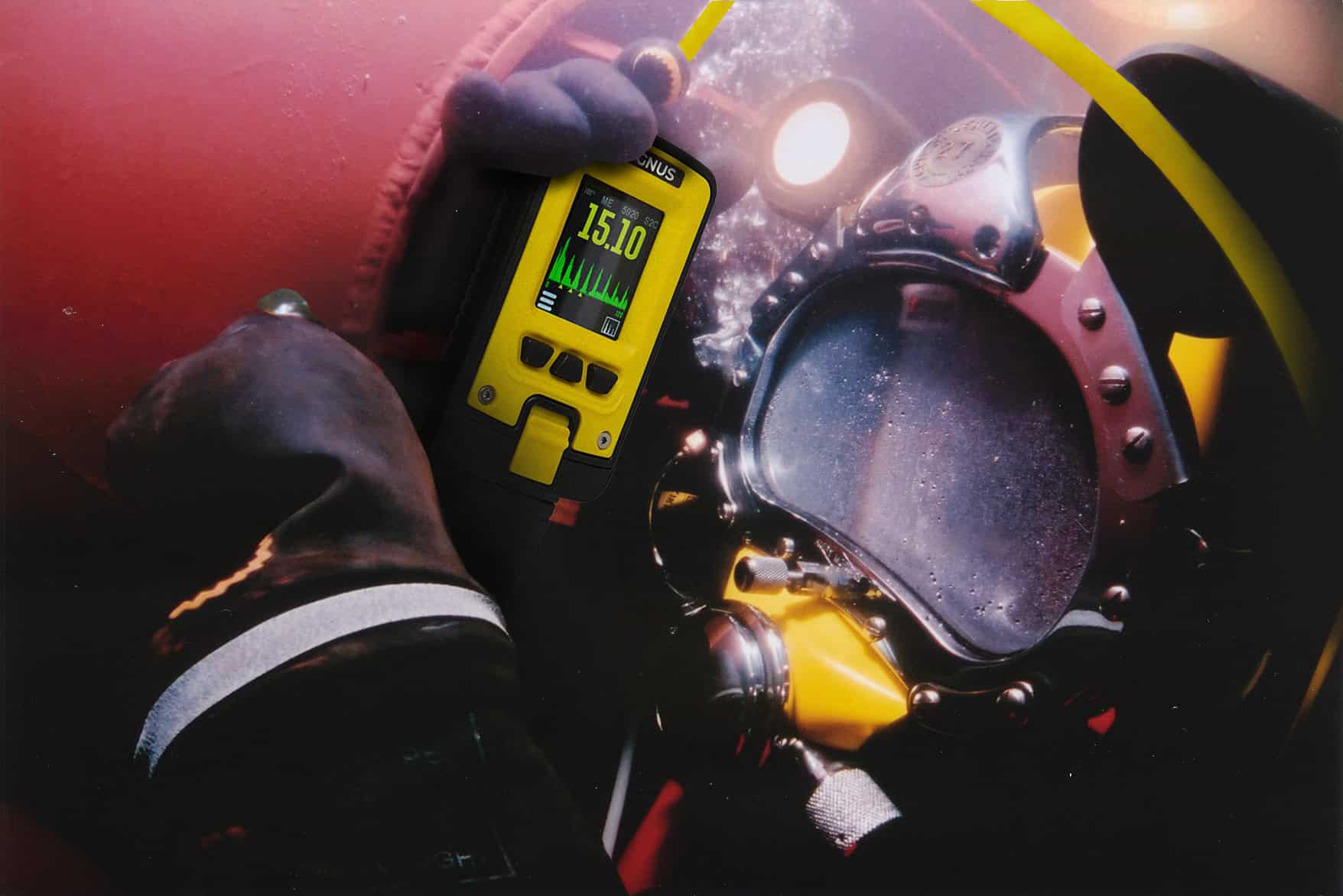

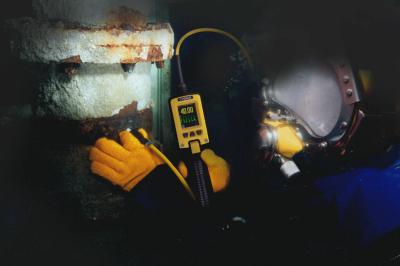

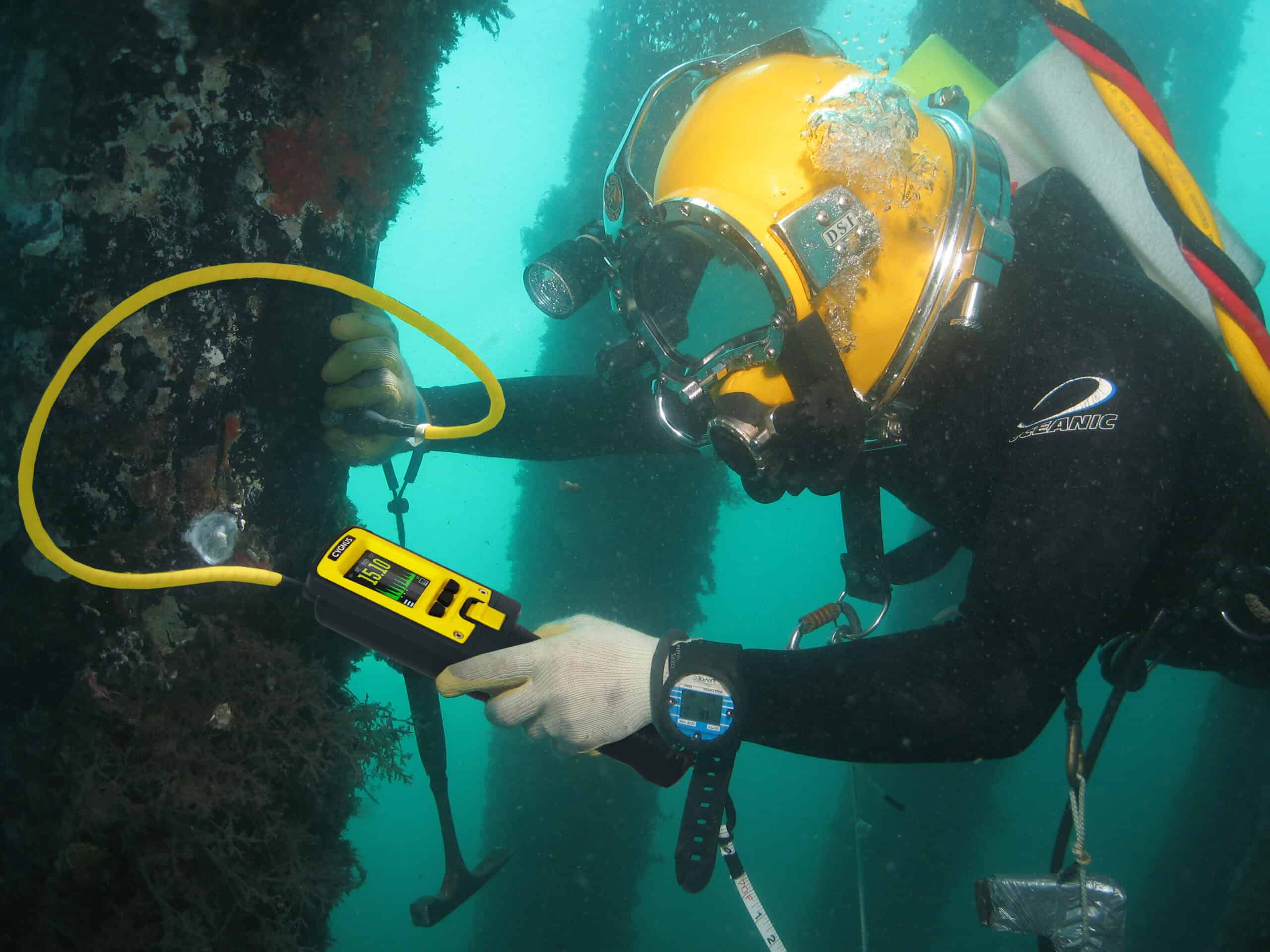

Разработан для дайверов, осуществляющих ультразвуковое измерение толщины подводных сооружений. Конструкция подводного ультразвукового толщиномера Cygnus Underwater New была разработана таким образом, чтобы выдерживать суровые нагрузки подводной среды, обеспечивая при этом быстрое и точное измерение толщины металла через покрытия или сильную коррозию.
Ручной подводный толщиномер для водолазов, прост в эксплуатации, имеет 3 функциональные клавиши, интуитивно понятное меню и большой ЖК-дисплей, хорошо читаемый даже в мутной воде.
Особенности толщиномера Cygnus Underwater:
- 3 режима измерения уровней коррозии, различных материалов и измерений сквозного покрытия
- Датчик глубины – живой дисплей глубины, предоставляющий дайверу точный индикатор глубины
- Живое A-сканирование помогает проверить визуальные измерения
- Чрезвычайно прост в использовании: 3 функциональные клавиши и до 4 экранов
- Комплексное ведение журнала данных с использованием линейных и сетевых систем
- Функция глубокого покрытия игнорирует толстые покрытия
- Часы реального времени (RTC) для маркировки даты/времени точек измерения
- Автоматическая установка усиления для оптимизации настроек усиления зонда для оптимальной производительности
- Режим множественного эха для проверки точных измерений сквозного покрытия, как указано классовыми обществами
- Индикатор стабильности измерений (MSI) проверяет стабильные и, следовательно, надежные измерения
- Прибор доступен в вариантах исполнения STANDARD, PLUS и PRO.
Технические характеристики подводного толщиномера NEW Cygnus Underwater
|
Режимы измерения |
Одиночное эхо с раздельно-совмещенными преобразователями |
|
Материалы |
Скорость звука от 2000 до 9000 м/с |
|
Точность |
±0,1 мм или 0,1% от измерения толщины, в зависимости от того, что больше |
|
Разрешение |
0,1 мм, 0,05 мм или 0,01 мм в зависимости от типа зонда |
|
Преобразователи |
Совмещенные или раздельно-совмещенные преобразователи |
|
Диапазон измерения по стали |
от 1 мм до 250 мм в зависимости от выбранного ПЭП, материала и температуры |
|
Разъем |
SubConn MC |
|
Источник питания |
Аккумуляторная батарея Ni-MH 1,8 Ач (мин) |
|
Мощность |
1,5 ВТ |
|
Разъем преобразователя |
Lemo |
|
Время работы |
Минимум 8 часов (непрерывно) |
|
Дисплей |
2.4” VGA, цветной дисплей, читаемый при солнечном свете |
|
Размер |
80 х 305 х 65 мм |
|
Вес |
1 кг с аккумулятором |
|
Рабочий температурный диапазон |
от -10°C до +50°C |
|
Температура хранения |
от -20°C до +60°C |
|
Запись данных |
5000 измерений и А-сканирований за запись |
|
Компьютерное программное обеспечение |
CygLink позволяет удаленно вести журнал и просматривать данные A-сканирования. Опрос и отчет в PDF-файл. Графический анализ данных и статистические расчеты. |
|
Датчик глубины |
Диапазон 0 – 300 м (30 Бар) |
|
Охрана окружающей среды |
Глубина, рассчитанная на 300 м непрерывного погружения в морскую воду |
|
Шок и удар |
MIL STD 810G Метод 514.7 (Вибрация) |
|
Стандарты |
Разработан для BS EN 15317 |
|
Гарантия |
3 года на электронный блок и 6 месяцев на ПЭП |
Варианты комплектаций:
1. Cygnus Underwater MK5 STANDARD (артикул 070-1002) - комплект без преобразователя*
2. Cygnus Underwater MK5 PLUS (артикул 070-1004) - комплект без преобразователя*
3. Cygnus Underwater MK5 PRO (артикул 070-1006) - комплект без преобразователя*
*Преобразователи к толщиномерам приобретаются дополнительно.
Сравнение комплектаций Cygnus Underwater
|
|
STANDARD |
PLUS |
PRO |
|
Множественное эхо с совмещенными преобразователями |
Да |
Да |
Да |
|
Одиночное эхо с раздельно-совмещенными преобразователями |
--- |
Да |
Да |
|
Эхо-эхо с раздельно-совмещенными преобразователями |
--- |
Да |
Да |
|
Функция глубокого покрытия |
Да |
Да |
Да |
|
Датчик глубины |
Да |
Да |
Да |
|
Автоматическая запись данных |
--- |
--- |
Да |
|
А-скан |
--- |
Да |
Да |
|
Единицы измерения, разрешение, скорость звука |
Да |
Да |
Да |
|
Перечень материалов |
Да |
Да |
Да |
|
Автоматическое определение ПЭП |
--- |
Да |
Да |
|
Автоматическая настройка усиления |
Да |
Да |
Да |
|
Верхний дисплей |
--- |
--- |
Да |
Дополнительные принадлежности для CYGNUS UNDERWATER
|
Описание запасных частей / аксессуаров |
Код для заказа |
|
Совмещенный преобразователь S2C 2.25 МГц 13мм (1/2″), кабель длиной 1м для Cygnus UNDERWATER/ MINI ROV |
001-9340 |
|
Совмещенный преобразователь S3C 3.5 МГц 13мм (1/2″) для Cygnus UNDERWATER UTG |
001-9357 |
|
Комплект обновления Kit A для Cygnus UNDERWATER с добавлением верхнего ретранслятора (TSR) |
001-7133A |
|
Комплект обновления Kit B (CygLink) для Cygnus UNDERWATER для наземной компьютерной записи данных |
001-7133B |
|
Соединительный кабель с поверхностью для толщиномеров Cygnus DIVE / UNDERWATER / ROV (за метр) |
001-0415 |
|
Аккумулятор для Cygnus UNDERWATER Gauges Mk3/4 (незаряженный) |
001-1504 |
|
Зарядное устройство для Cygnus UNDERWATER / IS Mk3/4 (штепсельная вилка из Великобритании) |
001-1514 |
|
Зарядное устройство для Cygnus UNDERWATER / IS Mk3/4 (штепсельная вилка США) |
001-1515 |
|
Зарядное устройство для Cygnus UNDERWATER / IS Mk3/4 (штепсельная вилка ЕС)) |
001-1516 |
|
Калибровочная перемычка для Cygnus 1 IS / UNDERWATER / HEAVY DUTY UTG |
001-0410 |
|
Комплект уплотнительных колец для Cygnus UNDERWATER UTG |
001-3711 |
|
Комплект запасных частей для Cygnus UNDERWATER UTG |
001-3715 |
|
Импульсный разъем 4-ходовой с подвижным проводом LPMIL-4-MP |
001-0418 |
|
Импульсный соединитель, 4-ходовой заглушающий штекер IE-LPMDC-4-MP |
001-0419 |
|
Разъемы для UNDERWATER UTG (Impulse) к TSR (Lemo) |
001-0414 |
|
Разъемы для Cygnus UNDERWATER UTG (Impulse) к PC (9D) |
001-0413 |
|
Изолированный преобразователь данных (RS422/RS485 to USB) |
001-8305 |
|
Верхний интерфейсный кабель A (разъем Lemo) - B (9-позиционный разъем D) |
001-0416 |
|
Верхний интерфейсный кабель B (9-позиционный разъем D) - A (разъем Lemo) |
001-0417 |
|
Ремешок для Cygnus UNDERWATER UTG |
001-4822 |
