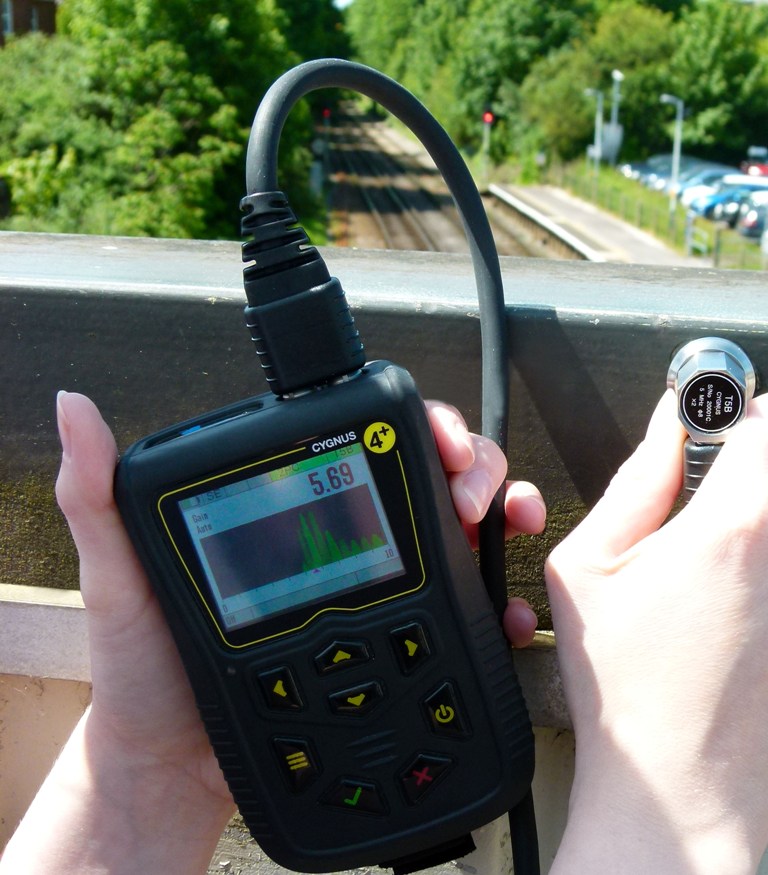

Ультразвуковой толщиномер Cygnus 4+ General Purpose

Легкий, прочный и точный многорежимный ультразвуковой толщиномер Cygnus 4+. Он оснащен хорошо читаемым на солнце дисплеем с функцией Live A-scan, интуитивно понятным меню и последовательной регистрацией данных для удобного составления отчетов и анализа. В сочетании с высокотемпературным преобразователм Cygnus, Cygnus 4+ позволяет измерять остаточную толщину стенок высокотемпературных эксплуатируемых объектов без остановки или изоляции.

Толщиномер Cygnus 4+ UTG идеально подходит для техническоq диагностики на предприятиях гражданского строительства, инспекции судов, нефтегазовых объектов, а также для высокотемпературных эксплуатационных измерений толщины в нефтеперерабатывающей, нефтегазовой, энергетической и перерабатывающей отраслях.

Влагозащищенный толщиномер Cygnus 4+ имеет три режима измерения:

• Множественное ЭХО (Multiple-Echo) обеспечивает сверхточные измерения, осуществляя измерения через покрытия до 20 мм толщиной;
• ЭХО-ЭХО (Echo-Echo) используется для измерений на окрашенных металлах, имеющих высокую степень коррозии и ржавчину на задней стенке;
• Однократное ЭХО (Single-Echo) используется для измерений на непокрытых поверхностях с сильной коррозией на передней или задней стенке, а также на материалах, подверженных сбраживанию (литейные металлы, пластик или композиты).

Отличительные особенности толщиномера Cygnus 4+ General Purpose:

• Режим многократного эхо-сигнала для точных измерений насквозь, как это предписано классификационными обществами.
• Режимы эхо-эхо и одиночного эхо-сигнала для сильно корродированных металлов с тонким или отсутствующим покрытием.
• Функция Deep Coat позволяет измерять толщину металла через покрытия до 20 мм.

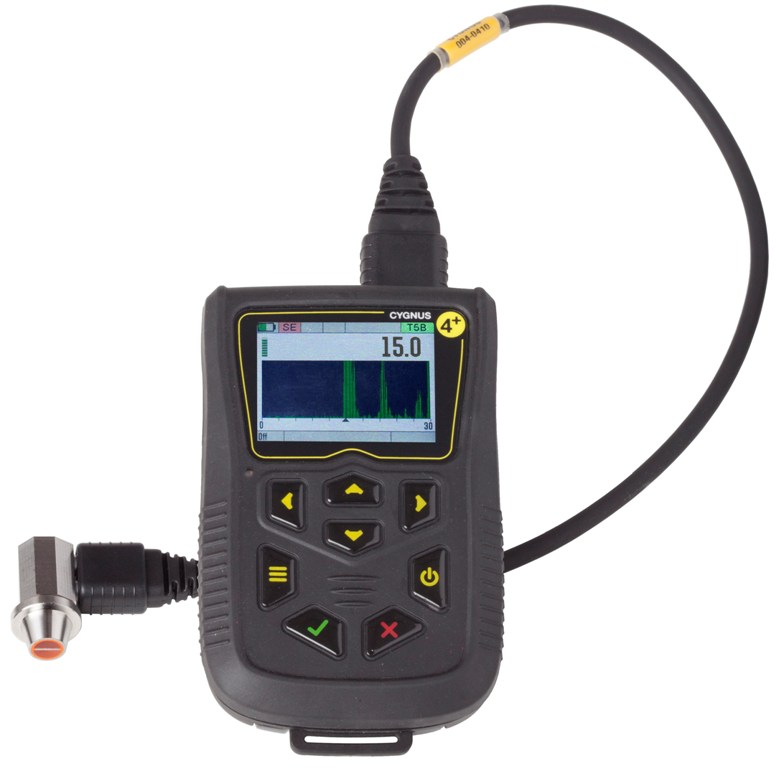

• A-сканирование в реальном времени помогает визуально проверять результаты измерений.
• Регистрация данных с помощью A-сканирования и функции автоматической регистрации.
• Ручная и автоматическая регулировка усиления
• Функции измерения минимального/максимального значения с визуальным и виброоповещением.
• Большой фронтальный ЖК-дисплей с хорошей видимостью на солнце и функцией Live A-сканирования.
• Водо- и пыленепроницаемый корпус со степенью защиты IP67.
• Ударопрочный и устойчивый к сотрясениям, соответствует военному стандарту США MIL STD 810G.
• Безопасная эксплуатация во взрывоопасных средах: только для помещений класса 1, подразделения 2, группы D, как определено в статье 500 стандарта NFPA 70.
• Одноточечная и двухточечная калибровка

ОСНОВНЫЕ ФУНКЦИИ РЕГИСТРАЦИИ ДАННЫХ

• Универсальное ведение журнала данных, позволяющее сохранять измерения и A-сканы
• 5 000 точек измерения (включая A-сканирование) на запись
• Записи сохраняются на съемной SD-карте
• Выбираемая функция автоматической регистрации
• Записи легко переносятся через USB-порт gage в программное обеспечение CygLink, где они могут быть экспортированы в файл .CSV или в PDF-отчет.

Применение толщиномера:

• Промышленный альпинизм
• Емкости для хранения, дорожные транспортные системы
• Мосты, колонны для уличного освещения

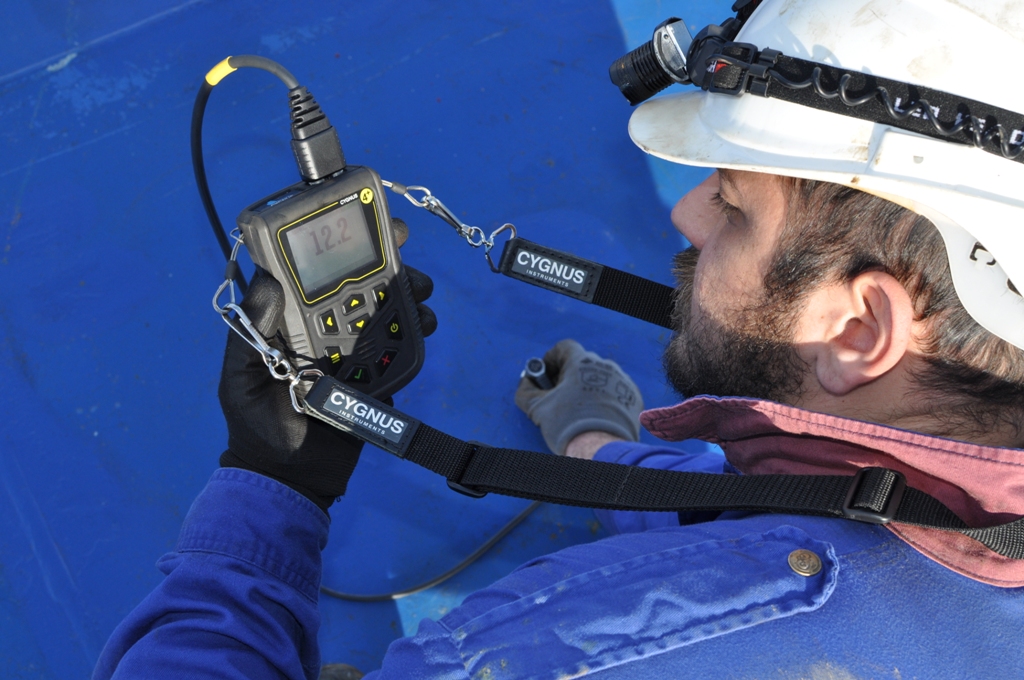

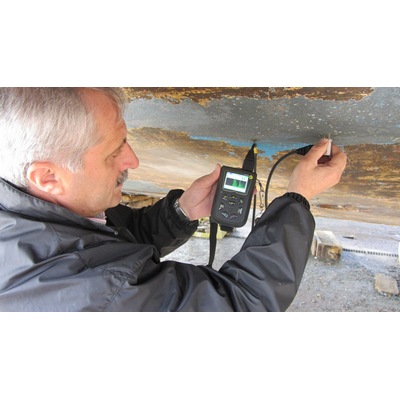

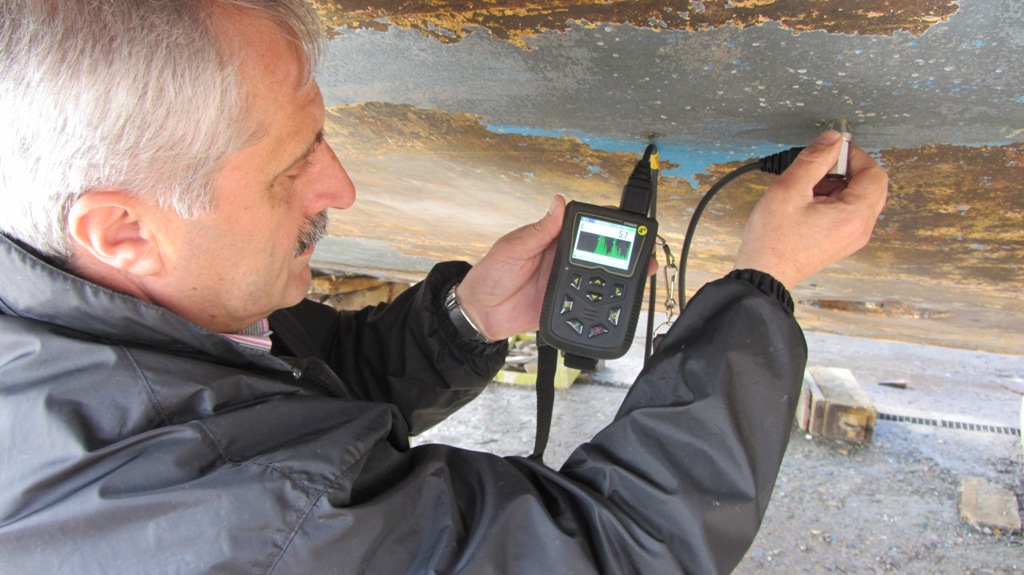

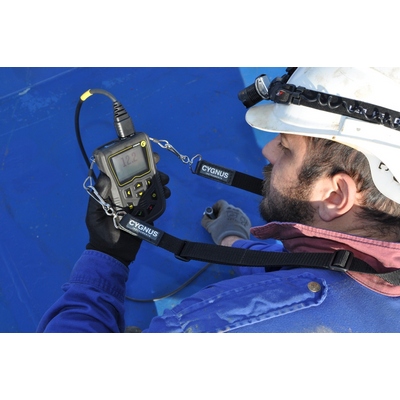

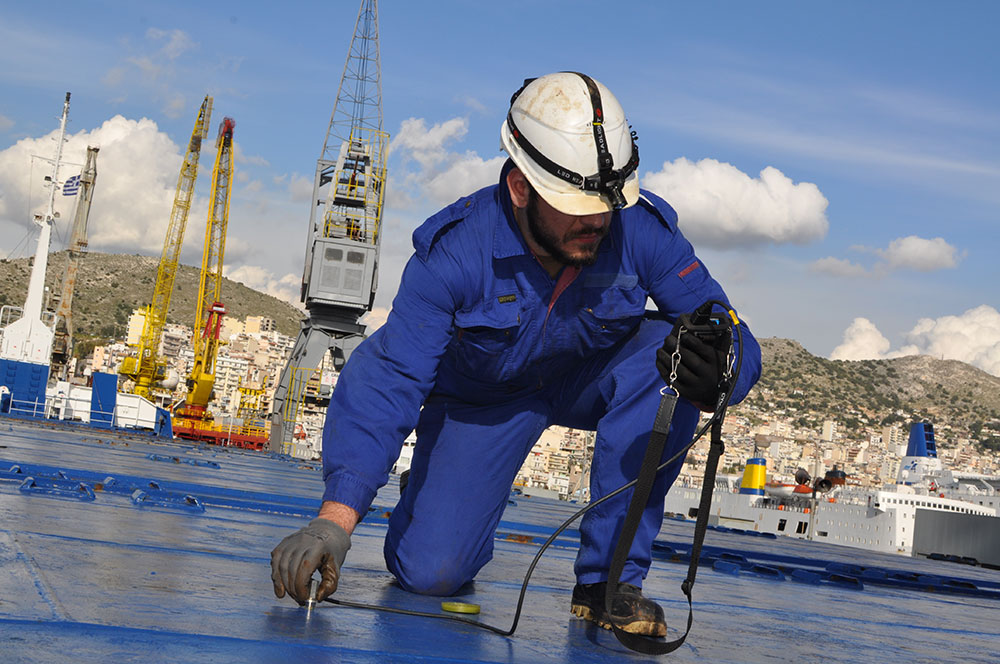

• Суда

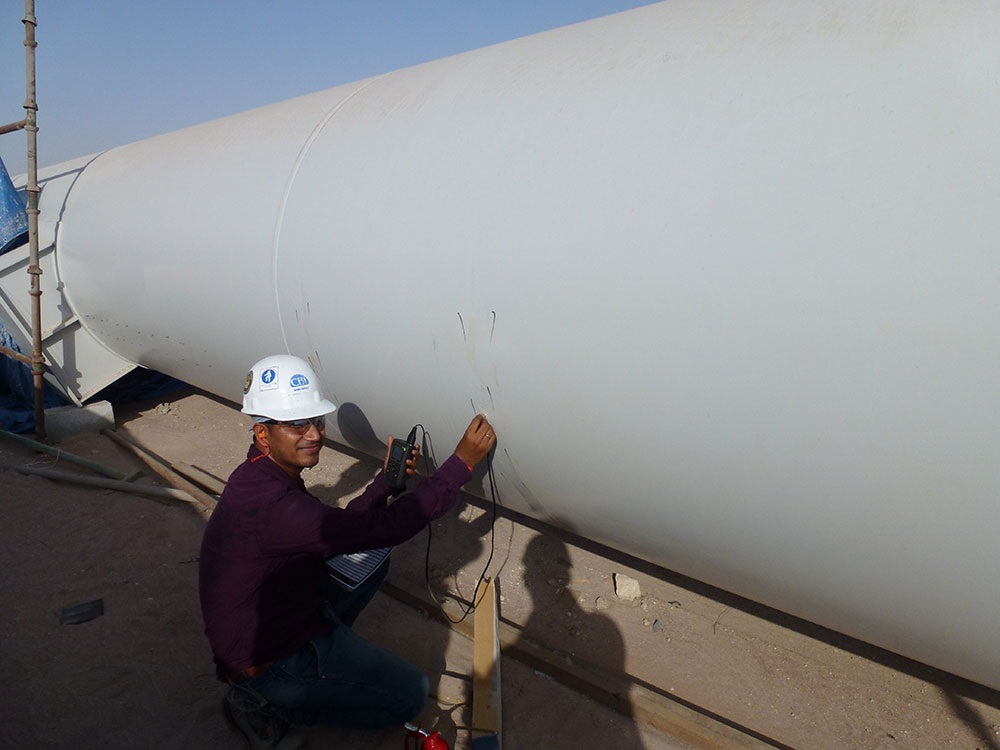

• Трубопроводы, морские платформы, пирсы, причалы, свайные сооружения

Технические характеристики толщиномера Cygnus 4+ General Purpose:

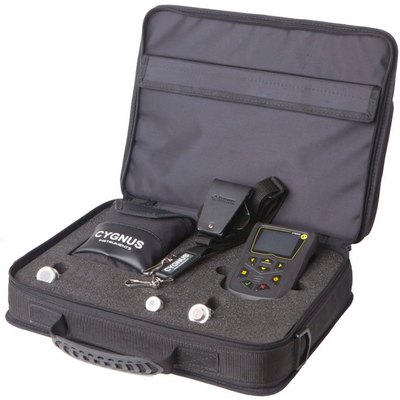

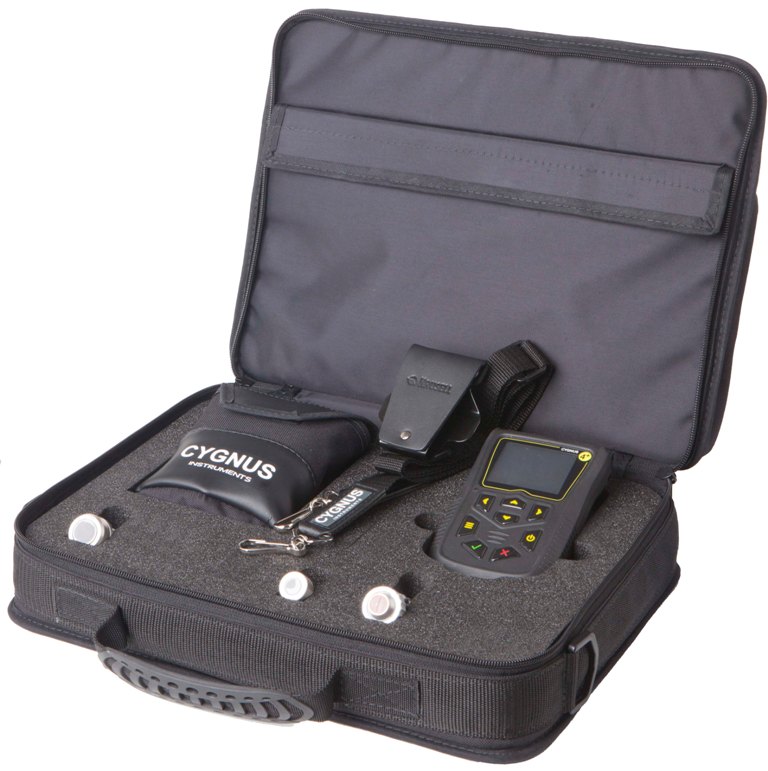

Стандартный комплект поставки без преобразователя (050-4500/5):

• Ультразвуковой толщиномер Cygnus 4+ General Purpose
• Сумка для переноски
• Руководство пользователя
• Регулируемый шейный ремешок
• Ультразвуковой гель
• 3 х АА батарейки

Ультразвуковые преобразователи для тольщиномера Cygnus 4+ приобретаются дополнительно.

Информация для заказа:

• 050-4500/5 – Ультразвуковой толщиномер Cygnus 4+ GENERAL PURPOSE комплект без преобразователя

• 004-9500 – Совмещенный преобразователь S2C 2.25 МГц 13 мм с разъемом BNC

• 004-9504 – Совмещенный преобразователь S3C 3.5 МГц 13 мм с разъемом BNC

• 004-9508 – Совмещенный преобразователь S5C 5.0 МГц 6 мм с разъемом BNC

• 004-0410 - Соединительный кабель 2Lemo 00 - BNC длиной 1,35 м

• 004-9507 – Совмещенный преобразователь S5A 5.0 МГц 6 мм с разъемом Lemo00

• 004-0412 – Соединительный кабель для преобразователя 2Lemo 00 – Lemo 00 длиной 1.4м

• 004-9550 – Раздельно-совмещенный преобразователь T2C 2МГц 17 / 12 мм с разъемами 2Lemo00

• 004-9558 – Раздельно-совмещенный преобразователь T5B 5МГц 13 / 8 мм с разъемами 2Lemo00

• 004-0411 – Соединительный кабель 2Lemo00 - 2Lemo00 1.35м

• 004-9590 - Раздельно-совмещенный преобразователь T5B-CSW 5МГц 13 / 8 мм с боковым выходом и разъемами 2Lemo00

• 004-9560 - Раздельно-совмещенный преобразователь T5A 5МГц 13 / 8 мм с боковым выходом и разъемами 2Lemo00

• 004-9591 - Раздельно-совмещенный преобразователь T7A-CSWB 7.5МГц 6.5 / 4.5 мм с боковым выходом и разъемами 2Lemo00

• 001-4858 – Четырехступенчатый стальной тестовый блок 2.5 - 20мм (ступеньки 2,5 / 5 / 10 / 20)

• 002-9387 - Морской зонд S2C 2,25 МГц 13 мм

• 001-0434 - Морской кабель для подводного использования. Цена за метр.

• 050-0106 - Переходник с двух разъемов Lemo 00 на один разъем Lemo 1 для C2+ / C4+ / C6+ Mk5 UTG

• 050-0120 - Мини-USB кабель для передачи данных

• 050-0115 – Шейный ремешок с креплениями для толщиномеров Cygnus 2 / Cygnus C2+ / Cygnus 4 / Cygnus 4+ / Cygnus 6+ Mk5 UTG

• 050-0110 - Ремешок для крепления на руку для толщиномеров Cygnus 2 / Cygnus C2+ / Cygnus 4 / Cygnus 4+ / Cygnus 6+ Mk5 UTG

• 050-0100 - Высокотемпературный контактный ультразвуковой гель от -45˚ до 412˚C
