Электромагнитно-акустический толщиномер А1270

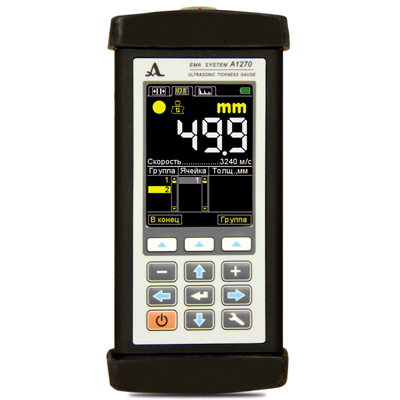

Электромагнитно-акустический ЭМА толщиномер А1270
/images/all/3/401/big/img_5.jpg
jijijij

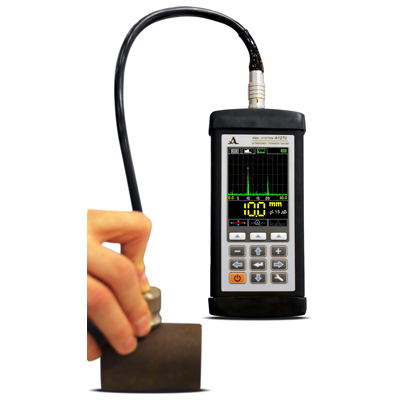

толщиномер А1270
/images/all/3/401/big/img_14.jpg
толщиномер А1270

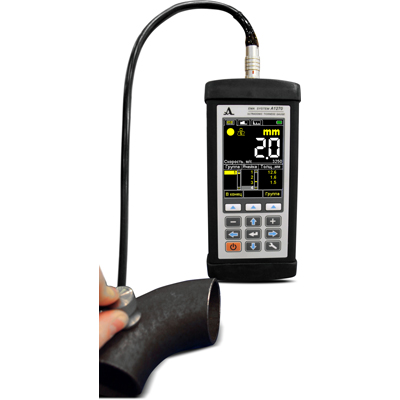

ЭМА толщиномер АКС А1270
/images/all/3/401/big/img_16.jpg
1

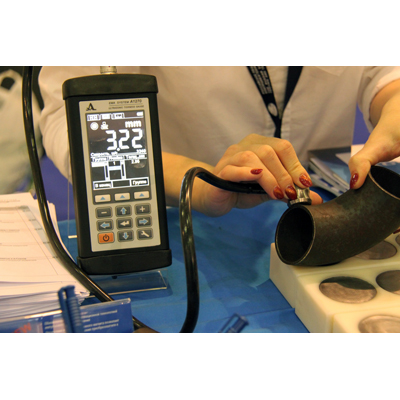

АКС А1270
/images/all/3/401/big/img_18.jpg
1

Посмотреть фотографии в высоком разрешении

ЦЕНА С НДС: 470 000 руб.

В КОРЗИНУ

Артикул: 1031

АКС

Описание толщиномера:

Обновленный ЭМА толщиномер АКСИС А1270 с инновационной технологией импульсного подмагничивания, реализованной в ЭМА преобразователях, предназначен для измерения толщины изделий из стали и алюминиевых сплавов без применения контактной жидкости.

Существенным преимуществом новой технологии является отсутствие в ЭМА преобразователях постоянного магнита, что позволяет избежать сильного притяжения преобразователя к поверхности объектов из ферромагнитных сталей, проводить сканирование объекта контроля и исключает налипание металлической стружки на протектор преобразователя, тем самым увеличивая его срок службы.

Назначение прибора А1270:

Измерение толщины стенок стальных труб и изделий, деталей и узлов из металлов и сплавов без применения контактной жидкости
Оценка степени анизотропии материала
Толщинометрия нижней части корпуса судна без предварительной подготовки поверхности
Толщиномертия листового проката

Электромагнитно-акустический толщиномер А1270 обладает следующими отличительными особенностями:

Диапазон измеряемых толщин от 0,9 до 100 мм
Быстрый доступ к функциям управления
Настройка параметров выбранного преобразователя с помощью встроенного в корпус юстировочного образца
Автоматическое определение скорости ультразвука на объекте известной толщины
Предустановленная база скоростей поперечных волн основных материалов с возможностью пополнения
Энергонезависимая память на 50 000 цифровых результатов измерений и 4 000 А-Сканов
Большой информативный цветной TFT дисплей
Возможность смены ориентации изображения при повороте прибора на 90 градусов
Управление яркостью подсветки прибора
Встроенный литиевый аккумулятор
Индикатор уровня заряда аккумулятора
Время непрерывной работы 9 ч.
Звуковая, цветовая и виброиндикация
Дискретность индикации измерений толщины 0,01 или 0,1 мм
Передача данных на ПК через USB
ПО для приема данных из прибора и сохранения их на ПК
Специализированный чехол – планшет, с возможностью крепления электронного блока прибора для удобства работы в труднодоступных местах и на высоте, защищает электронный блок толщиномера от грязи, воды и пыли

Функции электромагнитно-акустического толщиномера АКС А1270:

Инновационное техническое решение, позволяющее исключить из конструкции ЭМА преобразователя мощные постоянные магниты путем замены их на импульсные электромагниты, исключает эффект сильного притяжения преобразователя к ферромагнитным материалам, сохраняет работоспособность преобразователя и упрощает процедуру сканирования, тем самым облегчая практическое применение толщиномера при ручном УЗ контроле
Использование двух типов ЭМА преобразователей поперечных волн – с радиальной и линейной поляризацией на базе разработанной технологии импульсного электромагнита
Подключение к электронному блоку прибора преобразователей с постоянным магнитом S7392 и S7394 с помощью специального переходника
Проведение измерений без предварительной подготовки поверхности объекта контроля и без применения контактной жидкости
Измерение толщины металлических изделий через коррозионное и лакокрасочное покрытие толщиной до 1,5 мм. При толщине покрытия 1,5 мм и толщине объекта контроля до 15 мм на экран прибора выводится значение толщины металлического изделия без учета покрытия
Сканирование объекта контроля
Толщинометрия изделий через воздушный зазор, путем крепления ЭМА преобразователя в специализированной каретке
Малая апертура ЭМА преобразователя (8 мм) позволяет проводить контроль труб малого диаметра (от 15 мм)
Работа в режиме отображения результатов измерений в виде цифровых значений или в режиме с графическим отображением А-Скана сигнала
Режим В-Скан для отображения профиля исследуемого объекта контроля на дисплее прибора

Режимы работы прибора:

Режим Память

Применяется для оперативного определения толщины изделия с отображением на экране прибора ранее сохраненных результатов (группы - ячейки в группах - результаты).

Отображение цифровых значений результатов измерений в горизонтальном и вертикальном положении дисплея.

Особенности:

Предварительный выбор группы, в которую будет сохранен результат из любого режима измерений. Распределение результатов по группам создает дополнительные удобства при последующем просмотре и анализе полученных результатов.
Коррекция сохраненных результатов, путем проведения повторных измерений с последующей записью новых данных в корректируемую ячейку памяти. Любой результат, вызывающий сомнение, может быть перезаписан.

Режим А-Скан

Применяется для проведения измерений с графическим отображением сигнала на дисплее прибора в виде А-Скана.

Отображение А-Скана сигнала при горизонтальном и вертикальном положении дисплея.

Особенности:

Режим позволяет исключить неточности в измерениях, вызванные наличием неоднородностей в материале объекта контроля. Сигналы визуализируются на экране в виде А-Сканов, а условия и критерии измерений устанавливаются непосредственно в процессе работы.
Выбор способа измерения:

- по первому превышению сигналом уровня строба

- по максимуму сигнала в стробе

- между двумя максимальными сигналами в стробе (позволяет осуществлять толщинометрию металла через лакокрасочные покрытия без зачистки)

- сложение всех сигналов в стробе (функция АКФ)

Просмотр выбранных участков сигнала, текущих параметров и настроек
Сохранение изображения А-Скана вместе с цифровым результатом измерения

Режим В-Скан

Применяется для поиска коррозионных повреждений при проведении сканирования объекта контроля с отображением графического В-Скана.

Отображение В-Скана при горизонтальном и вертикальном положении дисплея, соответствующего профилю толщины контролируемого изделия.

Особенности:

Построение графического изображения В-Скана на экране прибора при проведении измерений со скоростью до 10 кадров в секунду
Задание скорости движения преобразователя
Задание количества измерений на фиксированное расстояние
Отображение как текущего результата измерения, так и минимального/максимального

Технические характеристики толщиномера А1270:

Наименование характеристики	Значение
Основные технические характеристики
Диапазон устанавливаемых скоростей распространения ультразвуковых волн, м/с	от 500 до 15 000
Диапазон рабочих частот, МГц	от 2,5 до 5,0
Источник питания	встроенный аккумулятор
Номинальное напряжение питания, В	13,2
Время непрерывной работы от полностью заряженного нового аккумулятора при нормальных климатических условиях, ч, не менее	8
Габаритные размеры, мм, не более:
длина	210
ширина	100
высота	50
Масса, г, не более	1 100
Условия эксплуатации:температура окружающего воздуха, oС	от минус 30 до плюс 55
Основные метрологические характеристики
Диапазон измерений толщины (по стали) с электромагнитно-акустическими преобразователями (ЭМАП), мм:
S3950 5.0A0D15ES	от 0,9 до 50,0
S3850 5.0A0D8ES	от 0,9 до 50,0
S7392 4.0A0D10ES	от 0,9 до 100,0
S7394 3.0A0R10x10ES	от 0,9 до 100,0
Пределы допускаемой абсолютной погрешности измерений толщины (по стали), мм	±(0,01·d + 0,02), где d – измеряемая толщина, мм
