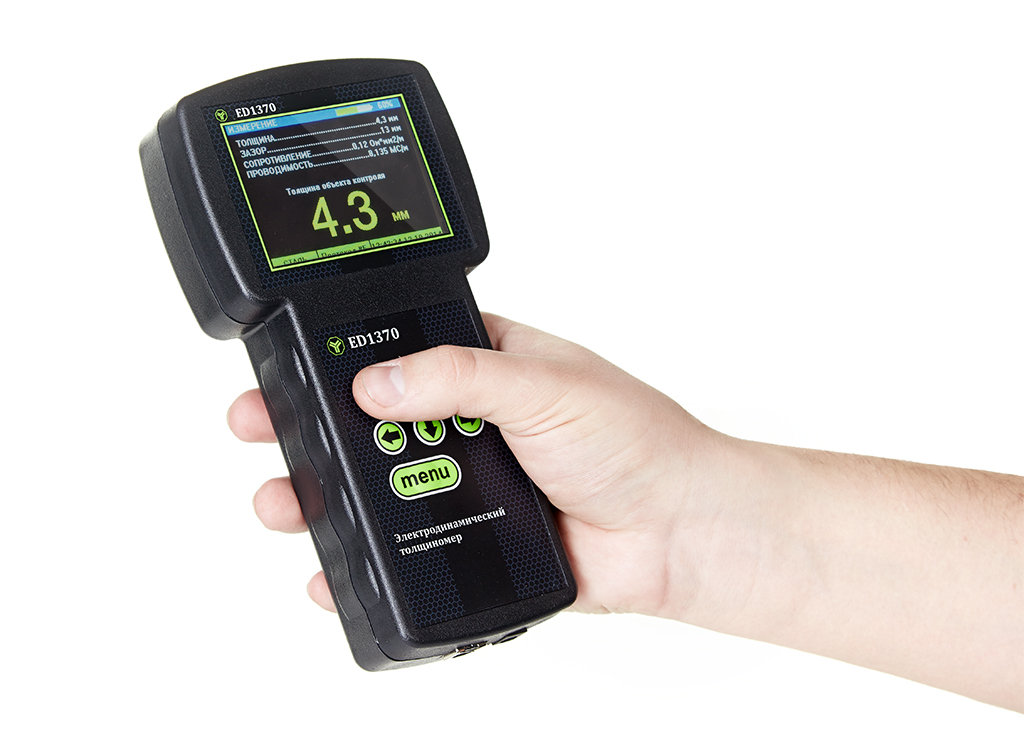

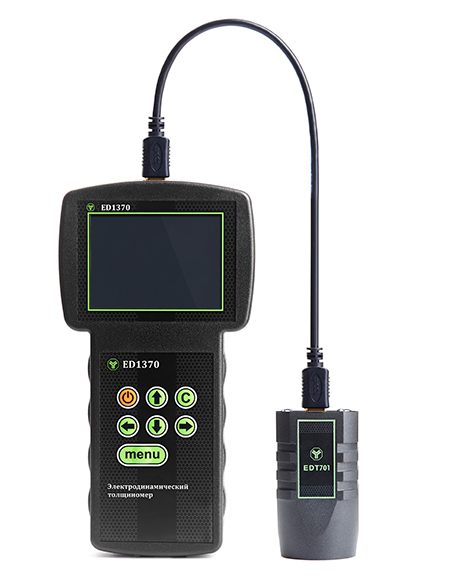

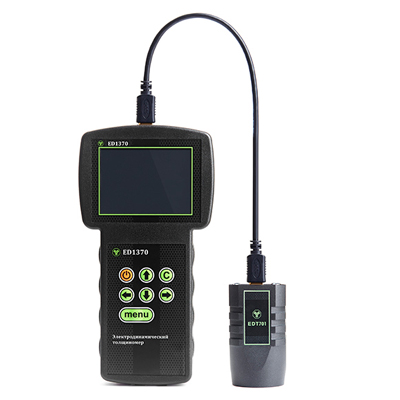

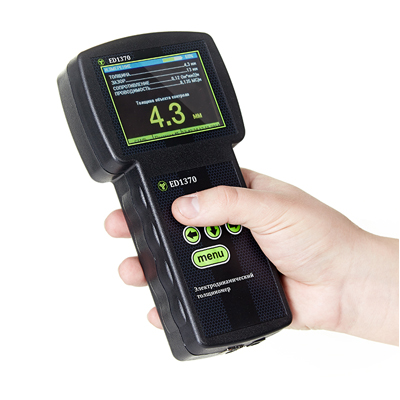

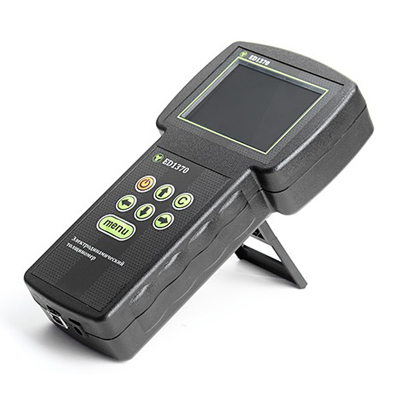

Электродинамический толщиномер ED1370
|
Назначение толщиномера ED1370:
Электродинамический толщиномер ED1370 предназначен для бесконтактной толщинометрии стальных труб и листового проката с большим рабочим зазором до 15мм. А также для измерения толщины непроводящих покрытий (лак, пластик, ржавчина, солевые отложения и т.д.), на металлических объектах контроля. Прибор использует метод вихревых токов, при этом вычисляется эквивалентное сопротивление металла под датчиком, которое пересчитывается в измеряемую толщину. Метод измерения не чувствителен к качеству контролируемой поверхности, поэтому прибор может использоваться для контроля толщины сильно корродированных объектов контроля, непосредственно сквозь изоляцию и ржавчину без предварительной подготовки поверхности.
Прибор имеет возможность измерять толщину в относительных единицах или процентах относительно любой точки объекта контроля. Это позволяет контролировать объекты, материал которых неизвестен, а так же отсутствует возможность произвести калибровку.
Прибор идеально подходит для контроля труб городских теплосетей, трубопроводов с наличием воды, резервуаров с продуктами нефтепереработки с содержанием воды или других веществ, способствующих возникновению коррозии.
Технические характеристики толщиномера ED1370
| Рабочий температурный диапазон | -20…+50оC |
| Диапазон измеряемых толщин покрытий | 0мм-30мм |
| Диапазон измеряемых толщин для стали | 0мм-10мм |
| Погрешность измерения толщины | Для толщин от 0мм до 0.99мм , 0.2±0.25*h Для толщин от 1мм, до 3.9мм , ±0.25*h Для толщин от 4мм до 6.9мм , ±0.30*h Для толщин от 7мм до 10мм , ±0.35*h |
| Погрешность измерения толщины покрытий | 0.1мм+3%h |
| Допустимый зазор между прибором и объектом контроля | До 15мм |
| Максимальное количество измерений в секунду | 3 |
| Время непрерывной работы | 8 часов |
| Габаритные размеры | 110 x 210 x 41 мм |
