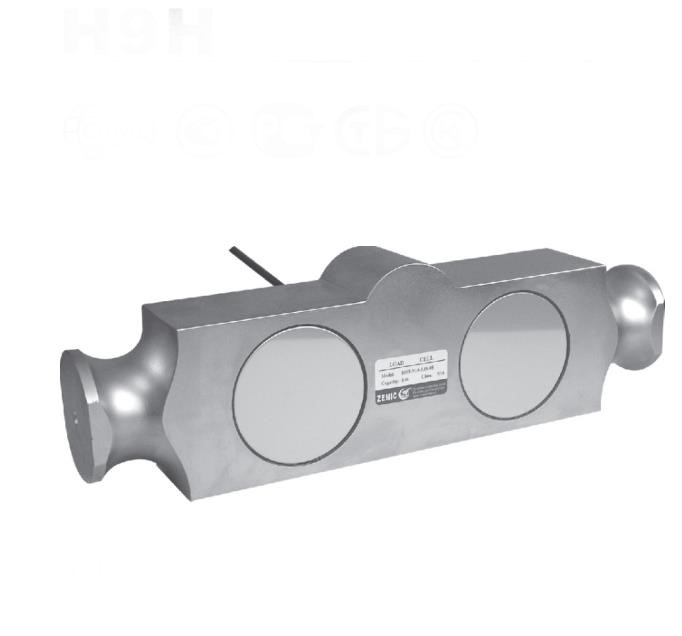

Тензометрический датчик H9H
Тип оборудования: Тензометрический датчик, тензодатчик
Производитель: Zemic
Модель: H9H
Гарантия: 24 месяца
Описание тензометрического датчика H9H:
H9H — балочный двухопорный тензометрический датчик на изгиб.
Балочный двухопорный тип датчиков применяется для изготовления/модернизации автомобильных и вагонных весов, систем взвешивания на транспортных средствах, систем взвешивания цистерн, для измерения осевой нагрузки автотранспорта, также могут применяться в различном электронно-весовом оборудовании. Благодаря низкому профилю и высоким метрологическим характеристикам этот тип датчиков находит широкое применение во многих промышленных системах весоизмерения, может применяться вместо стержневых (колонных) датчиков. Корпус H9H выполнен из стали с никелевым покрытием, класс защиты тензодатчика IP67. Надежная конструкция H9H обеспечивает высокую устойчивость к боковым нагрузкам и вертикальным перегрузкам.
Технические характеристики тензодатчика H9H:
| Нагрузка |
Klb |
50/60/75/100 |
|||
| Класс точности |
C2 |
C3 |
A5S |
A5M |
|
| Максимальное количествоповерочных интервалов |
n max |
2000 |
3000 |
5000 |
5000 |
|
Минимальный поверочныйинтервал |
v min |
Emax/5000 |
Emax/10000 |
Emax/15000 |
Emax/15000 |
|
Общая ошибка |
(%FS) |
≤±0.030 |
≤±0.020 |
≤±0.018 |
≤±0.026 |
|
Ползучесть |
(%FS/30min) |
≤±0.024 |
≤±0.016 |
≤±0.012 |
≤±0.017 |
| Температурное отклонениечувствительности |
(%FS/10℃) |
≤±0.017 |
≤±0.011 |
≤±0.009 |
≤±0.013 |
| Температурное отклонение нуля |
(%FS/10℃) |
≤±0.023 |
≤±0.015 |
≤±0.010 |
≤±0.014 |
|
Выходная чувствительность |
(mv/v) |
3.0±0.003 |
|||
|
Входное сопротивление |
(Ω) |
700 ±7 |
|||
|
Выходное сопротивление |
(Ω) |
703 ±4 |
|||
|
Сопротивление изоляции |
(MΩ) |
≥ 5000(50VDC) |
|||
| Баланс нуля |
(%FS) |
1.0 |
|||
|
Диапазон термокомпенсации |
(℃) |
-10~+40 |
|||
|
Рабочий диапазон температур |
(℃) |
-35~+65 |
|||
| Диапазон напряжения питания |
(V) |
5~12(DC) |
|||
| Максимально допустимое напряжение питания |
(V) |
18(DC) |
|||
| Предельная нагрузка |
(%FS) |
150 |
|||
| Разрушающая нагрузка |
(%FS) |
300 |
|||

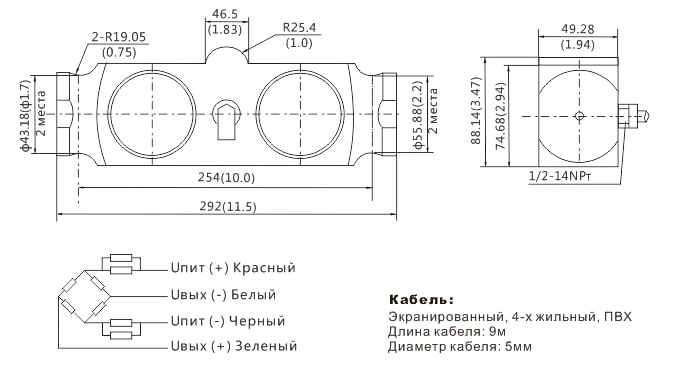

Размеры H9H:
Модели H9H:
- H9H-N10-50K-9B
- 320,28 417,18
- H9H-N10-60K-9B
- H9H-N10-75K-9B
- H9H-N10-100K-9B
