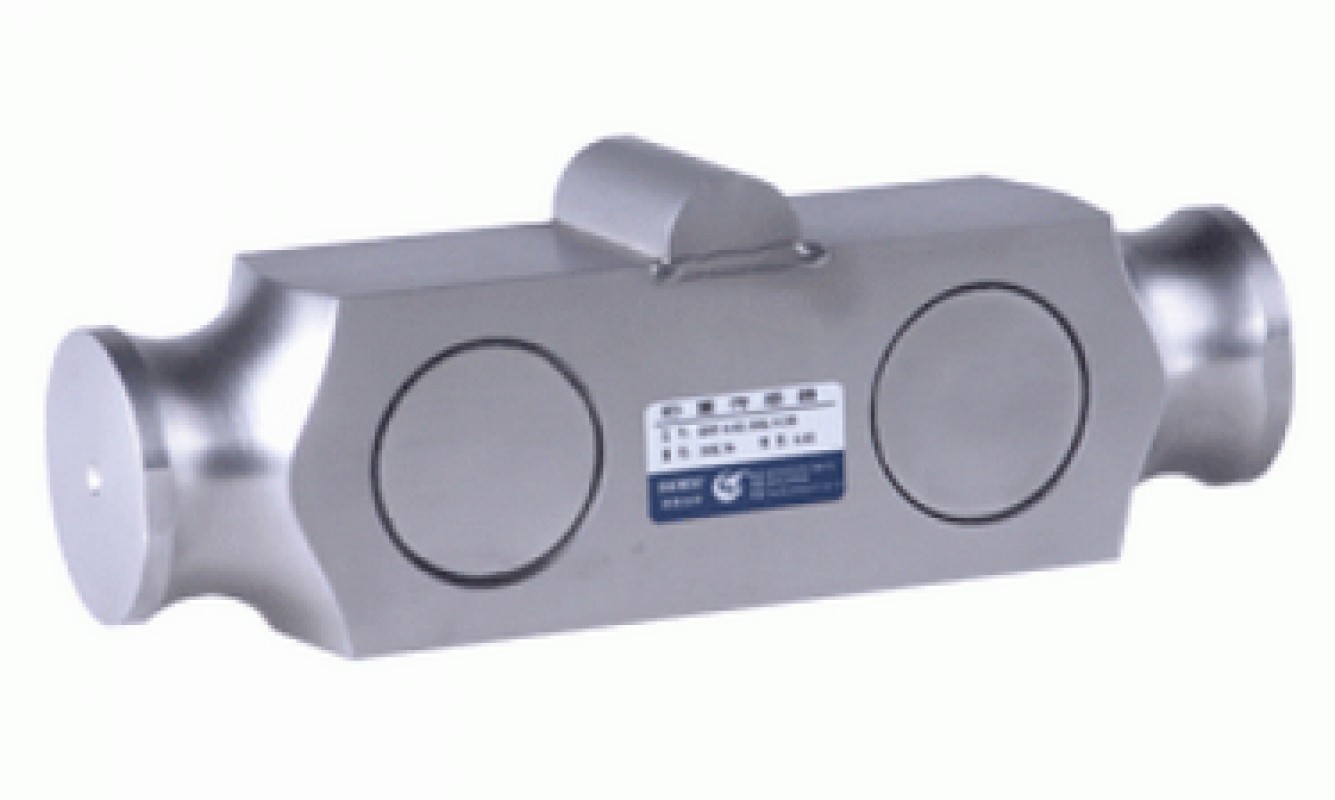

Тензометрический датчик B9F
Тип оборудования: Тензометрический датчик
Производитель: Zemic
Модель: B9F
Гарантия: 30 месяцев
Описание тензометрического датчика B9F:
B9F — балочный двухопорный тензометрический датчик на изгиб.
Балочный двухопорный тип датчиков применяется для изготовления/модернизации автомобильных и вагонных весов, систем взвешивания на транспортных средствах, систем взвешивания цистерн, для измерения осевой нагрузки автотранспорта, также могут применяться в различном электронно-весовом оборудовании. Благодаря низкому профилю и высоким метрологическим характеристикам этот тип датчиков находит широкое применение во многих промышленных системах весоизмерения, может применяться вместо стержневых(колонных) датчиков. Корпус B9F выполнен из нержавеющей стали, класс защиты тензодатчика IP67. Надежная конструкция B9F обеспечивает высокую устойчивость к боковым нагрузкам и вертикальным перегрузкам.
Технические характеристики тензодатчика B9F:
|
Нагрузка |
Klb |
10/15/20/25/30/40/50/60/75 |
|||
| Класс точности |
C2 |
C3 |
A5S |
A5M |
|
| Максимальное количество поверочных интервалов |
n max |
2000 |
3000 |
5000 |
5000 |
|
Минимальный поверочный интервал |
v min |
Emax/5000 |
Emax/10000 |
Emax/15000 |
Emax/15000 |
|
Общая ошибка |
(%FS) |
≤±0.030 |
≤±0.020 |
≤±0.018 |
≤±0.026 |
|
Ползучесть |
(%FS/30min) |
≤±0.024 |
≤±0.016 |
≤±0.012 |
≤±0.017 |
| Температурное отклонение чувствительности |
(%FS/10℃) |
≤±0.017 |
≤±0.011 |
≤±0.009 |
≤±0.013 |
| Температурное отклонение нуля |
(%FS/10℃) |
≤±0.023 |
≤±0.015 |
≤±0.010 |
≤±0.014 |
|
Выходная чувствительность |
(mv/v) |
3.0±0.003 |
|||
|
Входное сопротивление |
(Ω) |
700 ±7 |
|||
|
Выходное сопротивление |
(Ω) |
703 ±4 |
|||
|
Сопротивление изоляции |
(MΩ) |
≥ 5000(50VDC) |
|||
| Баланс нуля |
(%FS) |
1.0 |
|||
|
Диапазон термокомпенсации |
(℃) |
-10~+40 |
|||
|
Рабочий диапазон температур |
(℃) |
-35~+65 |
|||
| Диапазон напряжения питания |
(V) |
5~12(DC) |
|||
| Максимально допустимое напряжение питания |
(V) |
18(DC) |
|||
| Предельная нагрузка |
(%FS) |
150 |
|||
| Разрушающая нагрузка |
(%FS) |
300 |
|||

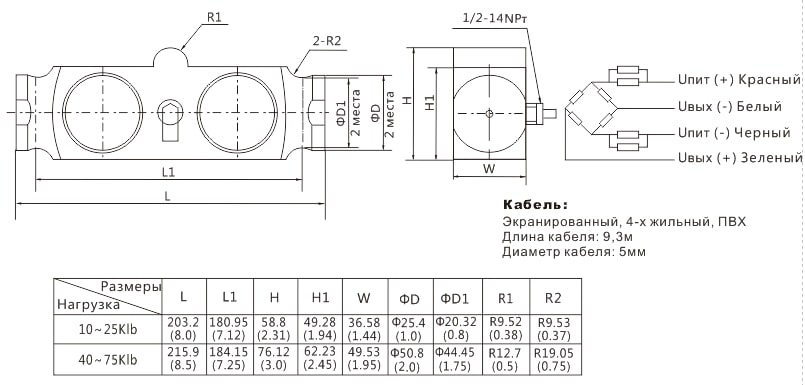

Размеры B9F:
Модели B9F:
- B9F-N10-10K-9B
- B9F-N10-15K-9B
- B9F-N10-20K-9B
- B9F-N10-25K-9B
- B9F-N10-30K-9B
- B9F-N10-40K-9B
- B9F-N10-50K-9B
- B9F-N10-60K-9B
- B9F-N10-75K-9B
