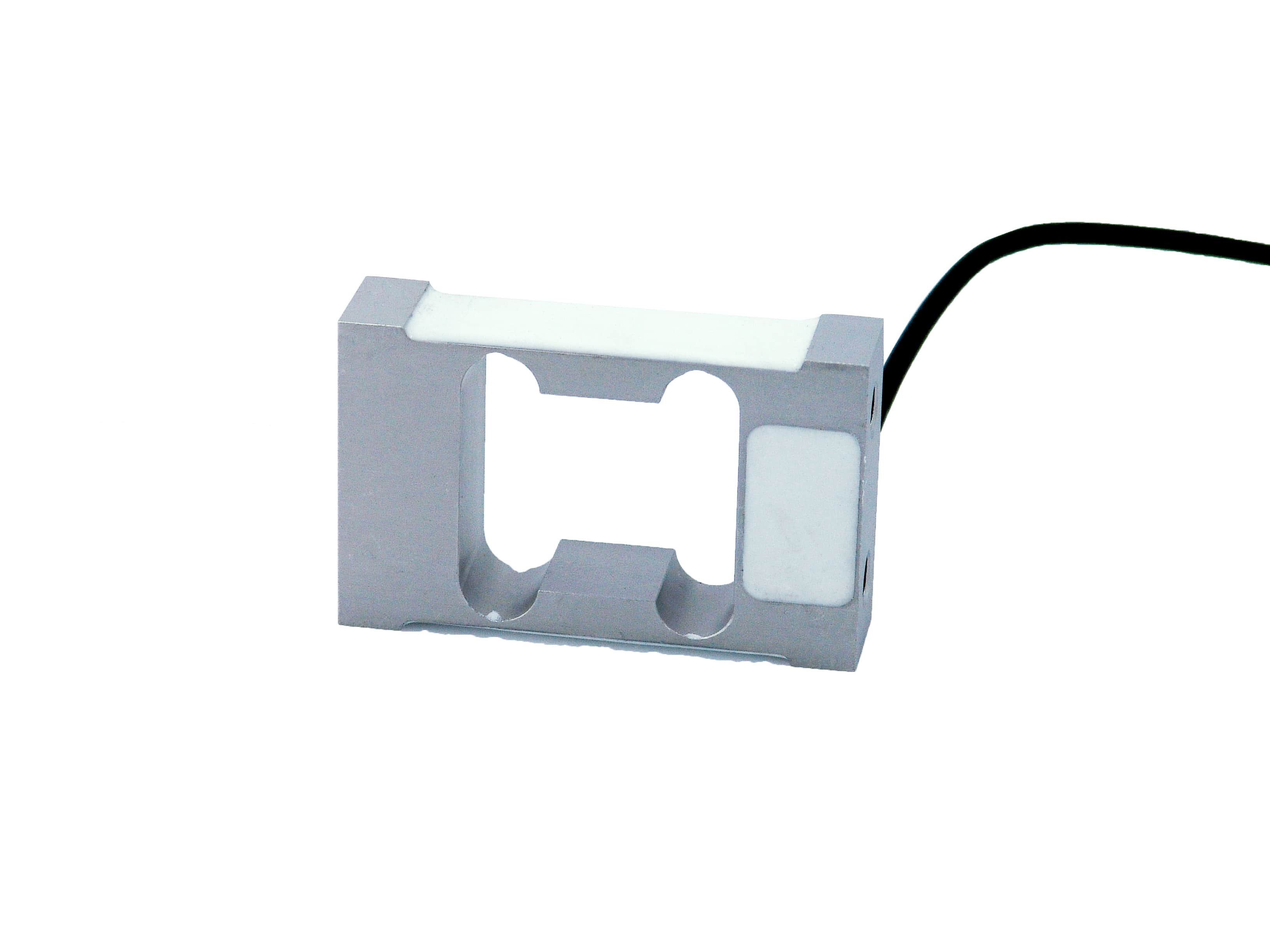

Тензометрический тензодатчик L6H5
Тип оборудования: Тензометрический тензодатчик
Производитель: Zemic
Модель: L6H5
Гарантия: 24 месяца
Описание тензометрического датчика L6H5:
L6H5 – тензометрический датчик одноточечного типа.
Одноточечный тип датчиков применяется для изготовления весов и весоизмерительных систем на одном датчике, в основном применяется приизготовлении торговых, напольных весов, а также дозирующего оборудования. Полимерная заливка измерительных элементов обеспечивает класс защитытензодатчика IP65. Благодаря высоким метрологическим характеристикам этот тип датчиков находит широкое применение во многих промышленных системах весоизмерения. Выбор датчика зависит от размеров платформы, рекомендуемый максимальный размер грузоприемной платформы составляет 200х200мм.
Технические характеристики тензодатчика L6H5:
| Класс точности | OIML R60 C3 | |
| Максимальная нагрузка (НПВ) | т | 4, 5, 6, 8, 10, 15, 20, 30 |
| Максимальное количество поверочных интервалов | nmax | 3000 |
| Минимальный поверочный интервал | Vmin | 15000 |
| Общая ошибка | % от НПВ | ± 0.02 |
| Предельная нагрузка | % от НПВ | 120 |
| Разрушающая нагрузка | % от НПВ | 150 |
| Баланс нуля | % от НПВ | ± 2.0 |
| Выходная чувствительность | мВ/В | 2.0 ± 0.2 |
| Входное сопротивление | Ом | 406 ± 6 |
| Выходное сопротивление | Ом | 350 ± 3 |
| Сопротивление изоляции | МОм | ? 5000 (50VDC) |
| Диапазон напряжения питания | В | 5 ~ 12 (DC) |
| Максимально допустимое напряжение питания | В | 18 (DC) |
| Диапазон термокомпенсации | °С | – 10 ~ +40 |
| Рабочий диапазон температур | °С | – 35 ~ +65 |
| Температура хранения | °С | -40 ~ +70 |
| Материал | Алюминиевый сплав | |
| Класс пылевлагозащиты | IP65 | |
| Рекомендация по силе затяжки болтов | Н*м | M8: 25 |

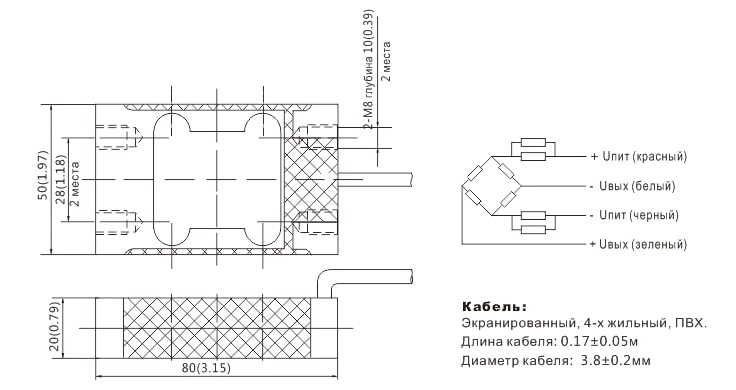

Размеры L6H5:
Модели L6H5:
- L6H5-С3-4kg-0,5B
- L6H5-С3-5kg-1,75B
- L6H5-С3-6kg-1,75B
- L6H5-С3-8kg-1,75B
- L6H5-С3-10kg-1,75B
- L6H5-С3-15kg-1,75B
- L6H5-С3-20kg-1,75B
