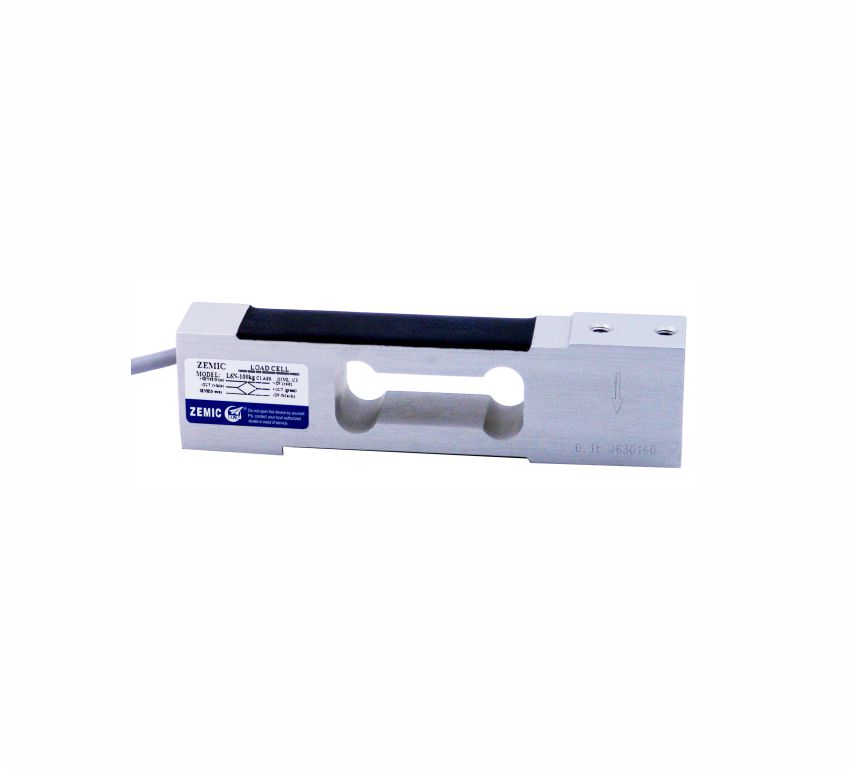

Тензометрический датчик L6N
Тип оборудования: Тензометрический датчик
Производитель: Zemic
Модель: L6N
Гарантия: 24 месяца
Описание тензометрического датчика L6N:
L6N – тензометрический датчик одноточечного типа.
Одноточечный тип датчиков применяется для изготовления весов и весоизмерительных систем на одном датчике, в основном применяется при изготовлении торговых, напольных весов, а также дозирующего оборудования. Полимерная заливка измерительных элементов обеспечивает класс защиты тензодатчика IP65. Благодаря высоким метрологическим характеристикам этот тип датчиков находит широкое применение во многих промышленных системах весоизмерения. Выбор датчика зависит от размеров платформы, рекомендуемый максимальный размер грузоприемной платформы составляет 400х400мм.
Технические характеристики тензодатчика L6N:
| Класс точности |
|
||||
| Максимальная нагрузка (НПВ) | кг | 3/5/8/10/15/20/30/40/50/75/100 | |||
| Общая ошибка | % от НПВ |
|
|||
| Предельная нагрузка | % от НПВ | 120% | |||
| Разрушающая нагрузка | % от НПВ | 150% | |||
| Ползучесть | % от НПВ/30min |
|
|||
| Температурное отклонение ползучести | % от НПВ/10°С |
|
|||
| Температурное отклонение нуля | % от НПВ/10°С |
|
|||
| Баланс нуля | % от НПВ | ± 2 | |||
| Выходная чувствительность | мВ/В | 2.0 ± 0.2 | |||
| Входное сопротивление | Ом | 406 ± 6 | |||
| Выходное сопротивление | Ом | 350 ± 3 | |||
| Сопротивление изоляции | МОм | ≥ 5000 (50VDC) | |||
| Диапазон напряжения питания | В | 5 ~ 12 (DC) | |||
| Максимально допустимое напряжение питания | В | 18 (DC) | |||
| Диапазон термокомпенсации | °С | – 10 ~ +40 | |||
| Рабочий диапазон температур | °С | - 35 ~ +65 | |||
| Рекомендуемый размер платформы | мм | 400X400 | |||
| Рекомендация по силе затяжки болтов | Н*м | 10 | |||
| Угловая коррекция | 0.02% значения нагрузки/100мм |

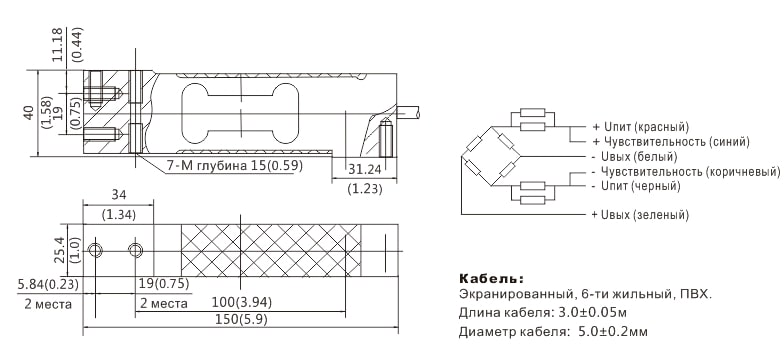

Размеры L6N:
Модели L6N:
- L6N-C3-3kg-3B6
- L6N-C3-5kg-3B6
- L6N-C3-8kg-3B6
- L6N-C3-10kg-3B6
- L6N-C3-15kg-3B6
- L6N-C3-20kg-3B6
- L6N-C3-30kg-3B6
- L6N-C3-50kg-3B6
- L6N-C3-75kg-3B6
- L6N-C3-100kg-3B6
