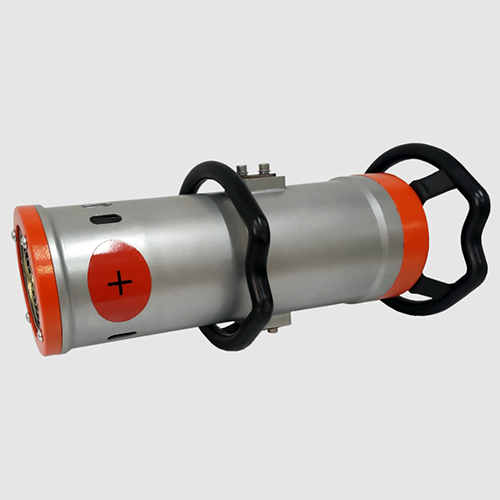

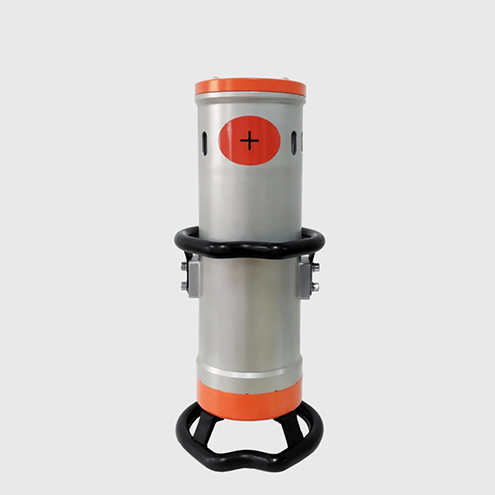

Рентгеновский аппарат OSA-20LT
|
Рентгеновский аппарат OSA-20LT
Рентгеновские аппараты OSA предназначены для проведения высококачественного неразрушающего контроля в различных отраслях.
Продуктовая линейка аппаратов OSA имеет ряд значительных преимуществ, среди которых возможность проверки кольцевых соединений, захлестов, фланцев, отводов, тройников и продольных швов резервуаров не только в стандартной проекции, но и в проекции на эллипс.
Высокая надежность устройств обеспечивается использованием керамической рентгеновской трубки с широким углом излучения. Керамика устойчива к резким перепадам температур, воздействию агрессивных химических веществ и коррозии. Также система оснащена принудительным воздушным охлаждением.
Отличительные особенности:
-
Надежная и стабильная работа в любых погодных условиях.
-
Возможность работы от аккумуляторных батарей.
-
Инновационная конструкция с функцией проекции на эллипс.
-
Длительное время экспонирования (до 10 минут за цикл) без перерывов.
-
Легкий вес аппаратов (серии L и LT).
Эксплуатация
Рентгеновские аппараты должны эксплуатироваться в строгом соответствии с действующими санитарными нормами на промышленных объектах, таких как нефтяные, газовые, атомные, судостроительные и авиационные предприятия, как в стационарных, так и в полевых условиях.
Конструкция рентгеновской трубки позволяет ей выдерживать значительные перепады температур (от -30℃ до +40℃), а также защищена от воздействия агрессивных химических веществ и коррозии.
Технические характеристики аппарата OSA-20LT:
|
Модель
|
20LT
|
|
Классификация трубки
|
керамическая трубка
|
|
Ток на аноде трубки, мА
|
4 — 5
|
|
Изоляционный газ
|
Элегаз SF6
|
|
Электропитание
|
190 В ~ 260В постоянного тока (AC)
|
|
Угол раскрытия, º
|
40 х 60
|
|
Напряжение на аноде трубки, кВ
|
50 – 200
|
|
Размер фокусного пятна, мм
|
2,0 х 2,0
|
|
Время экспозиции, мин/ Цикл экспозиции
|
0.1 – 5.0/ 1:1
|
|
Время задержки экспозиции, мин
|
0 – 3 (шаг 0.1=6 секунд)
|
|
Вес генератора, кг
|
14 без ручек
|
|
Габариты генератора, мм
|
Ø230 х 520
|
|
Проникающая способность в Fe(мм) на пленку
AGFA D7 с фокусным расстоянием 600 мм |
D7 = 30, F8 (NDT1200) ≥ 54
|
