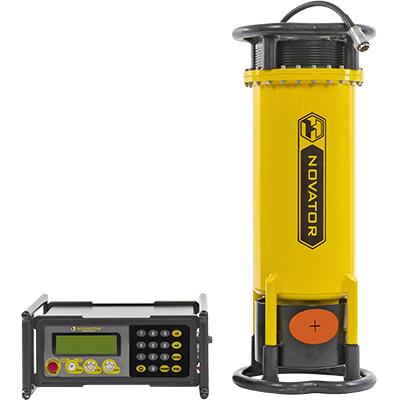

Высокочастотные рентгеновские аппараты NOVATOR серия DA&LA
|
Высокочастотные рентгеновские аппараты NOVATOR серия DA&LA
Рентгеновский генератор постоянного действия – высокоэффективный аппарат для НК сварных соединений на самых разноплановых объектах: магистральных, технологических нефте- и газопроводах; крупных сосудах, работающих под давлением.
В аппаратах серии NOVATOR используются металлокерамические рентгеновские трубки, обеспечивающие надежность в процессе облучения.
Композиционный состав рентгеновской трубки позволяет выдерживать большие перепады температур, не подвергаться химическому воздействию агрессивных сред и коррозионному разрушению.
Отличительные особенности:
- Эффективная и стабильная работа в самых неблагоприятных погодных условиях
- Большой эксплуатационный ресурс
- Надежная конструкция
- Длительное время экспонирования без остановок (30 минут за цикл)
- Отличное качество рентгеновских снимков
Технические характеристики рентгеновских аппаратов NOVATOR серия DA&LA:
|
Модель рентгеновского генератора |
200DA |
|||
|
Модель рентгеновской трубки (материал) |
металлокерамика |
|||
|
Поток излучения (направленный) |
40º × 60º |
|||
|
Напряжение трубки (кВ) |
60 ÷ 220 |
|||
|
Ток трубки (мА) |
1 ÷ 3 |
|||
|
Фокусное пятно (мм) |
1,2 × 1,2 |
|||
|
Охлаждение |
воздушное |
|||
|
Источник питания |
АС 185В-255В / 50-60Гц |
|||
|
Заполнение камеры генератора |
изоляционный газ SF6 |
|||
|
Вес (кг) |
Генератор излучения |
23 |
||
|
Пульт управления |
12 |
|||
|
Габариты (мм) |
Генератор излучения |
Ø280х730 |
||
|
Пульт управления |
400 × 380 × 190 |
|||
|
Время задержки экспозиции (сек) |
0 ÷ 99 |
|||
|
Проникающая способность в Fe(мм) на пленку AGFA с фокусным расстоянием 600 мм |
D7 = 42 время экспозиции 10 минут, Е.О.П. ≥ 2.0. |
|||
|
Время экспозиции (мин) / Цикл экспозиции |
0.1 ÷ 30.0 / 4:1 |
|||
|
Диапазон рабочих температур |
-30ºС ~ +40ºС |
|||
|
Модель рентгеновского генератора |
300DA |
|||
|
Модель рентгеновской трубки (материал) |
металлокерамика |
|||
|
Поток излучения (направленный) |
40º × 60º |
|||
|
Напряжение трубки (кВ) |
100 ÷ 300 |
|||
|
Ток трубки (мА) |
1 ÷ 3 |
|||
|
Фокусное пятно (мм) |
2,5 × 2,5 |
|||
|
Охлаждение |
воздушное |
|||
|
Источник питания |
АС 185В-255В / 50-60Гц |
|||
|
Заполнение камеры генератора |
изоляционный газ SF6 |
|||
|
Вес (кг) |
Генератор излучения |
31 |
||
|
Пульт управления |
12 |
|||
|
Габариты (мм) |
Генератор излучения |
Ø 325 × 820 |
||
|
Пульт управления |
400 × 380 × 190 |
|||
|
Время задержки экспозиции (сек) |
0 ÷ 99 |
|||
|
Проникающая способность в Fe(мм) на пленку AGFA с фокусным расстоянием 600 мм. |
D7 = 70 время экспозиции 10 минут, Е.О.П. ≥ 2.0. |
|||
|
Время экспозиции (мин) / Цикл экспозиции |
0.1 ÷ 30.0 / 4:1 |
|||
|
Диапазон рабочих температур |
-30ºС ~ +40ºС |
|||
|
Модель рентгеновского генератора |
220LA |
|||
|
Модель рентгеновской трубки (материал) |
металлокерамика |
|||
|
Поток излучения (панорамный) |
30º × 360º |
|||
|
Напряжение трубки (кВ) |
60 ÷ 220 |
|||
|
Ток трубки (мА) |
1 ÷ 3 |
|||
|
Фокусное пятно (мм) |
1,0 × 3,5 |
|||
|
Охлаждение |
воздушное |
|||
|
Источник питания |
АС 185В-255В / 50-60Гц |
|||
|
Заполнение камеры генератора |
изоляционный газ SF6 |
|||
|
Вес (кг) |
Генератор излучения |
22 |
||
|
Пульт управления |
12 |
|||
|
Габариты (мм) |
Генератор излучения |
Ø 280 × 770 |
||
|
Пульт управления |
400 × 380 × 190 |
|||
|
Время задержки экспозиции (сек) |
0 ÷ 99 |
|||
|
Проникающая способность в Fe(мм) на пленку AGFA с фокусным расстоянием 600 мм. |
D7 = 35 время экспозиции 10 минут, Е.О.П. ≥ 2.0. |
|||
|
Время экспозиции (мин) / Цикл экспозиции |
0.1 ÷ 20.0 / 2:1 |
|||
|
Диапазон рабочих температур |
-30ºС ~ +40ºС |
|||
|
Модель рентгеновского генератора |
300LA |
||||||||
|
Модель рентгеновской трубки (материал) |
металлокерамика |
||||||||
|
Поток излучения (панорамный) |
30º × 360º |
||||||||
|
Напряжение трубки (кВ) |
100 ÷ 300 |
||||||||
|
Ток трубки (мА) |
1 ÷ 3 |
||||||||
|
Фокусное пятно (мм) |
1,0 × 3,5 |
||||||||
|
Охлаждение |
воздушное |
||||||||
|
Источник питания |
АС 185В-255В / 50-60Гц |
||||||||
|
Заполнение камеры генератора |
изоляционный газ SF6 |
||||||||
| Вес (кг) | Генератор излучения | 29 | |||||||
| Пульт управления | 12 | ||||||||
| Габариты (мм) | Генератор излучения | Ø 320 × 825 | |||||||
| Пульт управления | 400 × 380 × 190 | ||||||||
|
Время задержки экспозиции (сек) |
0 ÷ 99 |
||||||||
|
Проникающая способность в Fe(мм) на пленку AGFA с фокусным расстоянием 600 мм. |
D7 = 53 время экспозиции 10 минут, Е.О.П. ≥ 2.0. |
||||||||
|
Время экспозиции (мин) / Цикл экспозиции |
0.1 ÷ 20.0 / 2:1 |
||||||||
|
Диапазон рабочих температур |
-30ºС ~ +40ºС |
||||||||
Комплект поставки:

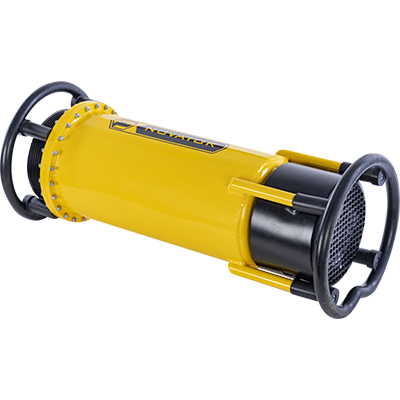

- Генератор рентгеновского излучения

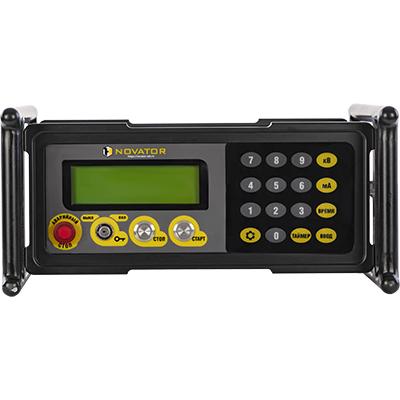

- Пульт управления
- Силовой кабель 25 м
- Кабель питания 10 м
- Кабель заземления 5 м
- Светозвуковая сигнальная лампа ИРИС-2.1 со счетчиком Гейгера-Мюллера
- Транспортировочный кофр- 2
- Паспорт
- Руководство по эксплуатации
- Гарантийный талон (на 12 месяцев)
- Декларация о соответствии ТС / ГОСТ-Р
- Экспертное заключение (ранее СЭЗ)
