Автоматизированный комплекс визуально-измерительного контроля Визио

Автоматизированный комплекс визуально-измерительного контроля Визио

Комплекс Визио предназначен для автоматизированного визуального и измерительного контроля (АВИК) кольцевых сварных соединений труб диаметром от 325 до 1420 мм.

Визио может применяться как в составе комплекса цифровой радиографии Транскан, так и в качестве самостоятельного прибора. Основные задачи комплекса — получение, обработка и архивирование цифровых профилей, характеризующих геометрию и размеры сварных соединений.

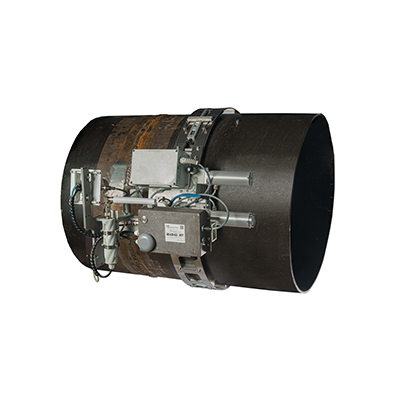

Комплекс представляет собой лазерный триангуляционный 2D-сканер, установленный на мобильную каретку. По заданной программе каретка перемещается вдоль кольцевого сварного соединения по направляющему поясу, обеспечивая последовательное сканирование всего шва. При наличии беспроводной связи результаты контроля передаются на ПК оператора-дефектоскописта в режиме реального времени.

Контроль может выполняться как при неподвижном положении сканирующего модуля, так и в процессе движения каретки. В ходе работы каретка последовательно перемещается от одной позиции к другой, обеспечивая контроль полного периметра сварного соединения.

Отличительные особенности:

• Высокая скорость контроля — сканирование стыка диаметром Ду 1420 занимает около 10 минут, включая установку комплекса;

• Непрерывное сканирование с шагом 1 мм с сохранением полного массива данных по всему сварному соединению;

• Построение трёхмерной модели сварного шва с возможностью просмотра и вращения 3D-изображения под различными углами;

• Автоматическая установка маркеров при превышении или уменьшении высоты шва относительно заданных параметров, а также при отклонении ширины шва и смещении кромок; выявленные участки визуально выделяются разными цветами;

• Возможность установки камеры (опционально) для параллельной фотофиксации отдельных участков сварного соединения с перекрытием кадров и их привязкой к данным 3D-сканирования, что позволяет сопоставлять результаты лазерного и визуального контроля;

• Стабильная работа лазерного датчика при ярком солнечном освещении.

Технические характеристики:

Комплект поставки

При покупке отдельно от Транскана

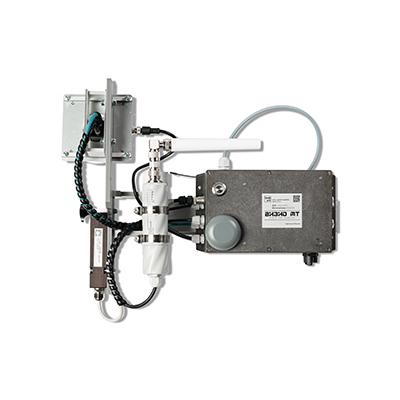

• Модуль ВИЗИО с предустановленным лазерным датчиком и фотокамерой
• Каретка перемещения модуля ВИЗИО
• Бандаж (направляющий пояс) для установки каретки модуля ВИЗИО,
• Шторки для защиты лазера от бликов
• Зарядное устройство для аккумуляторов
• Аккумуляторы -2 шт.
• Ноутбук с предустановленным ПО Дисофт, манипулятор мышь

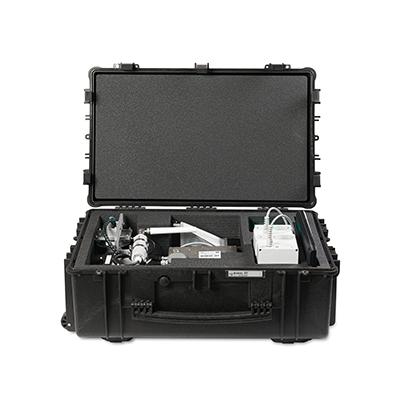

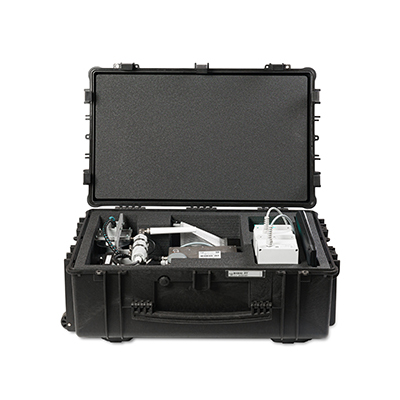

• Транспортировочный кейс

При покупке с Трансканом

• Модуль ВИЗИО с предустановленным лазерным датчиком и фотокамерой
• Шторки для защиты лазера от бликов
• Носитель (флэш-накопитель) с ПО Дисофт
• Транспортировочный кейс
