Автоматизированный комплекс цифровой радиографии Транскан

Автоматизированный комплекс цифровой радиографии Транскан

Комплекс Транскан предназначен для автоматизированного рентгеновского контроля кольцевых сварных соединений труб диаметром от 100 до 1420 мм при строительстве и ремонте трубопроводов в трассовых и цеховых условиях, в том числе на трубосварочных базах. Комплекс также позволяет выполнять измерение поперечных линейных размеров дефектов.

Контроль может выполняться по следующим схемам:

1. «Панорамно» — внутри трубы устанавливается источник ионизирующего излучения (ИИИ) панорамного типа, обеспечивающий контроль сварного соединения по всей окружности.

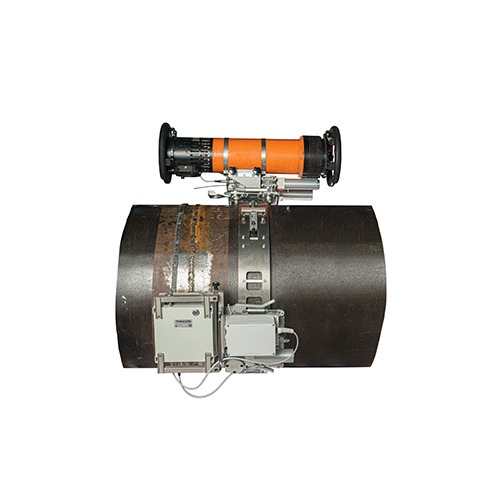

2. «Фронтально» (через две стенки) — ИИИ направленного типа устанавливается на специальную каретку, которая перемещается по направляющему поясу синхронно с детектором.

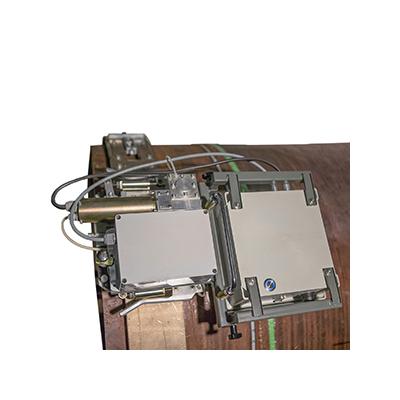

3. Для труб диаметром от 100 до 273 мм (через две стенки) — ИИИ направленного типа устанавливается на специальный кронштейн совместно с детектором, что обеспечивает проведение контроля кольцевых сварных соединений в условиях ограниченного пространства.

Время контроля в зависимости от диаметра и схемы контроля

Комплекс Транскан 1230 отличается от классической версии наличием легкосъёмного детектора, предназначенного для контроля участков, недоступных для проезда автоматизированных кареток, а также специального программного модуля для измерения высоты объёмных дефектов.

Технические характеристики:

Комплект поставки

• Блок детектирования
• Утеплительный чехол блока детектирования
• Батареи питания
• Каретка детектора
• Каретка ИИИ
• Хомуты крепления рентгеновского аппарата
• Направляющий пояс
• Точка доступа wifi
• Зарядное устройство
• Беспроводной пульт
• Зарядное устройство беспроводного пульта
• Портативный компьютер оператора
• Комплект ЗИП
• Т-образные ключи
• Эталон разрешающей способности Duplex IQI
• Транспортировочные кейсы
• Комплект технической документации
