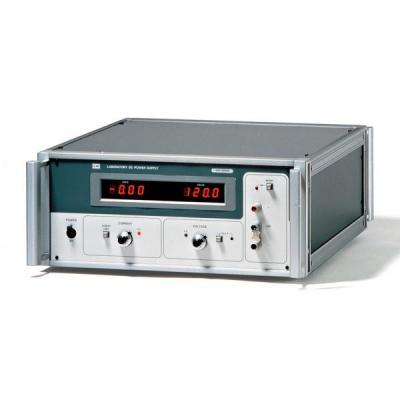

Источник питания постоянного тока GPR-716H50D
160 В 5 А (100 мВ, 10 мА) цифровая индикация I и U, безинерционная защита от перегрузки и перенапряжения, масса 30 кг.
Особенности источника питания постоянного тока серии GPR-U GPR-716H50D
-
Выходное напряжение до 160 В, выходной ток до 5 А
-
Высокая стабильность и малый уровень пульсаций
-
Плавная установка выходных параметров десятиоборотными потенциометрами
-
Режимы стабилизации тока и напряжения
-
Установка предела по току
-
Защита от переполюсовки
-
Встроенная безинерционная система защиты от перегрузок
-
3½ цифровая индикация тока и напряжения
Технические характеристики источника питания постоянного тока серии GPR-U GPR-716H50D
|
Характеристики |
Параметры |
Значения |
|
Стабилизация напряжения |
Нестабильность |
≤ 0,01% + 3 мВ при изменении напряжения питания, ≤ 0,01% + 5 мВ (< > |
|
Уровень пульсаций |
≤ 2 мВср.кв. в диапазоне 5 Гц…1 МГц |
|
|
Время установления |
≤ 100 мкс (50%-изменение нагрузки, мин. ток 0,5А) |
|
|
Стабилизация тока |
Нестабильность |
≤ 0,2% + 3 мА при изменении напряжения питания, ≤ 0,2% + 3 мА при изменении напряжения на нагрузке |
|
Уровень пульсаций |
≤ 5 мА ср.кв. (< > ≤ 20 мА (20 А...50 А) ≤ 100 мА (> 50 А) |
|
|
Цифровой индикатор |
Формат индикации |
3½ разряда, СД-индикаторы |
|
Дискретность индикации |
10 мВ (Umax ≤ 18 В), 100 мВ (Umax ≤ 180 В), 1 В (Umax ≤ 1800 В) 1 мА (Imax ≤ 1,8 А), 10 мА (Imax ≤ 18 А), 100 мА (Imax ≤ 180 А) |
|
|
Погрешность измерения |
±(0,5% +2 ед.) |
|
|
Количество индикаторов |
2 (вольтметр, амперметр) |
|
|
Изоляция |
Корпус - выход |
≥ 100 МОм (1000 В) |
|
Корпус - сеть |
≥ 100 МОм (1000 В) |
|
|
Общие данные |
Напряжение питания |
120 В/220 В/240 В ± 10%, 50/60 Гц |
|
Габаритные размеры |
430 x 178 x 572мм |
|
|
Масса |
28,5 кг…30,5 кг |
|
|
Комплект поставки |
Руководство по эксплуатации |
