Источник питания Б5-76/1
|

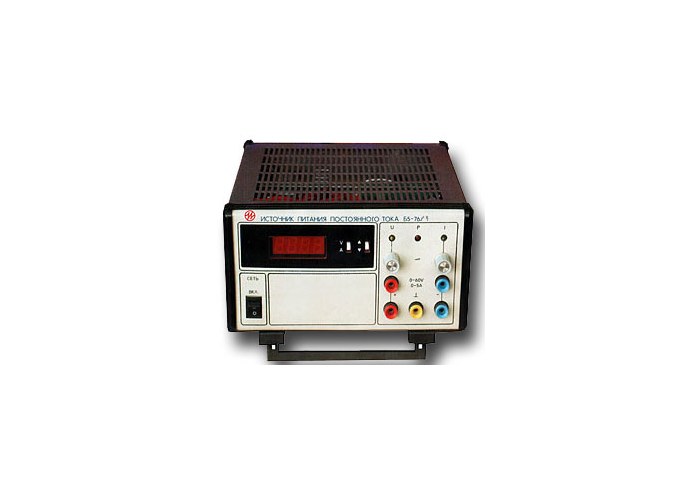

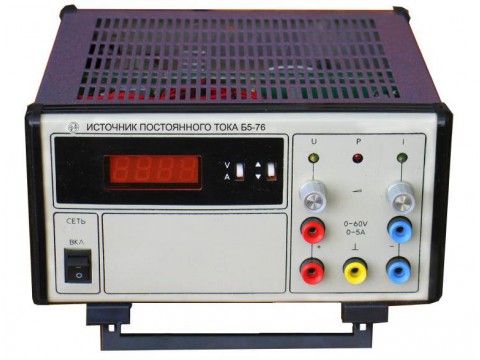

Б5-76/1 – источник питания постоянного тока лабораторный
Назначение и особенности источника питания Б576/1
Источники постоянного тока Б5-76-1 предназначены для лабораторных исследований и питания радиоэлектронных и электротехнических устройств постоянным стабилизированным напряжением до 60 В и током до 10А общей выходной мощностью 300 Вт.
По условиям эксплуатации источники постоянного тока Б576 1 удовлетворяют требованиям, установленным для приборов группы 3 ГОСТ 22261-94 с диапазоном рабочих температур от плюс 5 град.С до плюс 40 град.С.
Источники постоянного тока Б5-76/1 выполнены по схеме регулируемого ШИМ-преобразователя напряжения с бестрансформаторным входом и преобразованием на промежуточной частоте 40 кГц.
Напряжение сети выпрямляется и подается на преобразователь напряжения, охваченный обратными связями по току и напряжению с выхода источника постоянного тока. Режим стабилизации напряжения или тока устанавливается в зависимости от соотношения сигналов усилителей обратной связи, поступающих на схему управления преобразователем, и положения органов управления источника постоянного тока.
Режим стабилизации, в котором находится источник постоянного тока, индицируется светодиодами. Регулирование выходного напряжения и тока осуществляется за счет изменения опорного напряжения усилителей обратной связи.
Защита источника постоянного тока от перегрузок и коротких замыканий осуществляется путем перехода из режима стабилизации напряжения в режим стабилизации тока и наоборот. Защита источника от превышения максимальной мощности осуществляется путем ограничения напряжения и индицируется светодиодом на передней панели.
Встроенный цифровой индикатор осуществляет измерение выходного напряжения и тока, а также индикацию установленных значений ограничения напряжения и тока без изменения режима работы источника постоянного тока.
Технические характеристики источника питания Б5-76/1
|
Общие данные |
|
|
Пределы установки выходного напряжения |
0… 60 В |
|
Диапазон установки значений выходного стабилизированного |
0,2… 10 А |
|
Максимальная выходная мощность |
Не менее 300 Вт |
|
Пределы допускаемой основной абсолютной погрешности установки |
выходного напряжения: ± 200 мВ выходного тока: ± 60 мА |
|
Погрешность индикации, установленного ограничения напряжения |
Не более 300 мВ |
|
Погрешность индикации установленного ограничения тока |
Не более 200 мА |
|
Нестабильность выходного напряжения в режиме стабилизации напряжения |
при изменении напряжения питающей сети на ±10% от номинального значения: не более ± 5мВ при изменении тока нагрузки от 0.9 максимального значения до нуля: не более ± 10мВ при изменении температуры окружающего воздуха на ±10°С: не более ± 50мВ |
|
Пределы нестабильности выходного тока прибора в режиме стабилизации тока |
при изменении напряжения питающей сети на ±10% от номинального значения: не более ±5 м; при изменении напряжения на нагрузке от 0.9 максимального значения до нуля: не более ±10 м при изменении температуры окружающего воздуха на ±10°С: не более ±100 мА |
|
Пульсации выходного напряжения в режиме стабилизации напряжения: |
Не более 1 мВ |
|
Пульсации выходного тока в режиме стабилизации тока, (эфф.значения) |
Не более 1 мА |
|
Пульсации выходного тока источника постоянного тока в режиме стабилизации тока эффективного значения |
Не более 5 мА |
|
Потребляемая мощность |
Не более 500 ВА |
|
Габаритные размеры |
133 х 240 х 340 мм |
|
Масса |
5,5 кг |
Комплектация источника питания Б5-76/1
-
Источник питания Б5-76/1;
-
Руководство по эксплуатации.
