Трассоискатель Сталкер 75-14

Приемник ПТ-14 - трассопоисковая система Сталкер 75-14

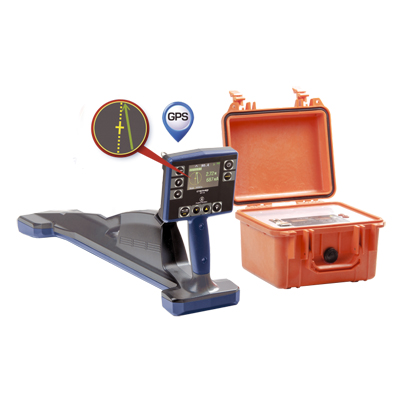

трассоискатель Сталкер 75-14
/images/all/3/8133/big/img_5.jpg
jijijij
Генератор ГТ-75
/images/all/3/8133/big/img_14.jpg
Генератор ГТ-75
Приемник ПТ-14 - трассопоисковая система Сталкер 75-14
/images/all/3/8133/big/img_16.jpg
1

Хит!

ЦЕНА С НДС: от 219 840 руб.

Модификации:

В КОРЗИНУ

Артикул: 131994, 130997

Радио-Сервис

Трассоискатель Сталкер 75-14 (Li-Ion)

Трассопоисковый комплекс предназначен для определения планового положения и глубины залегания коммуникаций, мест повреждения изоляции трубопроводов и кабелей с дальнейшим картографическим анализом.

В комплект поставки трассоискателя Сталкер 75-14 входит генератор ГТ-75 и приемник ПТ-14.

Отличительные особенности трассопоискового комплекса Сталкер 75-14

Функция «Компас» - схематическое отображение коммуникаций на дисплее приемника;
Трассировка и координирование местоположения во всемирной системе координат;
Связь с компьютером по Bluetooth , память на 10000 измерений;
Для служб газовых служб отдельно выделены частоты ЭХЗ для работы без генератора;
Трассоискатель Сталкер 75-14 автоматически отображет глубину и силу тока (даже в пассивных режимах);
Поиск коммуникаций на глубине до 10 м и удалении до 10 км от места подключения генератора
Наличие четырех рабочих частот и регулируемая выходная мощность генератора ГТ-75 (от 10 до 75 Вт). Данный генератор входит в комплект деффектопоисковых комплексов Сталкер: 75-14, 75-04, 75-02М

Приемник ПТ-14

Облегченная конструкция (вес 1,7 кг).

Непрерывное отображение на дисплее всех необходимых параметров:

Функция «Компас» с указанием направления тока (от генератора/к генератору) для исключения случайного перехода на «чужую» коммуникацию
Шкалы максимума и минимума
Глубины залегания и силы тока коммуникации на всех активных частотах
Шкала зонд - для определения мест повреждений
Полярность сигнала - в месте повреждения изоляции происходит смена знака «+» на «-»
Функция направления тока (от генератора/к генератору), для исключения случайного перехода на «чужую» коммуникацию
Режим острый максимум

Запись в память приемника ПТ-14:

Уровня сигналов с магнитных антенн и по входу ЗОНД
Направления к коммуникации
Показания глубины залегания коммуникации и величины тока в ней
Направления поискового тока
Относительной полярности разности потенциалов по входу «ЗОНД»
Фазы сигнала по входу «ТРАССА»
Рабочих частот
Местные дата и время в момент снятия показаний по информации GPS
Координат места снятия показаний по информации GPS

Технические характеристики приемника ПТ-14:

Активные частоты*, Гц	273, 526, 1024,8928, 32768
Пассивные частоты, Гц	50 (POWER), 100, 300, 550, 1450 «РАДИО», «Эфир»
Полоса пропускания для режима «РАДИО»	от 10 кГц до 36 кГц
Полоса пропускания для режима «Эфир»	от 48 Гц до 10 кГц
Погрешность показаний глубины залегания трассы, %, не более	5
Память	10 000 точек
Габаритные размеры, мм, не более	700x300x140
Масса, кг, не более	1.7
Диапазон рабочих температур, 0С	от -20 до +55

Генератор ГТ-75:

Синусоидальная форма выходного сигнала для исключения наведенных помех на оборудование
Встроенный измеритель выходного напряжения, тока и импеданса для оценки качества рабочего сигнала
Высокая выходная мощность для работы в сложных условиях
Автоматическое согласование с нагрузкой для простоты использования
Питание от встроенного аккумулятора с возможностью подключения внешнего источника (12 В, 220 В)
Влагозащищенный, ударопрочный корпус (IP 44)

Технические характеристики генератора ГТ-75:

Рабочие частоты*, Гц	273, 526, 1024,8928
Диапазон регулировки выходной мощности на нагрузке от 0,5 до 600 Ом, Вт	от 10 до 75
Габаритные размеры, мм, не более	275x250x180
Вес со встроенными аккумуляторами, кг	8.5
Диапазон рабочих температур, °С	от -30 до +55

Комплектация

Комплекс трассопоисковый "Сталкер 75-14" выпускается в двух модификациях: Сталкер 75-14 (Li-Ion), код товара 131994 и Сталкер 75-14 с GPS/ГЛОНАСС модулем (Li-Ion), код товара 130997.

Комплект поставки Сталкер 75-14 (Li-Ion)

Код	Наименование	Назначение	Количество
131992	Приемник Сталкер ПТ-14 (Li-Ion)	Прибор для поиска подземных коммуникаций.	1
131489	Блок питания 12 В 0,5 А	Предназначен для зарядки аккумулятора приемника.	1
131488	Батарейный отсек 6*АА - 1	Предназначен для возможности питания от 5 элементов питания типа АА.	1
	Адаптер Bluetooth-USB	Предназначен для беспроволного соединения приемника с ПК или ноутбуком.	1
	Руководство по эксплуатации на приемник		1
128112	Чехол солнцезащитный ПТ-14, ПТ-24, ПМ-2, ПМ-3	Предназначен для защиты экрана приемника от солнечных бликов.	1
128102	Сумка для приемника ПТ-12, ПТ-14, ПТ-24	Предназначена для переноски приемника.	1
	Упаковка		1
127985	Генератор Сталкер ГТ-75	Предназначен для подачи поискового сигнала в коммуникацию.	1
128078	Рамка передающая РП-02	Предназначена для подключения к коммуникации бесконтактным способом.	1
127966	Блок питания генератора 12 В, 3 А	Предназначен для зарядка аккумулятора генератора. Питание от сети 220 В.	1
128023	Кабель питания 12 В	Предназначен для питания генератора от автомобильного аккумулятора.	1
128026	Катушка с проводом 10 м, для генератора "Сталкер", красная	Применяется для подключения генератора к коммуникации или штырю заземления.	1
128027	Катушка с проводом 10 м, для генератора "Сталкер", синяя	Применяется для подключения генератора к коммуникации или штырю заземления.	1
127992	Зажим изолированный типа "крокодил", d30, красный	Применяются для подключения кабеля к коммуникации.	1
127993	Зажим изолированный типа "крокодил", d30, синий	Применяются для подключения кабеля к коммуникации.	2
128121	Штырь заземления 50 см, нержавеющая сталь	Применяется для приема сигнала генератора в условиях промерзшего грунта.	1
	Руководство по эксплуатации на генераторы ГТ-75 и ГТ-15		1
128103	Сумка для принадлежностей генератора Сталкер	Предназначена для переноски аксессуаров.	1

Комплект поставки трассоискателя Сталкер 75-14 с GPS/ГЛОНАСС модулем (Li-Ion) отличается от Сталкер 75-14 (Li-Ion) другим приемником ПТ-14 GPS/ГЛОНАСС модулем (Li-Ion), артикул 131000.
