МИР КОМПАКТ2000 (комплектация MAX)

МИР КОМПАКТ2000 (комплектация MAX)

МИР КОМПАКТ2000 MAX — мобильный комплект оборудования для предварительного и точного определения мест повреждения кабельных линий без применения прожиговых методов.

Комплект позволяет выполнять предварительную локализацию повреждений, а также их точное определение акустическим и акустико-электромагнитным методами. Такой подход позволяет оперативно находить большинство повреждений кабельных линий без необходимости использования стационарной или передвижной электротехнической лаборатории.

Для каких кабелей подходит

МИР КОМПАКТ2000 MAX предназначен для работы с кабельными линиями с различными типами изоляции:

• СПЭ;
• бумажно-масляной;
• пластмассовой;
• другими типами изоляции.

Комплект позволяет определять различные виды повреждений кабельных линий, включая:

• низкоомные повреждения;
• высокоомные повреждения;
• короткие замыкания;
• обрывы;
• заплывающие пробои;
• другие типы повреждений.

Мобильная лаборатория в компактном формате

Одно из главных преимуществ МИР КОМПАКТ2000 MAX — высокая мобильность. Полный комплект размещается в компактных ударопрочных кейсах, а его общий вес составляет не более 50 кг.

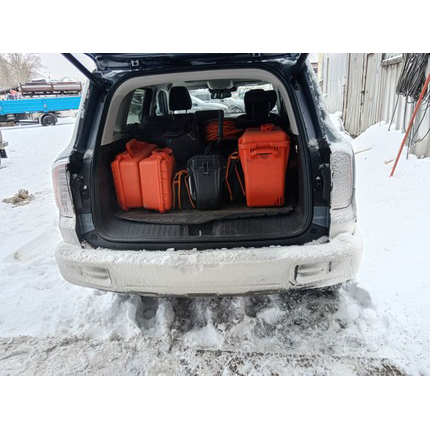

Оборудование можно перевозить в багажнике легкового автомобиля и транспортировать одному специалисту. Это особенно удобно при проведении аварийных и диагностических работ на удаленных объектах, где использование передвижной ЭТЛ затруднено или невозможно.

Сочетание компактных габаритов, небольшого веса и широких функциональных возможностей делает МИР КОМПАКТ2000 MAX универсальным решением для оперативного поиска и локализации повреждений кабельных линий.

Отличительные особенности:

• Портативность. Оборудование поставляется в компактных ударопрочных кейсах, удобных для транспортировки одним специалистом.

• Компактность. Полный комплект можно перевозить в багажнике легкового автомобиля. Общий вес — не более 50 кг.

• Универсальность. Комплект подходит для выполнения работ на объектах, куда затруднен доступ передвижной ЭТЛ: в шахтах, тоннелях, на удаленных месторождениях и других труднодоступных объектах. Приборы могут использоваться как самостоятельно, так и совместно друг с другом.

• Функциональность. Комплект объединяет оборудование для испытания кабельных линий, трассировки, предварительной локализации и точного определения места повреждения.

• Оперативность. Мобильный формат позволяет быстро доставить оборудование к месту проведения работ и приступить к диагностике без привлечения крупной передвижной лаборатории.

Возможности комплекта

С помощью МИР КОМПАКТ2000 MAX можно выполнять:

• Точное определение места повреждения кабеля акустическим и акустико-электромагнитным методами — до 32 кВ, 2 кДж.
• Испытание изоляции кабеля напряжением до 36 кВ.
• Испытание оболочки кабеля напряжением до 10 кВ.
• Трассировку кабельных линий с помощью прибора МИР РД8200 — трассопоискового локатора для поиска подземных коммуникаций.
• Предварительную локализацию повреждений различными методами.

Методы предварительной локализации

• TDR — метод отражения импульсов.
• SIM — метод вторичного импульса с использованием МИР HVA2000.
• SIM-DC — метод вторичного импульса в режиме постоянного тока с использованием МИР HVA2000.
• SIM-MIM — мультиимпульсный метод с использованием МИР HVA2000 и присоединительного устройства МИР MIM.
• ICM — импульсно-токовый метод с использованием МИР HVA2000.

МИР КОМПАКТ2000 MAX объединяет возможности профессионального оборудования для диагностики кабельных линий с преимуществами мобильного формата. Комплект позволяет выполнять широкий спектр работ по поиску и локализации повреждений непосредственно на объекте, сокращая время на доставку оборудования и организацию диагностических работ.

МИР КОМПАКТ2000 MAX — компактное решение для профессионального поиска и локализации повреждений кабельных линий.

Технические характеристики:
