Поисковый комплект МИР digiPro

Поисковый комплект МИР digiPro
/images/all/3/21553/big/img_5.jpg
jijijij
МИР digiPro
/images/all/3/21553/big/img_14.jpg
МИР digiPro

Новинка!

ЦЕНА С НДС: 614 000 руб.

В КОРЗИНУ

Артикул: digiPro

МИР

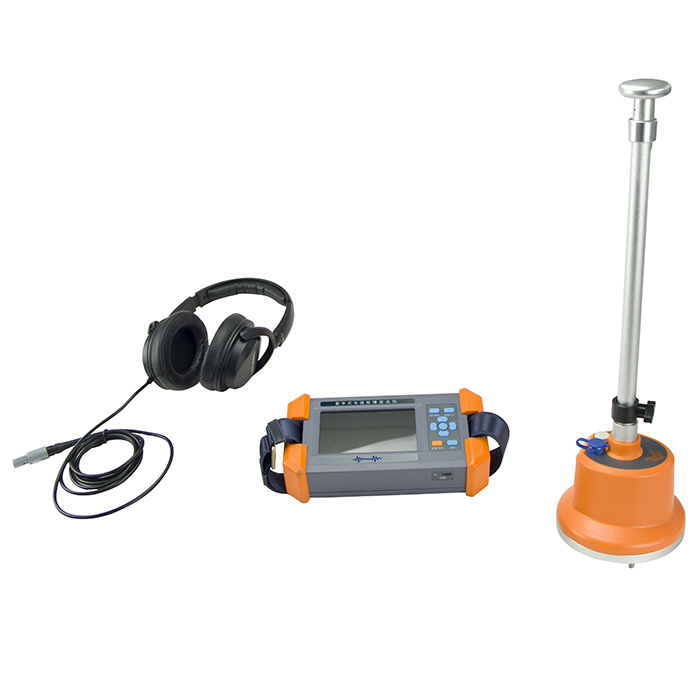

Поисковый комплект МИР digiPro

МИР digiPro — поисковый комплект для точного определения места повреждения (ОМП) силовых кабельных линий акустическим и акустико-электромагнитным методами.

Система предназначена для локализации повреждений кабеля после предварительного определения зоны неисправности. Комплект применяется совместно с генератором высоковольтных импульсов МИР HVA2000 и позволяет точно определить место повреждения непосредственно на трассе кабельной линии.

Принцип работы

Принцип работы МИР digiPro основан на одновременной регистрации электромагнитного и акустического сигналов, возникающих в момент подачи высоковольтного импульса на повреждённый кабель.

Принцип можно сравнить с наблюдением за грозой: вспышка молнии воспринимается практически мгновенно, а звук грома приходит с задержкой. Аналогичным образом МИР digiPro определяет временной интервал между электромагнитным и акустическим сигналами, возникающими при разряде в месте повреждения.

Наземный микрофон фиксирует акустический сигнал от разряда и передаёт данные в модуль управления. Прибор анализирует полученную информацию и отображает на дисплее направление, в котором необходимо перемещать микрофон для точной локализации повреждения.

Встроенная система шумоподавления и акустической фильтрации позволяет эффективно выделять полезный сигнал на фоне внешних шумов. Это особенно важно при работе на производственных и строительных объектах, а также в условиях городской среды.

Отличительные особенности:

Акустический и акустико-электромагнитный методы поиска повреждения
Шумоподавление и настройка акустических фильтров
Автоматическая регулировка усиления сигнала
Интуитивно понятное отображение результатов поиска
Функция компаса для определения направления дальнейшего поиска
Отображение угла между направлением залегания кабеля и направлением наземного микрофона
Высококонтрастный цветной антибликовый дисплей
Меню на русском языке
Встроенный аккумулятор с функцией автоматического отключения при бездействии
Эффективная фильтрация акустических и фоновых шумов

Функция электронного компаса отображает на дисплее угол между направлением залегания кабеля и направлением наземного микрофона. Это позволяет оператору быстро определить направление дальнейшего перемещения и последовательно приближаться к месту повреждения.

Информация, отображаемая на экране, помогает контролировать процесс поиска и точно определить точку максимального акустического сигнала.

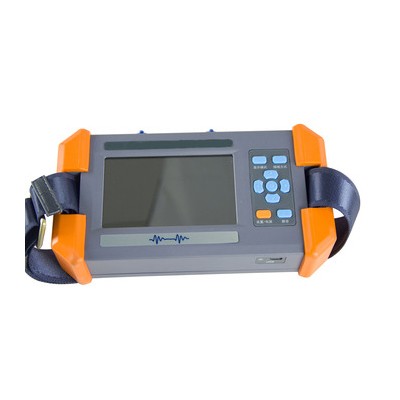

Модуль управления

Модуль управления МИР digiPro оснащён высококонтрастным цветным антибликовым дисплеем, обеспечивающим комфортную работу даже при ярком солнечном освещении.

Интерфейс прибора разработан с учётом практических задач кабельных служб: основные параметры и результаты измерений отображаются на экране в понятном для оператора виде, что позволяет быстро приступить к поиску повреждения.

Наземный микрофон

Наземный микрофон оснащён чувствительными акустическими датчиками, предназначенными для регистрации сигнала, возникающего при электрическом разряде в месте повреждения кабеля.

Конструкция микрофона и применяемые материалы обеспечивают высокое качество приёма акустического сигнала и эффективное подавление посторонних шумов окружающей среды.

Для работы с твёрдыми грунтами предусмотрен специальный вкручивающийся штырь, устанавливаемый на наземный микрофон. Он обеспечивает возможность более эффективного контакта с грунтом при проведении поисковых работ.

Область применения

МИР digiPro предназначен для использования:

На производственных объектах
На строительных площадках
В городской инфраструктуре
При техническом обслуживании и ремонте кабельных сетей
При аварийно-восстановительных работах на силовых кабельных линиях

Система позволяет проводить точный поиск повреждений даже в условиях значительного уровня окружающего шума благодаря применению технологий акустической фильтрации и шумоподавления.

Технические характеристики:

Полный диапазон акустического канала, Гц	80 … 1500
Низкочастотный диапазон акустического канала, Гц	80 … 400
Высокочастотный диапазон акустического канала, Гц	200 … 1500
Полосовой диапазон акустического канала, Гц	150 … 600
Методы ОМП	- акустический - акустико-электромагнитный (с отображением расстояния до места повреждения)
Функция шумоподавления	Да
Функция отключения звука	Да
Функция «компаса»	Да. Показывает положение трассы относительно микрофона
Индикация направления до места повреждения	Да
Отображение уровня сигнала	Да
Усиление сигнала, дБ	≥ 120
Ограничение громкости для защиты слуха, дБ	До 84
Язык интерфейса	Русский
Аккумуляторная батарея, мАч	6700
Погрешность ОМП, м	0,1
Длительность работы, ч	До 15
Цветной ЖК дисплей	800х470 точек
Масса модуля управления, кг	0,9
Масса наземного микрофона, кг	1,4
Класс защиты	IP56
Температура эксплуатации, ⁰С	-10 … +40
Влажность, %	5 … 90
