Портативный генератор МИР HVA2000

МИР HVA2000 — портативный генератор высоковольтных импульсов, предназначенный для проведения испытаний кабельных линий, определения пробивного напряжения повреждения и точного определения места повреждения кабеля (ОМП) акустическим методом.

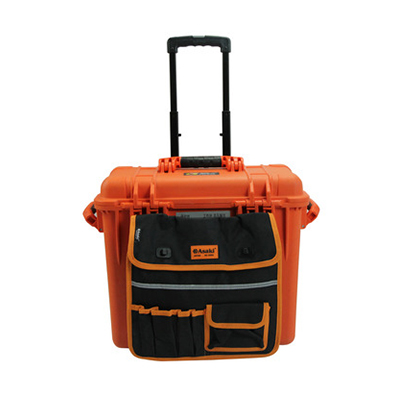

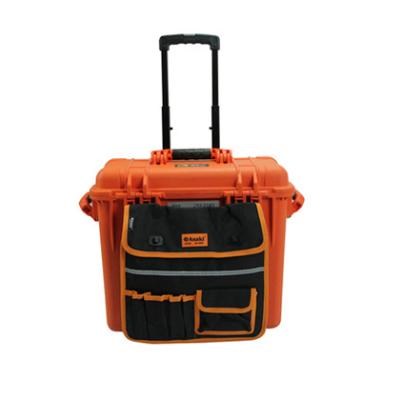

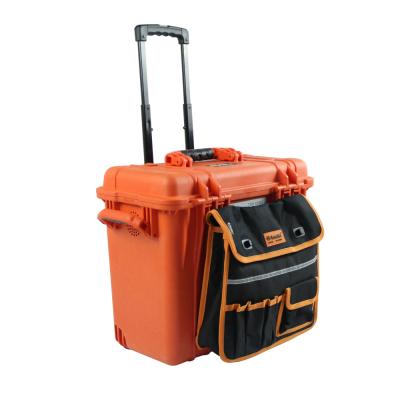

Прибор выполнен в ударопрочном пластиковом кейсе с колёсами и транспортировочной ручкой, что обеспечивает удобство перевозки и позволяет одному специалисту доставить оборудование даже к труднодоступному месту проведения работ. Масса генератора составляет всего 25 кг.

Отличительные особенности:

Выходное напряжение до 36 кВ
Энергия импульса до 2000 Дж
Компактное исполнение в ударопрочном транспортировочном кейсе
Возможность применения беспрожиговых методов определения места повреждения кабеля
Автоматический разряд накопленной энергии после завершения испытания
Плавная регулировка напряжения заряда конденсаторов
Высоковольтный изолированный кабель для подключения к испытуемому объекту

Режимы работы

МИР HVA2000 поддерживает несколько режимов формирования высокого напряжения:

постоянное (выпрямленное) напряжение;
одиночный импульсный разряд;
периодический импульсный разряд с интервалом 5 секунд.

Регулятор позволяет плавно изменять напряжение заряда накопительных конденсаторов и, соответственно, выходное постоянное напряжение.

Для повышения безопасности предусмотрена функция автоматического разряда накопленной энергии объекта после завершения испытания.

Определение места повреждения кабеля

Генератор МИР HVA2000 может использоваться в составе комплекса с рефлектометром МИР305 и присоединительным устройством МИР MIM для предварительного определения места повреждения кабеля беспрожиговыми методами.

В зависимости от конфигурации комплекса могут применяться импульсно-дуговой метод и метод колебательного разряда по току и напряжению.

Для точного определения места повреждения акустическим методом генератор используется совместно с акустическим приёмником МИР digiPro.

Высоковольтный импульс, формируемый HVA2000, вызывает электрический пробой в месте повреждения кабеля. Возникающий при этом разряд становится источником электромагнитных и акустических волн, которые могут регистрироваться соответствующими приёмниками на поверхности земли.

Такая технология позволяет определять повреждения различных типов, в том числе:

«заплывающие» пробои;
однофазные повреждения;
межфазные повреждения;
повреждения с различным переходным сопротивлением;
обрывы кабеля.

Конструкция и транспортировка

Все элементы генератора размещены в прочном защитном кейсе, рассчитанном на транспортировку и эксплуатацию в полевых условиях.

Кейс оснащён колёсами и выдвижной ручкой, благодаря чему оборудование удобно перемещать по территории объекта. Компактные массогабаритные характеристики позволяют организовать транспортировку и подготовку оборудования к работе силами одного специалиста.

Технические характеристики:

Выходное импульсное напряжение, кВ	0 … 32
Выходное постоянное напряжение, кВ	0 … 36
Режимы работы	- постоянный - однократный импульс - импульсный
Время непрерывной работы в импульсном режиме при максимальном напряжении, мин	30
Количество импульсов в минуту, шт	12 (периодичность – 5 с.)
Максимальная энергия импульса, Дж	2000
Емкость конденсатора, мкФ	4
Диапазон рабочих температур, ⁰С	-10... +40
Относительная влажность, %	5-90
Напряжения питания частотой 50 Гц, В	220
Потребляемая мощность не более, кВт	2
Класс защиты	IP53
Габаритные размеры, мм	518х270х465
Масса, кг	25
