Профилометр модели 130 — прибор для измерения параметров шероховатости, волнистости и первичного профиля поверхности. Благодаря широким возможностям измерения и специализированному программному обеспечению прибор подходит как для производственного контроля, так и для научных и технологических исследований.

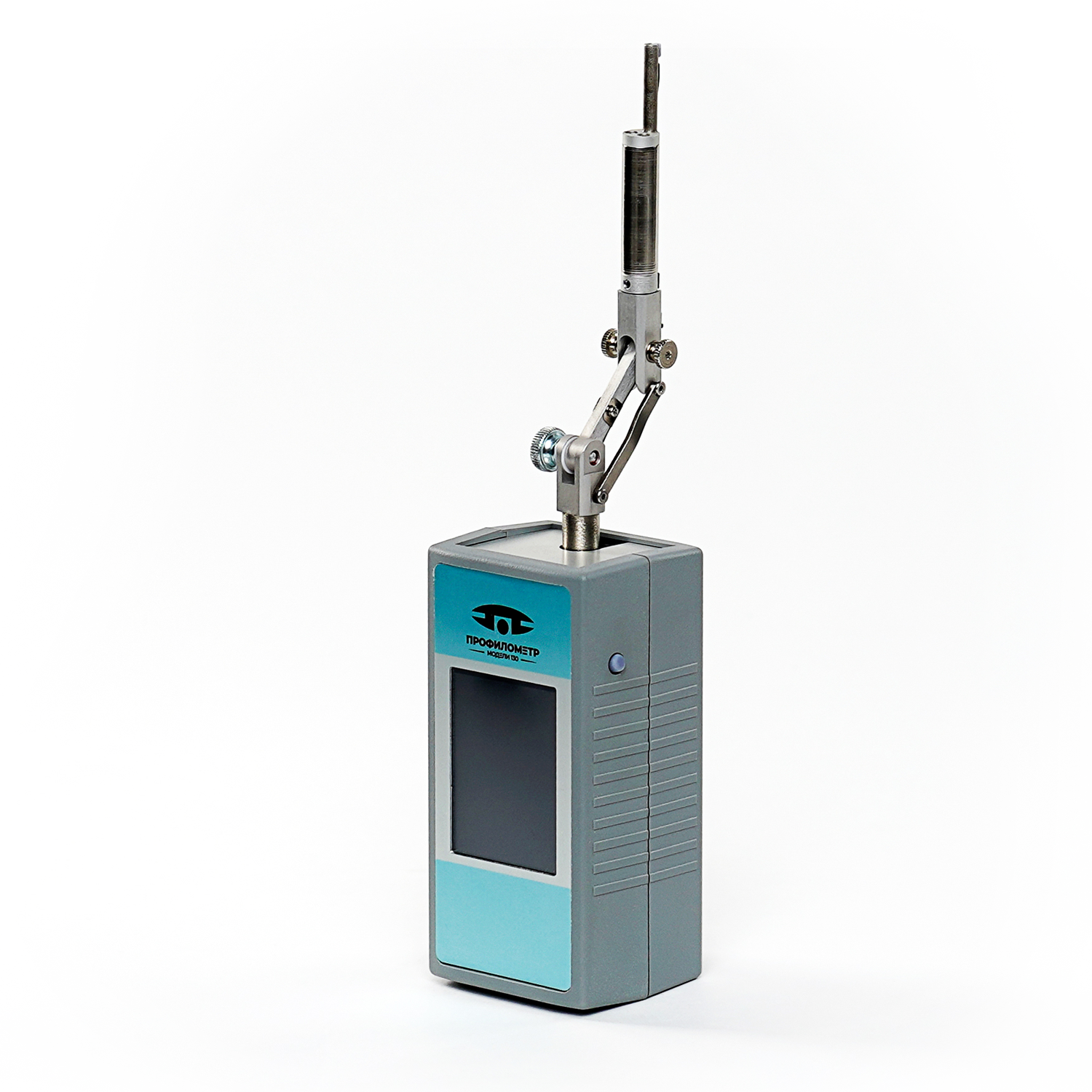

Измерение в труднодоступных местах

Максимальный вынос стандартного датчика составляет 75 мм. Для проведения измерений внутри труб, отверстий и других труднодоступных участков профилометр может комплектоваться удлинителем датчика длиной от 50 до 500 мм. Это позволяет выполнять измерения на глубине до 575 мм.

Стандартный датчик подходит для измерений:

• в отверстиях диаметром от 5 мм — на глубине до 17 мм;
• в отверстиях диаметром от 10 мм — на глубине до 55 мм.

Измеряемая деталь может располагаться непосредственно на рабочем столе оператора. Максимальная высота поверхности относительно установочной плоскости составляет 50 мм.

Подвод датчика осуществляется вручную и не требует значительных усилий или высокой точности позиционирования. Конструкция механизма позволяет опускать датчик на 10 мм ниже установочной поверхности. Это особенно удобно при работе с крупногабаритными деталями и поверхностями сложной формы, когда установить прибор непосредственно на деталь невозможно и требуется использование штатива.

Все основные узлы профилометров модели 130 полностью разрабатываются и производятся на АО «Завод ПРОТОН»:

• Электронные платы;
• Механические компоненты;
• Измерительные датчики;
• Программное обеспечение;
• Микропрограммное обеспечение.

Такой подход позволяет оперативно выполнять гарантийное и сервисное обслуживание, а также быстро решать технические вопросы, связанные с эксплуатацией прибора.

При необходимости производитель может разработать специализированные датчики под конкретные задачи и реализовать индивидуальные алгоритмы обработки и расчёта измерительных данных.

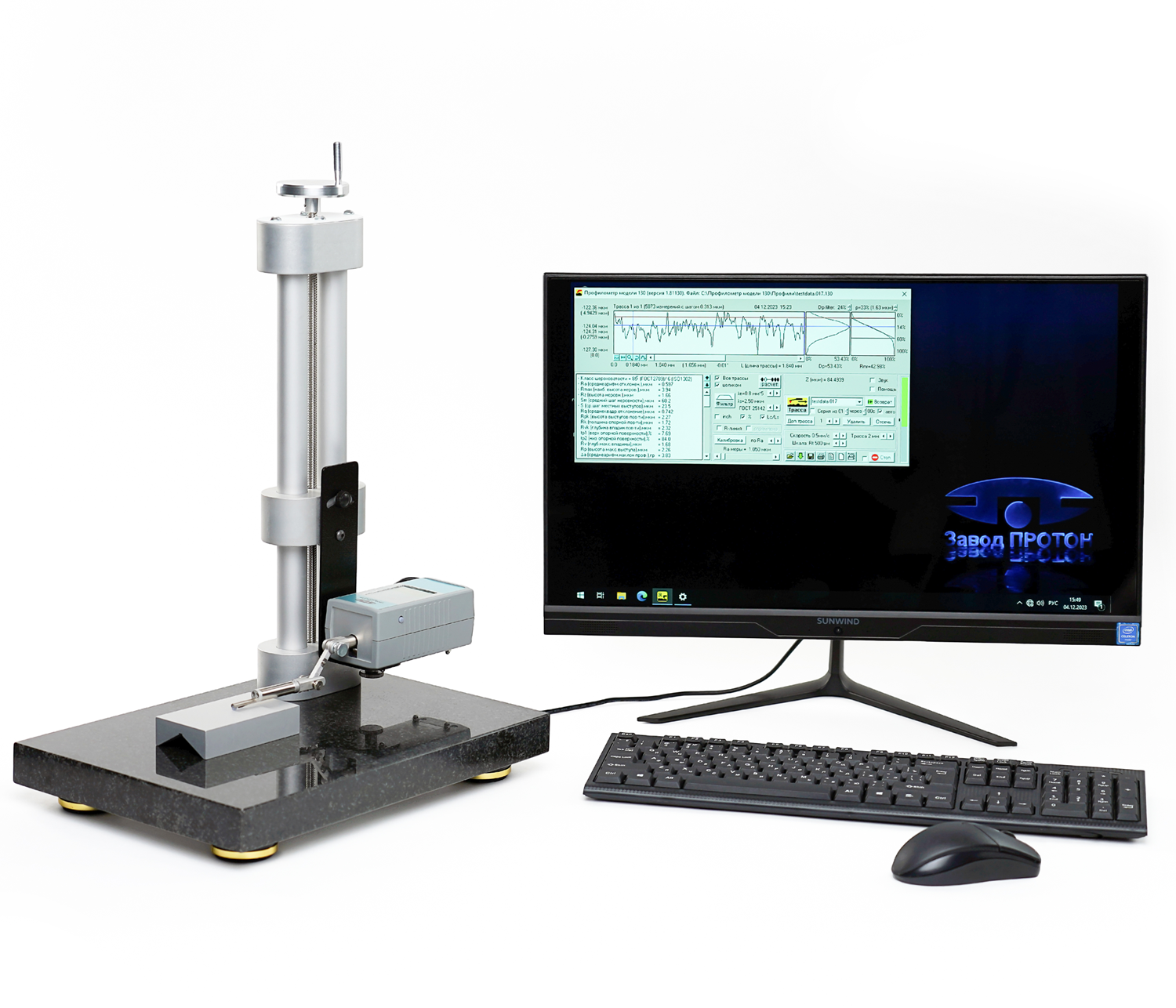

Подключение и программное обеспечение

Профилометр модели 130 подключается к компьютеру с операционной системой Windows через стандартный кабель USB — USB Type-C.

В комплект поставки входит USB-накопитель с программным обеспечением.

Программу можно установить на:

• стационарный компьютер;
• ноутбук;
• планшет под управлением Windows.

ПО позволяет в режиме реального времени отображать профиль исследуемой поверхности и автоматически рассчитывать параметры её характеристик.

Программа поддерживает расчёт:

• 29 параметров шероховатости;
• 13 параметров волнистости;
• 13 параметров первичного профиля.

Полученную профилограмму можно детально анализировать непосредственно в программном обеспечении. Высокая чувствительность измерительной системы позволяет визуализировать впадины глубиной от 2 нм и ступеньки высотой от 10 нм.

Возможности для исследований

Благодаря высокой чувствительности и расширенным возможностям анализа профиля профилометр модели 130 может использоваться не только для стандартного контроля шероховатости поверхности.

Прибор подходит для различных научных и технологических задач, включая исследование:

• толщины плёнок;
• толщины напылений;
• глубины травления;
• углов травления;
• микрорельефа поверхности;
• других параметров профиля исследуемых материалов и покрытий.

Таким образом, профилометр модели 130 сочетает универсальные возможности измерения, работу с труднодоступными поверхностями, расширенное программное обеспечение и возможность адаптации измерительной системы под специализированные задачи.
