Профилометр Form Talysurf Intra
|
Профилометр Form Talysurf Intra
Тип оборудования: Измеритель шероховатости, профилометр, профилемер
Производитель: Taylor Hobson
Серия: TalySurf
Модель: Form TalySurf Intra
Описание: прибор для измерения шероховатости поверхности
Гарантия на профилометр Form TalySurf Intra: 1 год.
Назначение прибора:
Форм Талисурф ИНТРА с индуктивным датчиком позволяет проводить измерения шероховатости, волнистости и формы, обеспечивая оптимальное сочетание возможностей измерения и стоимости. Диапазон 1 мм и разрешающая способность 16 нм позволяют проводить быструю установку образца и проведение измерений. Стандартное программное обеспечение позволяет проводить анализ как шероховатости, так и формы (радиуса) поверхности.

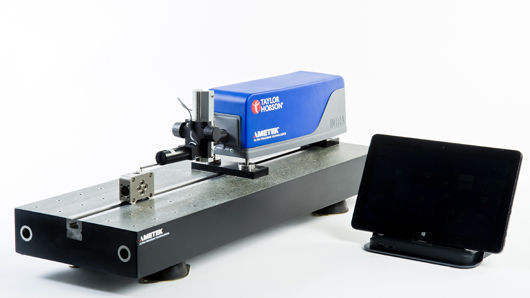

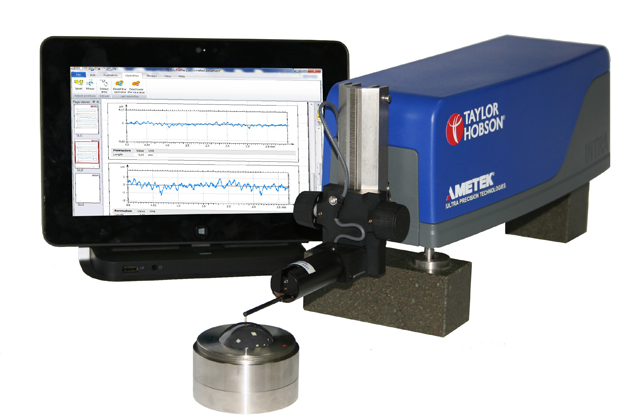

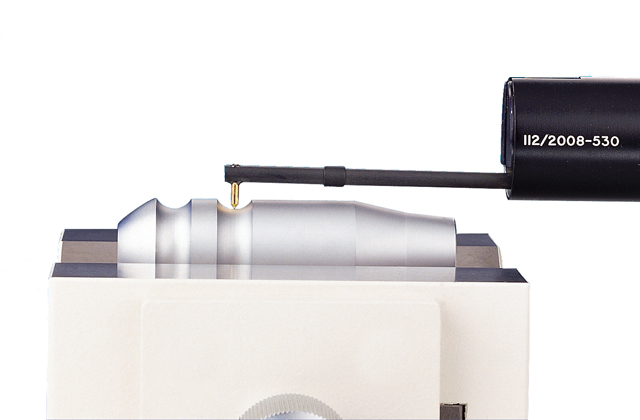

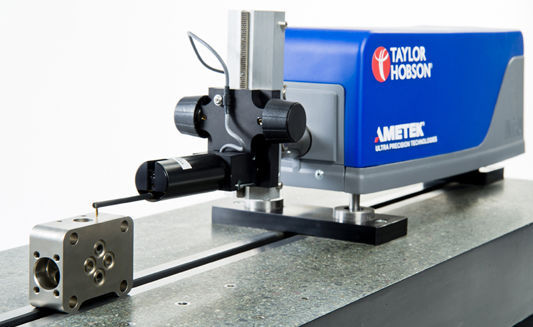

Прибор состоит из отдельного мотопривода и компьютера со специальным программным обеспечением. Результаты измерений и результаты анализа сохраняются и в любой момент могут быть заново загружены, просмотрены и распечатаны. Возможно провести перерасчет измеренного профиля с другими параметрами и режимами фильтрации. Как результаты измерений, так и результаты анализа могут быть экспортированы и использованы для дальнейшей обработки другими программами (дополнительный анализ контура, программа расчета статистики). Для расширения возможностей возможна поставка дополнительных щупов. Щуп для измерения в проточках — глубина проникновения до 13,5 мм.
Технические характеристики:
|
Прибор
|
|
|
Длина трассы измерения |
0.1 – 50 мм |
|
Расстояние, необходимое для выбора люфтов |
0.3 мм |
|
Прямолинейность направляющей |
0.4 мкм на 50 мм |
|
0.2 мкм на 20 мм |
|
|
Диапазон измеряемых углов |
± 35 град. |
|
Погрешность измерения углов (при Ra<0.1) |
3% |
|
Отклонение от дуги (P+V) на калибровочной сфере |
0.25 мкм / 9.5 мм |
|
Погрешность измерения радиусов |
2% – 1 мм |
|
0.04% – 12.5-28 мм |
|
|
0.2% – 1000 мм |
|
|
Погрешность измерения высотных параметров |
2% ± 6 нм |
|
Скорость измерения |
1 мм/с |
|
Скорость возврата |
10 мм/с |
|
Возможности анализа
|
|
|
Выбор формы средней линии |
Нет, База прибора, линия по МНК, линия MZ, дуга по МНК |
|
Параметры формы |
Наклон или радиус |
|
Анализ полного профиля (параметры) |
Pa, Pq, Pv, Pt, Psk, Pp, Pku, Pz(JIS) PLamq, PDelq, PS, PSm,Pz, PDela, Ln, PLo, Pc, PVo, PPc, PHSC, Pmr, |
|
Анализ шероховатости (фильтры GAUSS, ISO 2CR, 2CRPC, отсечки шага 0.08-8.0 мм, полоса пропускания 30:1, 100:1, 300:1 – в зависимости от отсечки шага) |
Ra, Rq, Rv, Rt, Rsk, Rp, Rku, Rz(JIS) Rpm, R3y, R3z, RS,RSm, Ln, Rc, Rl, RLamq, RDelq, RDela, |
|
Анализ волнистости (фильтры GAUSS, ISO 2CR, 2CR PC,отсечки шага 0.025-8.0мм ) |
Wa, Wq, Wp, Wv, Wt, Wsk, Wku, Wz, Wlamq, WDelq, WDela,WS, WSm, Ln, Wc, WLo, WVo, WPc, WHSC, Wmr, Wdc |
|
Анализ Rk параметров (фильтр GAUSS отсечки шага 0.08-8.0 мм, полоса пропускания 30:1, 100:1, 300:1 – в зависимости от отсечки шага) |
Rk, Mr1, Mr2, Rpk, Rvk, A1, A2 |
|
Индуктивный датчик
|
|
|
Диапазон |
1 мм, 0.2 мм (номиналы) |
|
Разрешающая способность |
16нм диапазон 1 мм |
|
3.2 нм диапазон 0.2 мм |
|
|
Измерительное усилие |
0.7 мн-1 мн |
|
Радиус щупа |
2 мкм |
|
Размеры
|
|
|
Длина |
535-585 мм |
|
Ширина |
116 мм |
|
Высота |
160 мм |
|
Вес
|
|
|
Мотопривод |
4.9 кг |
|
Процессорный блок |
1.5 кг |
