Шаблон сварщика Pocket Bridge Cam
Описание шаблона Pocket Bridge Cam:

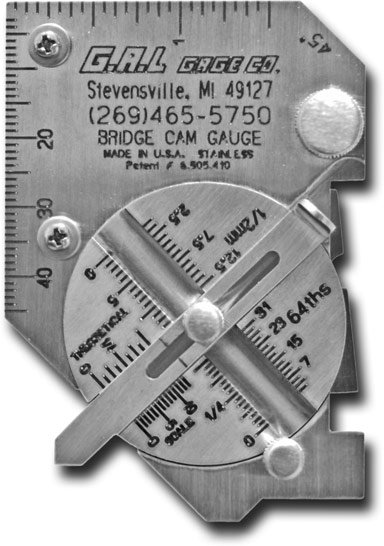

Карманный измеритель Pocket Bridge Cam позволяет мастеру решать немало важных задач в ходе проведения визуально-измерительного неразрушающего контроля. При помощи простого на первый взгляд устройства можно исследовать поверхности на несоосность, измерять катеты и валики, подрезы. Изделие подходит и для изучения выпуклостей, используется в качестве небольшой линейки. Pocket Bridge Cam рекомендуется хранить отдельно от других инструментов во избежание повреждений. Производят измеритель из нержавеющей стали.
Измеряет:
- угол подготовки
- избыток наплавленного металла
- глубину подреза
- глубину коррозии
- размер разделки шва
- некоаксиальность
Технические характеристики:
|
Функция |
Диапазон |
Разрешение |
Погрешность |
|
Линейка |
0 — 45 мм |
1 мм |
± 0,2 мм |
|
Измерение несоосности поверхностей, смещения, выпуклости шва |
0 — 20 мм |
1 мм |
± 0,20 мм |
|
Измерение угла кромки |
0 -60° |
5° |
± 1° |
|
Измерение короны шва |
0 — 13 мм |
1 мм |
± 0,20 мм |
|
Измерение катета углового шва |
0 — 20 мм |
1 мм |
± 0,20 мм |
|
Измерение глубины подреза |
0 — 20 мм |
1 мм |
± 0,20 мм |
