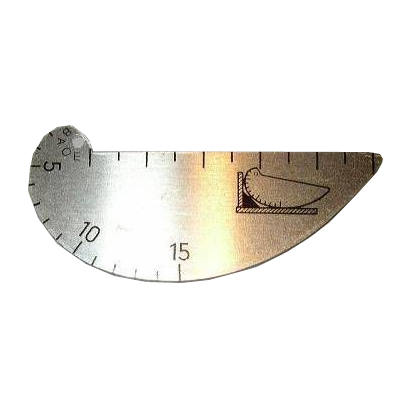

Шаблон Красовского

Производитель шаблоноов: Россия

Серия: УШК

Модели: УШК-1

Описание: устройство для визуального и измерительного контроля.

Гарантия на универсальный шаблон Красовского: 12 месяцев.

Назначение шаблона:

Универсальный шаблон Красовского УШК-1 используется для визуального и измерительного контроля тавровых, стыковых и нахлесточных сварных соединений, а также измерения зазора между кромками свариваемых деталей и высоты усиления шва.Шаблон Красовского изготовлен по ГОСТ 15150-69 и применяется для визуального контроля по РД 03-606-03.

По заказу Шаблон Красовского может входить в состав комплекта для визуально-измерительного контроля ВИК-НДТ.

Технические характеристики шаблона УШК-1:

• контроль тавровых и нахлесточных сварных швов: 0-15 мм;
• контроль стыковых сварных швов и измерение зазоров: 0-5мм;
• точность измерения ± 0,05мм;
• средний срок службы: 50 000 замеров.

Шаблон должен храниться в сухом, чистом месте. Шаблон следует предохранять от механических повреждений и воздействия агрессивных химических веществ. Шаблон может использоваться в помещении и на открытом воздухе. При эксплуатации шаблон не реже двух раз в месяц нужно промывать авиационным бензином марки Б-70 (ГОСТ 1012-72) или уайт-спиритом (ГОСТ 3134-78). Запрещается применение шаблона с загрязненной и поврежденной рабочей поверхностью.

Комплект поставки:

• Универсальный шаблон Красовского УШК-1,
• паспорт шаблона,
• сертификат о калибровке.
