Крепления для микрометрических головок
|

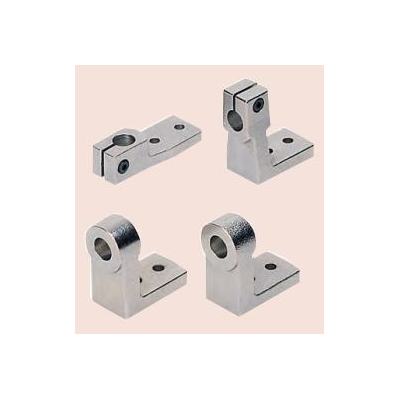

Различные виды креплений для микрометрических головок, что позволяет решать широкий круг задач.
Особенности:
- Высококачественные прочные крепления изготовлены из никелированного чугуна.

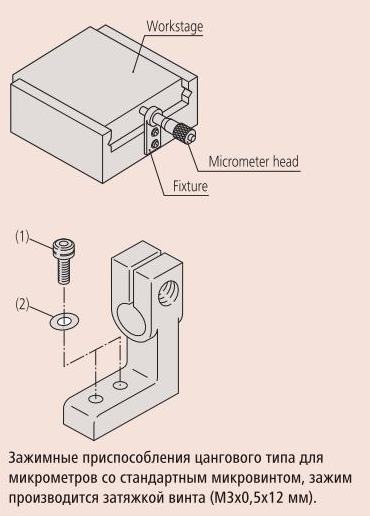

- Два типа крепления под гладкий стержень и стержень со стопорной гайкой.
- Есть два типа крепежа для микрометров, в зависимости от наличия обычного стержня или с зажимной гайкой.

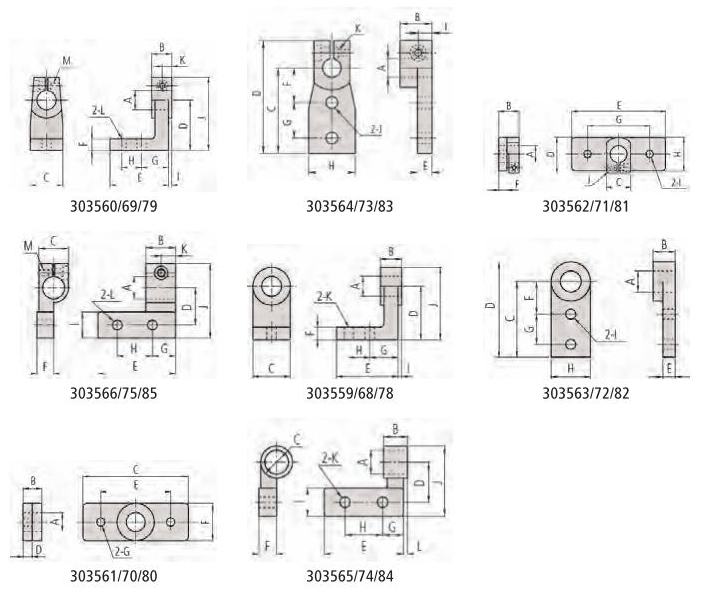

Технические характеристики:
Крепления для микрометрических головок со стопорной гайкой
| № | A [мм] |
B [мм] |
C [мм] |
D [мм] |
F [мм] |
E [мм] |
G [мм] |
H [мм] |
I [мм] |
J [мм] |
K [мм] |
L [мм] |
| 303559 | 9,5 | 6 | 15 | 20 | 5 | 24 | 11 | 8 | 0,5 | 27,5 | 3,4 | |
| 303568 | 9,5 | 11,5 | 20 | 30 | 7 | 35 | 16 | 12 | 1,75 | 40 | 4,5 | |
| 303578 | 10 | 11,5 | 20 | 30 | 7 | 35 | 16 | 12 | 1,75 | 40 | 4,5 | |
| 303563 | 9,5 | 6 | 30 | 37,5 | 15 | 4,5 | 10 | 15 | 3,4 | |||
| 303572 | 9,5 | 11,5 | 40 | 50 | 18 | 6,5 | 15 | 20 | 4,5 | |||
| 303582 | 10 | 11,5 | 40 | 50 | 18 | 6,5 | 15 | 20 | 4,5 | |||
| 303561 | 9,5 | 6 | 40 | 3,5 | 15 | 30 | 3,4 | |||||
| 303570 | 9,5 | 11,5 | 60 | 5,5 | 20 | 40 | 4,5 | |||||
| 303580 | 10 | 11,5 | 60 | 5,5 | 20 | 40 | 4,5 | |||||
| 303565 | 9,5 | 6 | 15 | 15 | 8,5 | 25 | 7,5 | 10 | 10 | 27,5 | 3,4 | 0,75 |
| 303574 | 9,5 | 11,5 | 15 | 20 | 8,5 | 40 | 10 | 20 | 15 | 35 | 4,5 | 1.25 |
| 303584 | 10 | 11,5 | 15 | 20 | 8,5 | 40 | 10 | 20 | 15 | 35 | 4,5 | 1,25 |
Крепления для микрометрических головок с гладким стержнем
| № | A [мм] |
B [мм] |
C [мм] |
D [мм] |
F [мм] |
E [мм] |
G [мм] |
H [мм] |
I [мм] |
J [мм] |
K [мм] |
L [мм] |
M [мм] |
| 303560 | 9,5 | 9 | 15 | 20 | 5 | 23 | 11 | 8 | 1,5 | 32,5 | 4,5 | 03,4 | М3х0,5 |
| 303569 | 9,5 | 14,5 | 20 | 30 | 7 | 35 | 16 | 12 | 3,25 | 42,5 | 7,25 | 4,5 | М3х0,5 |
| 303579 | 10 | 14,5 | 20 | 30 | 7 | 35 | 16 | 12 | 3,25 | 42,5 | 7,25 | 4,5 | М3х0,5 |
| 303564 | 9,5 | 9 | 30 | 42,5 | 15 | 4 | 10 | 15 | 4,5 | 3,4 | М3х0,5 | ||
| 303573 | 9,5 | 14,5 | 40 | 52,5 | 18 | 6 | 15 | 20 | 7,25 | 4,5 | М3х0,5 | ||
| 303583 | 10 | 14,5 | 40 | 52,5 | 18 | 6 | 15 | 20 | 7,25 | 4,5 | МЗхО,5 | ||
| 303562 | 9,5 | 9 | 15 | 20 | 3 | 40 | 30 | 15 | 3,4 | М3х0,5 | |||
| 303571 | 9,5 | 14,5 | 15 | 22,5 | 5 | 60 | 40 | 20 | 4,5 | М3х0,5 | |||
| 303581 | 10 | 14,5 | 15 | 22,5 | 5 | 60 | 40 | 20 | 4,5 | М3х0,5 | |||
| 303566 | 9,5 | 9 | 15 | 15 | 8,5 | 25 | 7,5 | 10 | 10 | 32,5 | 4,5 | 3,4 | М3х0,5 |
| 303575 | 9,5 | 14,5 | 15 | 20 | 8,5 | 40 | 10 | 20 | 15 | 40 | 7,25 | 4,5 | М3х0,5 |
| 303585 | 10 | 14,5 | 15 | 20 | 8,5 | 40 | 10 | 20 | 15 | 40 | 7,25 | 4,5 | М3х0,5 |
