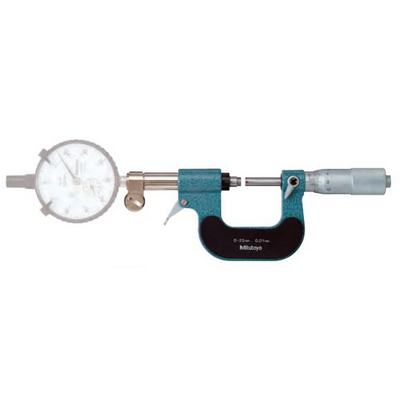

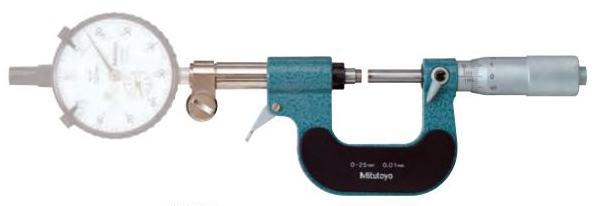

Рычажный микрометр 107-201 с внешним индикатором
|
Эти рычажные микрометры позволяют производить быстрые измерения в условиях массового производства.
Преимущества:

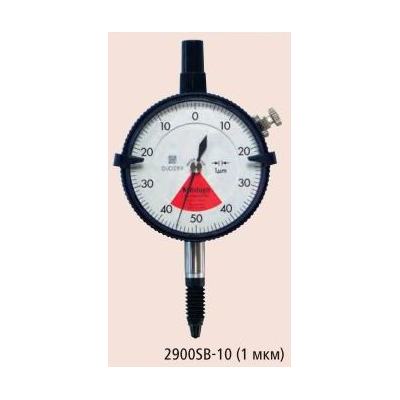

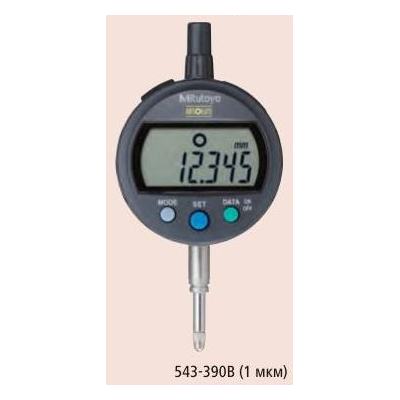

- Предназначены для установки часового или цифрового индикатора для непосредственной отбраковки массово производимых деталей.
- Рычаг-арретир для быстрого измерения.
- Ход пятки 3 мм.
Технические характеристики:
Метрические

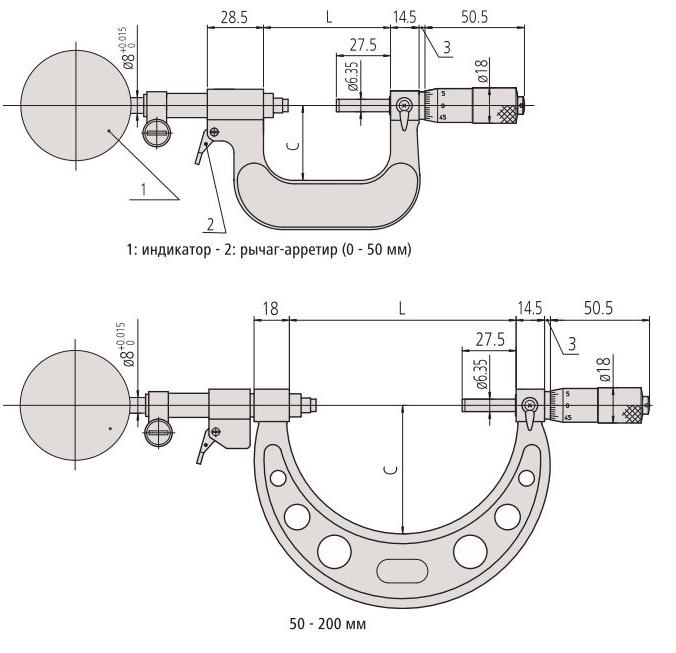

| № | Диапазон [мм] |
Погрешность [мкм] |
L [мм] |
С [мм] |
Масса [г] |
| 107-201 | 0-25 | ±2 | 39,5 | 30 | 480 |
| 107-202 | 25-50 | ±2 | 64,5 | 38 | 520 |
| 107-203 | 50-75 | ±2 | 90 | 45 | 585 |
| 107-204 | 75-100 | ±3 | 115,6 | 65 | 630 |
| 107-205 | 100-125 | ±3 | 140,6 | 79 | 725 |
| 107-206 | 125-150 | ±3 | 165,6 | 93 | 810 |
| 107-207 | 150-175 | ±4 | 190,5 | 105 | 1050 |
| 107-208 | 175-200 | ±4 | 215,5 | 120 | 1170 |
| Цена деления | 0,01 мм |
| Ход пятки | 3 мм |
| Шкала | Барабан и стебель с матовым хромовым покрытием, диаметр 18 мм |
| Плоскостность | 0,6 мкм |
| Параллельность | (2+L/100) мкм (мм), L = макс. диапазон |
| Измерительные поверхности | с твердосплавными наконечниками, доведённые |
| Микрометрический винт | диаметр б,35 мм, шаг 0,5 мм, со стопором |
| Измерит, усилие | 5-10 Н |
Комплектация:
- Коробка,
- установочная мера (от 25 мм и более),
- ключ.
