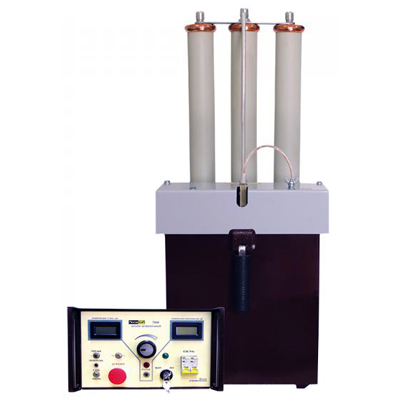

Высоковольтный испытательный аппарат ПРОФКИП-70М
Высоковольтный испытательный аппарат ПРОФКИП-70М для испытания изоляции силовых кабелей и твердых диэлектриков выпрямленным электрическим напряжением, а также для испытания твердых диэлектриков синусоидальным электрическим напряжением частотой 50 Гц.
Может использоваться в качестве источника питания.
Аппарат испытательный высоковольтный ПРОФКИП-70М эксплуатируется при температуре от -10°С до +40°С.
Отличительные особенности:
- Цифровая индикация измерений Высокая точность измерения напряжения
- Наибольшее рабочее напряжение: 70 кВ
- Максимальный рабочий ток: 35 мА
- Средний срок службы: 10 лет
Технические характеристики высоковольтного испытательного аппарата ПРОФКИП-70М:
|
Параметры |
Значения |
|
Приведенная погрешность измерения выходного напряжения и тока, не более |
3% |
|
Параметры аппарата на выпрямленном напряжении в продолжительном режиме при номинальном значении напряжения в сети |
|
|
наибольшее рабочее напряжение |
70 кВ |
|
максимальный рабочий ток |
35 мА |
|
Параметры аппарата на переменном напряжении в продолжительном режиме при номинальном значении напряжения в сети |
|
|
наибольшее рабочее напряжение (действующее значение) |
50 кВ |
|
наибольший рабочий ток (действующее значение) |
20 мА |
|
Параметры аппарата на переменном напряжении в повторно кратковременном режиме с продолжительностью включения (ПВ) 17 % и длительностью цикла 6 минут при номинальном значении напряжения в сети |
|
|
наибольшее рабочее напряжение (действующее значение) |
50 кВ |
|
наибольший рабочий ток (действующее значение) |
45 мА |
|
Общие характеристики |
|
|
Напряжение питающей сети однофазного переменного тока частотой 50 Гц |
220 В ± 11 В |
|
Потребляемая мощность, не более |
3 кВА |
| Габариты блока управления | 320х200х355 мм |
| Вес блока управления | 15 кг |
| Габариты блока высокого напряжения | 270х295х660 мм |
| Вес блока высокого напряжения | 35 кг |
Комплект поставки:
- Блок управления
- Блок высокого напряжения
- Кабель сетевой
- Провод заземления - 2 шт.
- Провод высоковольтный
- Руководство по эксплуатации
