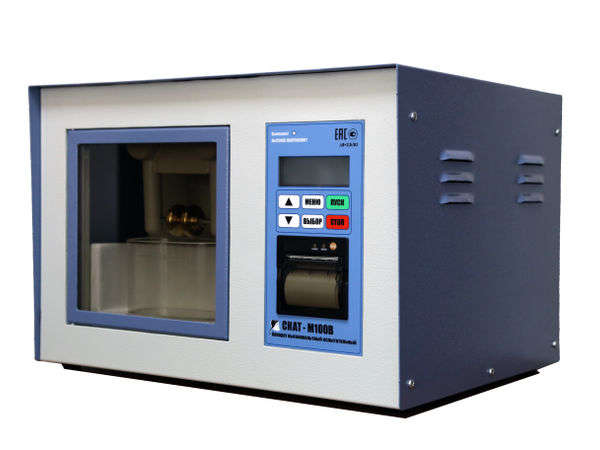

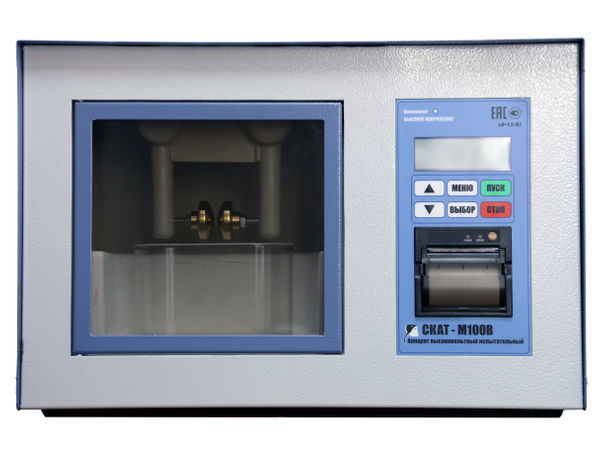

Высоковольтный испытательный аппарат СКАТ-М100В
|
Назначение аппарата СКАТ-М100В:
Высоковольтный испытательный аппарат СКАТ-М100В предназначен для измерения напряжения пробоя трансформаторного масла и других жидких диэлектриков.
Условия эксплуатации аппарата:
- Температура окружающего воздуха от +10 до +40 C
- Относительная влажность воздуха до 80% при температуре +25C
Технические характеристики высоковольтного испытательного аппарата СКАТ-М100В:
| Максимальное напряжения между электродами, не менее | 100 кВ (действующее, симметричное) |
| Допустимая относительная основная погрешность измерения напряжения в диапазоне10,0…100,0 кВ, не более | ±(2,5 + 0,1( | 100 / U | - 1)) % |
| Ток отключения при пробое, не более | 4 мА |
| Время отключения при пробое, не более | 100 мкс |
| Подъём выходного испытательного напряжения | автоматический |
| Скорость подъёма выходного испытательного напряжения | 0,5 кВ/сек; 1 кВ/сек; 2 кВ/сек; 3 кВ/сек; 5 кВ/сек |
| Автоматическое ограничение максимального выходного испытательного напряжения на уровне | 60 кВ; 70 кВ; 80 кВ; 90 кВ; 100 кВ |
| Количество задаваемых автоматических измерений для одной пробы диэлектрика | от 1 до 6 |
| Программируемая задержка между измерениями | от 0 до 9 мин |
| Дисплей | жидкокристаллический с разрешением 4 строки по 20 символов |
| Разрешение при отображении напряжения | 0,1 кВ |
| Объем измерительной ёмкости для пробы | 400 мл |
| Звуковая сигнализация окончания измерения пробивного напряжения | да |
| Внешний интерфейс для подключения компьютера | USB |
| Степень защиты аппарата | IP53 |
| Режим работы | круглосуточный |
| Электропитание аппарата | от сети переменного тока частотой 50 Гц напряжением 220 В ±10% |
| Потребляемая мощность от сети переменного, не более | 200 Вт |
| Габаритные размеры | 470 х370 х315 мм |
| Масса аппарата, не более | 41 кг |
| Логистика | |
| Габариты в упаковке | 600х410х410 мм |
| Объем в упаковке | 0,1 м3 |
| Вес в упаковке | 48 кг |
Комплект поставки аппарата Скат-М100В:

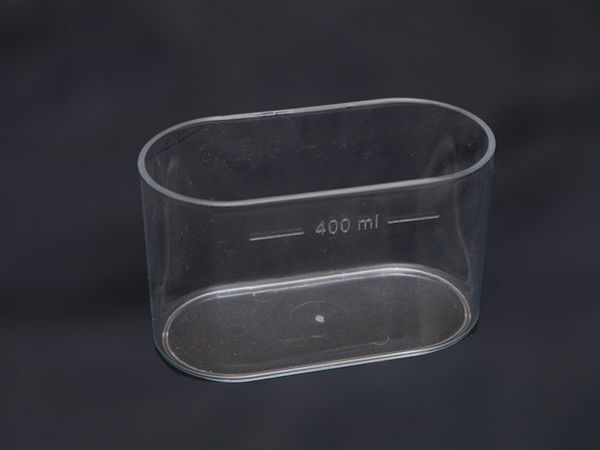

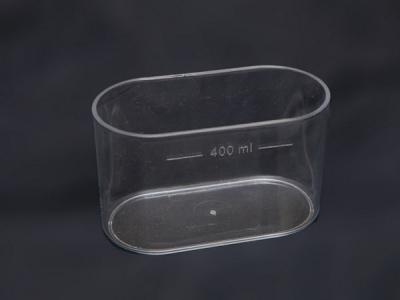

- Ёмкость измерительная
- Шаблон-калибр
- Ключ гаечный 10 х 8 ГОСТ 2839-71
- Кабель сетевой
- Кабель USB
- Диск с ПО
- Вставка плавкая ВП-2Б-3,15А
- Паспорт 4227-008-78665597-2012 ПС
- Копия свидетельства об утверждении типа
