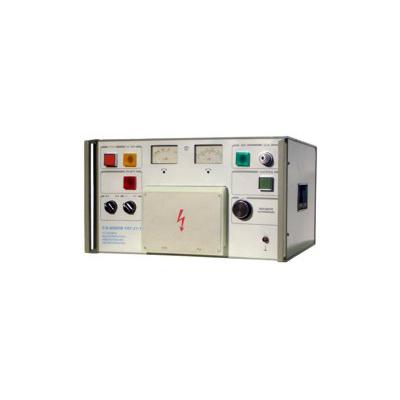

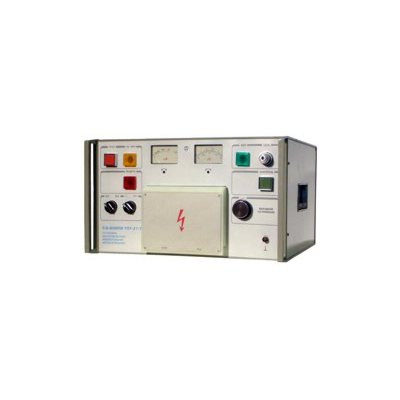

Высоковольтная измерительная установка УПУ-21/2
Высоковольтная испытательная установка УПУ-21/2
Высоковольтная измерительная (испытательная) установка УПУ-21/2 предназначена для испытания электрической прочности изоляции напряжением постоянного или переменного тока, а также для оценки тока утечки изоляции испытываемых объектов по постоянному току.
Сферы применения:
- Научно-исследовательские институты
- Испытательные лаборатории
- Ремонтные мастерские
- Базы для технического развития
- На предприятиях при испытаниях и ремонте радиоэлектронной аппаратуры
Технические характеристики высоковольтной измерительной установки УПУ-21/2:
| Выходное постоянное напряжение, кВ | 0 - 3 0 - 10 |
| Выходное переменное напряжение, кВ | 0 - 3 0 - 10 |
| Измерение тока утечки | 0 - 100 мА |
| Амплитудное значение пульсаций выходного напряжения относительно установленного напряжения при токе нагрузке 1 ма | ≤5% |
| Погрешность установки выходного напряжения | ≤3% |
| Ток срабатывания защиты, мА | 100 - 120 |
| Выходная мощность, Вт | 1200 |
| Общие характеристики | |
| Питание | 220 В, 50 Гц |
| Габаритные размеры (HxWxD) | 280х480х475 мм |
| Масса, кг: | 42 |
| Условия эксплуатации:
Рабочая температура Влажность |
5°С - 40°С 80% при 25 °С |
Заменяет приборы: УПУ-1М, УПУ-10, УПУ-10М
