VERDO LH2300 — серия профессиональных портативных LCR-метров для высокоточного измерения параметров пассивных электронных компонентов. Приборы поддерживают тестовые частоты до 100 кГц (в зависимости от модели) и обеспечивают базовую погрешность до 0,1%. Благодаря функции автоматического определения типа компонента и сортировке по допуску серия оптимально подходит для производства, входного контроля, разработки и ремонта электронной аппаратуры. Приборы внесены в Госреестр СИ РФ № 91917-24.

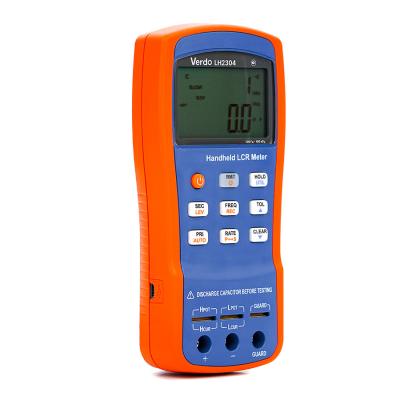

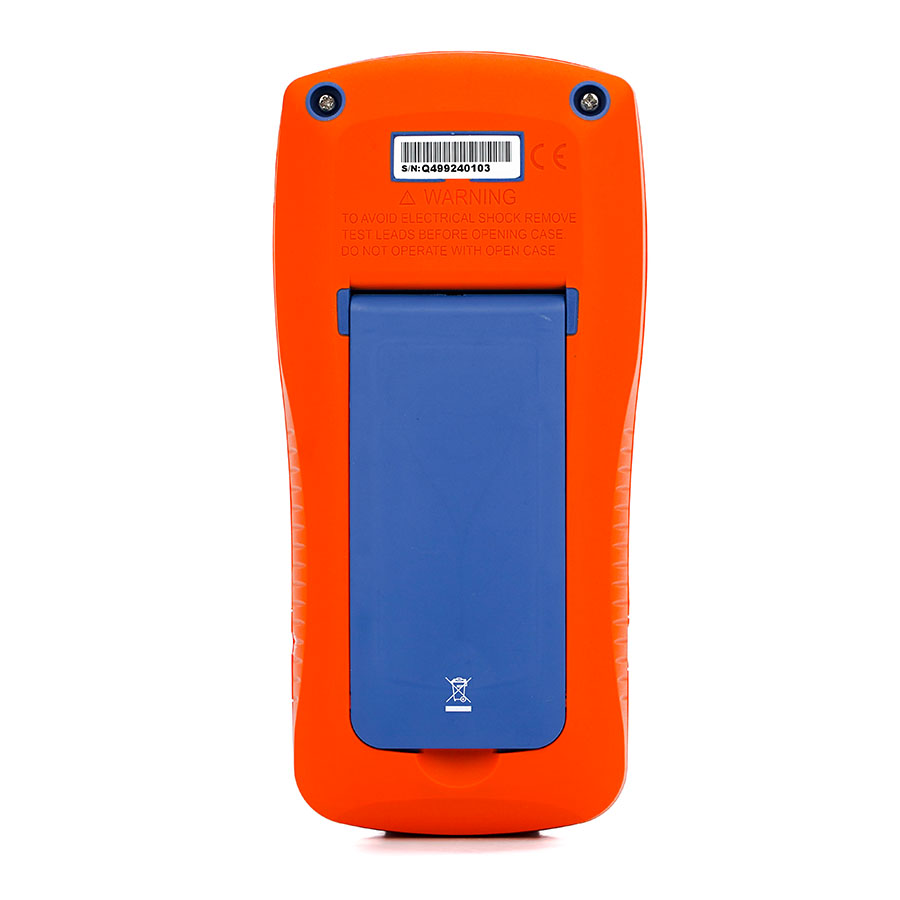

Внешний вид и управление

1. ЖК-дисплей;
2. USB-подключение / Кнопка подсветки;
3. Кнопка включения/выключения питания;
4. Выбор частоты и режима записи;
5. Режим вторичного дисплея (D/Q/Ө/ESR и т.д.) / Уровень тестового сигнала;
6. Режим первичного дисплея (L/C/R/Z/DCR и т.д.) / автоматический выбор LCR;
7. Выбор скорости/эквивалентного режима;
8. Режим удержания/ меню утилиты;
9. Режим допуска / клавиша со стрелкой (утилита);
10. Коррекция по к.з.-обрыв / клавиша со стрелкой (утилита);
11. 5-контактные испытательные разъемы (прямое измерение на ножках компонентов или использование измерительного адаптера);
12. 3-контактные тестовые разъемы (для использования штеккеров типа «банан»);
13. Стандартный порт mini-USB (для дистанционного управления прибором);
14. Внешний вход питания 12 В постоянного тока (используется с внешним адаптером питания).

Отличительные особенности

• тестовые частоты: 100 Гц, 120 Гц, 1 кГц, 10 кГц и до 100 кГц (для отдельных моделей);
• базовая погрешность до ±0,1%;
• измерение параметров L, C, R, Z, DCR (для отдельных моделей), а также D, Q, θ и ESR;
• последовательная и параллельная эквивалентные схемы измерения;
• двухстрочный ЖК-дисплей на 40 000 отсчётов с одновременным отображением основных и дополнительных параметров;
• уровень тестового сигнала 0,3/0,6/1 В или 0,6 В в зависимости от модели.

Функциональные возможности

• автоматическое определение типа компонента (Auto LCR);
• сортировка компонентов по заданному допуску (TOL);
• фиксация текущего, минимального, максимального и среднего значения;
• функция удержания показаний (HOLD);
• два режима скорости измерений (FAST/SLOW);
• режимы компенсации короткого замыкания и разрыва цепи (Short/Open Clear) для повышения точности;
• измерение сопротивления постоянному току (DCR) в моделях LH2303 и LH2304.

Подключение и комплектация

Приборы поддерживают подключение по 5-проводной схеме Кельвина и комплектуются щупами, пинцетом для SMD-компонентов и кабелем с зажимами «крокодил». Питание осуществляется от батареи 9 В (в том числе аккумуляторной, кроме модели LH2301), что обеспечивает удобство работы как в лаборатории, так и в полевых условиях.

Технические характеристики VERDO LH2304:

Комплект поставки

• LCR-метр
• Короткие провода со штекерами и зажимами типа крокодил (2 шт.)
• 5-ти проводной измерительный кабель с зажимами Кельвин
• Пинцет-адаптер для SMD компонентов
• Сетевой адаптер DC 12 В, 150 мА
• Аккумулятор типа LH-200H7C, Ni-MH, 200 мAч
• Кабель mini-USB
