Портативный LCR-метр VERDO LH2303
|
Портативный LCR-метр VERDO LH2303
VERDO LH2303 — профессиональный портативный LCR-метр с тестовой частотой до 10 кГц и базовой погрешностью до 0,1%. Прибор предназначен для подбора и проверки пассивных компонентов при производстве, ремонте, отладке и разработке электронных устройств. Автоматическое определение типа компонента по импедансу (с автоматическим выбором режима, диапазона, частоты и эквивалентной схемы) и функция сортировки по допуску делают работу максимально удобной. Прибор внесен в Госреестр СИ РФ № 91917-24.

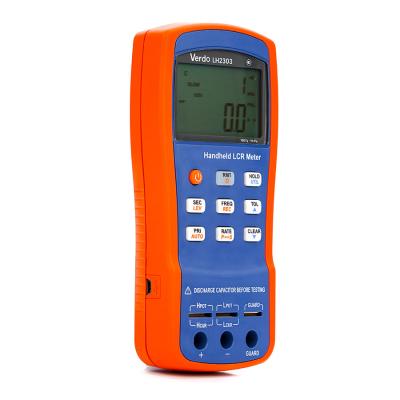

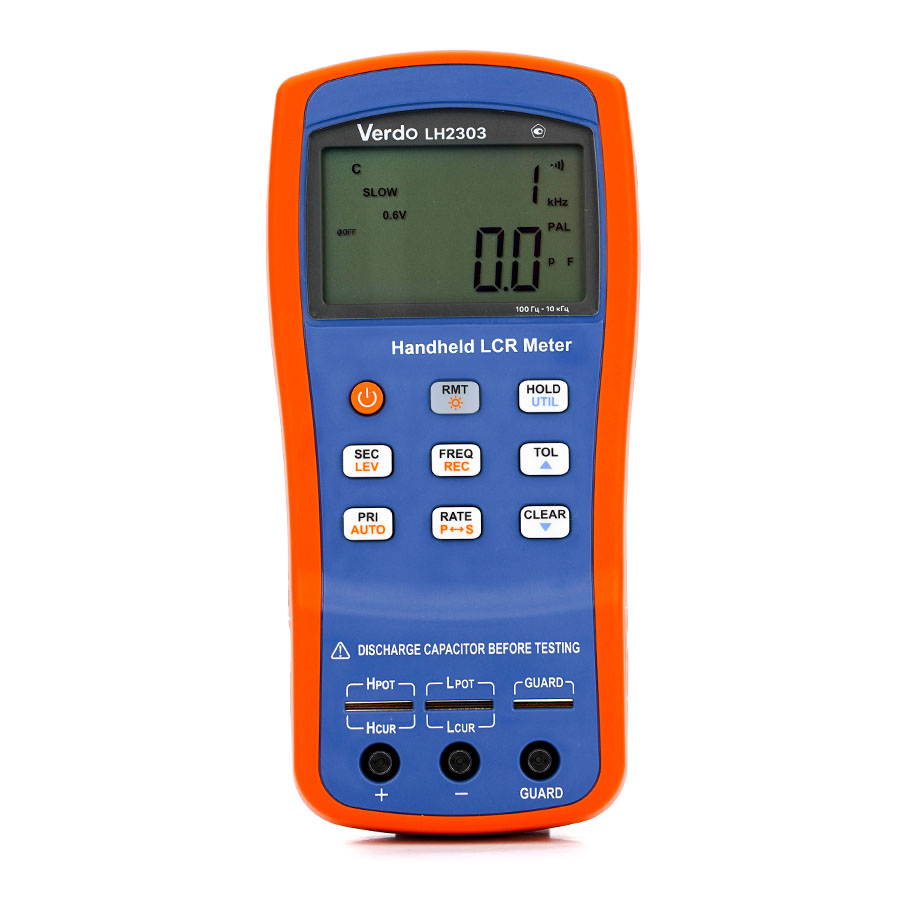

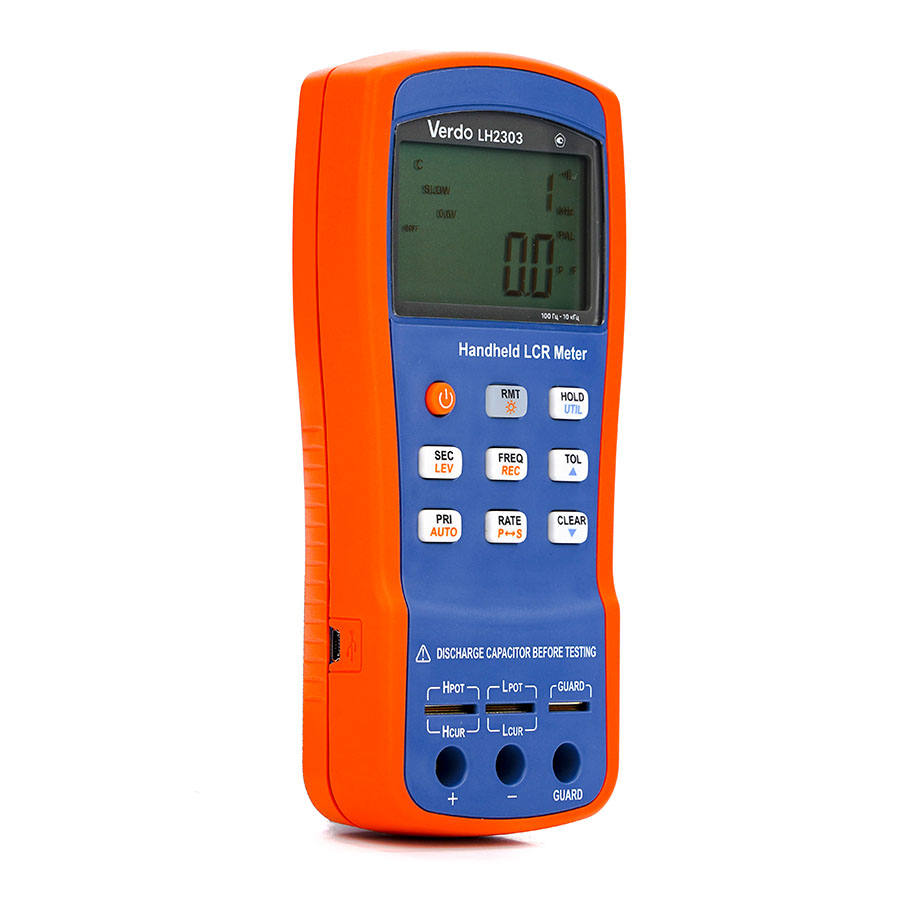

Внешний вид и управление
- ЖК-дисплей;
- USB-подключение / Кнопка подсветки;
- Кнопка включения/выключения питания;
- Выбор частоты и режима записи;
- Режим вторичного дисплея (D/Q/Ө/ESR и т.д.) / Уровень тестового сигнала;
- Режим первичного дисплея (L/C/R/Z/DCR и т.д.) / автоматический выбор LCR;
- Выбор скорости/эквивалентного режима;
- Режим удержания/ меню утилиты;
- Режим допуска / клавиша со стрелкой (утилита);
- Коррекция по к.з.-обрыв / клавиша со стрелкой (утилита);
- 5-контактные испытательные разъемы (прямое измерение на ножках компонентов или использование измерительного адаптера);
- 3-контактные тестовые разъемы (для использования штеккеров типа «банан»);
- Стандартный порт mini-USB (для дистанционного управления прибором);
- Внешний вход питания 12 В постоянного тока (используется с внешним адаптером питания).
Отличительные особенности
- автоматическое определение типа компонента (Auto LCR);
- сортировка компонентов по допуску (1, 5, 10 и 20%);
- отображение текущего, минимального, максимального и среднего значения;
- функция удержания показаний (HOLD);
- два режима скорости измерений (FAST/SLOW);
- измерение DCR (сопротивления постоянному току);
- подключение по 5-проводной схеме (щупы и пинцет Кельвина) и 3-проводной схеме с зажимами «крокодил»;
- питание от батареи 9 В, включая аккумуляторную.
Основные функции
Прибор измеряет L, C, R, Z и DCR, а также отображает вторичные параметры D, Q, θ и ESR на двухстрочном дисплее. Пользователь может выбрать тестовую частоту 100 Гц, 120 Гц, 1 кГц или 10 кГц, а амплитуду тестового сигнала — 0,3 / 0,6 / 1 В.
Автоматический режим Auto LCR самостоятельно определяет тип компонента и выбирает оптимальную последовательную или параллельную эквивалентную схему.
Для оценки нестабильных компонентов предусмотрен режим REC, отображающий минимальные, максимальные и средние значения. Режим TOL позволяет быстро сортировать компоненты по заданному допуску с визуальной и звуковой индикацией.
Функция измерения DCR особенно полезна при работе с катушками, дросселями и трансформаторами, поскольку позволяет измерять сопротивление постоянному току, дополняя данные ESR.
Для повышения точности предусмотрены режимы компенсации Open/Short, устраняющие влияние паразитной емкости, индуктивности и сопротивления измерительной оснастки.
Технические характеристики:
| Номер в госреестре СИ | 91917-24 |
| Базовая погрешность, % | 0.1 |
| Диапазон измерения сопротивления | 0 ÷ 10 МОм |
| Диапазон измерения индуктивности | 4 мкГн ÷ 1 кГн |
| Диапазон измерения электрической емкости | 4 пФ ÷ 400 мкФ |
| Эквивалентное последовательное сопротивление (ESR) | 0.0000 – 999.9 Ом |
| Добротность (Q) | 0,0000 – 9999 |
| Тангенс угла потерь (D) | 0.0000 – 9.999 |
| Фазовый сдвиг (Θ) | -179.9° – 179.9° |
| Сопротивление постоянному току (DCR) | 0,4; 4; 40; 400 Ом, 4; 40; 400 кОм, 4; 20 МОм |
| Частота тест-сигнала | 100 Гц ÷ 10 кГц |
| Уровень тест-сигнала | 0,3 В / 0,6 В / 1 В |
| Тестирование диодов | Нет |
| Сортировка по допускам | Есть |
| Скорость измерения | LCRZ: 4 изм./сек, 1.5 изм./сек; DCR: 3 изм./сек, 2.5 изм./сек |
| Дисплей | Двухстрочный ЖК-дисплей: основной (40000 отсчетов) и вторичный параметр (разрешение до 0,0001), с подсветкой |
| Интерфейс | Mini-USB (виртуальный COM-порт), поддержка SCPI |
| Гарантия, мес. | 12 |
| Страна производитель | Китай |
| Габаритные размеры, мм | 190 × 90 × 41 |
| Вес нетто, кг | 0.35 |
Комплект поставки
- LCR-метр
- Короткие провода со штекерами и зажимами типа крокодил (2 шт.)
- 5-ти проводной измерительный кабель с зажимами Кельвин
- Пинцет-адаптер для SMD компонентов
- Сетевой адаптер DC 12 В, 150 мА
- Аккумулятор типа LH-200H7C, Ni-MH, 200 мAч
- Кабель mini-USB
