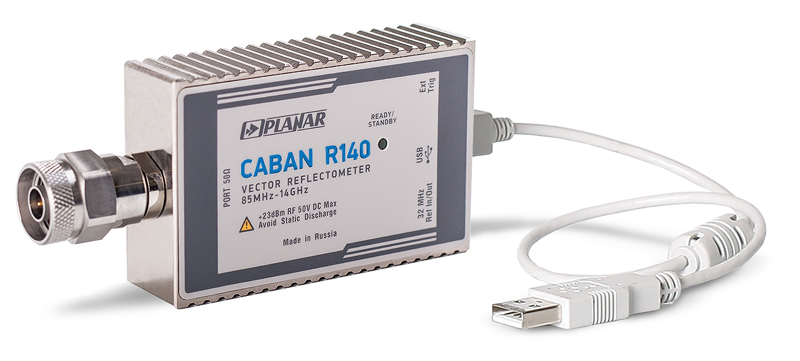

Рефлектометр векторный CABAN R140

Описание:

Векторный рефлектометр «CABAN R140» предназначен для измерения комплексного коэффициента отражения в различных коаксиальных трактах в диапазоне рабочих частот от 85 МГц до 14 ГГц. Измеритель является виртуальным прибором: работает под управлением внешнего компьютера, не входящего в комплект поставки. Питание прибора и связь с компьютером осуществляются через интерфейс USB 2.0. Возможно измерение модуля коэффициента передачи измеряемого устройства, используя два рефлектометра подключенных к одному USB контроллеру.

Особенности рефлектометра CABAN R140:

• Диапазон частот от 85 МГц до 14 ГГц

• Измерения модуля и фазы коэффициента отражения, потерь в кабеле

• Измерение модуля коэффициента передачи

• Измерения во временной области, временная селекция

• Время измерения на одной частоте 200 мкс

• Шаг по частоте 25 Гц

• Питание прибора от интерфейса USB

Примеры экранов программы:

Рефлектометры серии CABAN работают под управлением внешнего компьютера. Питание и связь с компьютером осуществляются через интерфейс USB. Программное обеспечение позволяет использовать векторные рефлектометры как с персональными компьютерами, так и планшетами.
Прибор поставляется с ПО, предназначенным для работы ОС Windows. По запросу предоставляется ПО прибора для работы с ОС Linux.
