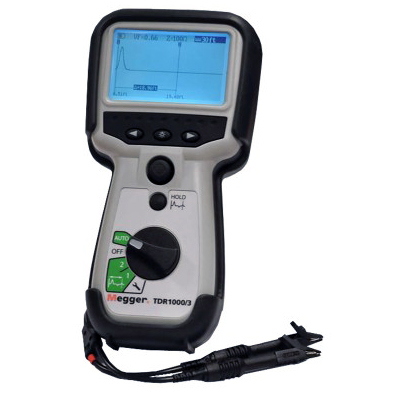

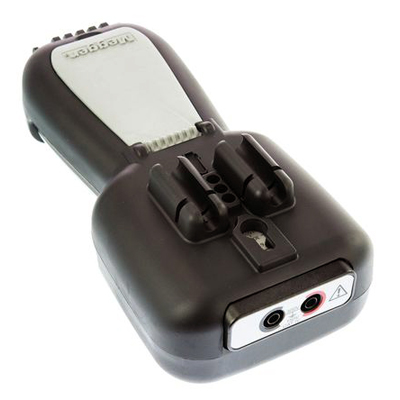

Рефлектометр TDR1000/3
|
Рефлектометр TDR 1000/3
TDR1000/3 - ручной прибор для поиска неисправностей на металлических кабелях. Он оснащен 4-х позиционным переключателем управления, который обеспечивает простоту и удобство в эксплуатации.
Подсветка дисплея держится в течение одной минуты после активации, позволяя работать в слабоосвещенных местах. Для экономии заряда элементов питания устройство автоматически отключается через 5 минут простоя.
Степень защиты корпуса от проникновения влаги и пыли - IP54.
Отличительные особенности:
- Предназначен для использования на всех типах металлических кабелях с парой жил
- Автоматические настройки для мгновенного использования
- Короткий импульс для идентификации неисправностей в начале кабеля
- Функция удержания трассировки и проведения следующего измерения для возможности сравнения кабелей
- Обрезиненный корпус устойчив к механическим повреждениям
- Регулируемая контрастность дисплея
- Для использования на Telecom ТНВ-3 цепи, или 150 В
- Доступно четыре выходных сопротивления (25, 50, 75 и 100 Ом) и коэффициент укорочения между 0.2 и 0.99
- Показывает расстояние в метрах или футах
Технические характеристики рефлектометра TDR1000/3:
|
Погрешность
|
± 1% от диапазона ± пиксела в 0.67 В.Ф. |
|
Max дальность, м
|
5000 |
|
Разрешение, %
|
1 |
|
Частота обновления, раз/сек
|
3 |
|
Диапазон измерений, м
|
10, 25, 100, 250, 1000, 2500, 5000 |
|
Материал корпуса
|
ABS-пластик |
|
Рабочая температура, °С
|
от -15 до +50 |
|
Температура хранения, °С
|
от -20 до +70 |
|
Габариты, мм
|
230х115х48 |
|
Вес, кг
|
0, 6 |
Комплект поставки:
- Рефлектометр TDR1000/3
- Набор проводов с предохранителями
- Руководство пользователя CD
- Жесткий футляр для переноски
