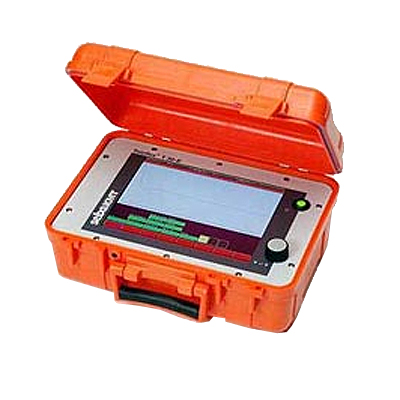

Рефлектометр Teleflex Т30Е
Тип оборудования: Рефлектометр, генератор звуковых частот
Производитель:SebaKMT, Германия
Серия:Teleflex
Модель: Teleflex Т30Е
Описание: Прибор для определения низкоомных повреждений и разрывов на силовых кабелях низкого и среднего напряжения
Гарантия на рефлектометр Teleflex Т30Е: 1 год.
Назначение рефлектометра Teleflex Т30Е:
Цифровой рефлектометр Teleflex Т30Е служит для определения низкоомных повреждений и разрывов на силовых кабелях низкого и среднего напряжения. Питание с помощью внутренней батареи делает возможным его применение в полевых условиях.
Совместно с генератором ударных волн и фильтром ARMÒ Teleflex является установкой для предварительного определения высокоомных и заплывающих повреждений кабеля.
Рефлектометр Teleflex Т30Е со встроенными указаниями для пользователя и одноклавишным обслуживанием автоматически указывает на конец кабеля и на место повреждения в режиме ARMÒ. В режиме „Step by step Easy Mode" даже неопытные пользователи могут успешно определить место повреждения. Режим „Expert-Mode" позволяет опытным пользователям свободно выбирать параметры измерения.
Отличительные особенности рефлектометра Teleflex Т30Е:
Технические характеристики рефлектометра Teleflex Т30Е:
Диапазон измерения |
TDR 10 м ... 50 км |
|
транзитный 20 м ... 100 км |
Длительность импульса |
35 ns до 4 µs |
Тактовая частота |
200 MHz |
Допуск временной базы |
± 0,01% |
Экран |
10,4" VGA цветной TFT дисплей |
V/2 установка |
50 м/µs ... 150 м/µs |
Режимы измерения |
прямой L1 |
|
прямой L2 |
|
сравнение L1 / L2 |
|
дифференциальный L1 - L2 |
|
режим ARM® |
|
токоимпульсный метод |
|
развязка по напряжению |
Память |
100 кривых |
Интерфейс |
RS 232-для ПК и принтера |
Согласование импеданса |
12 Ohm ... 150 Ohm |
Рабочая температура |
-15°C ... 50°C |
Питание |
Внутренняя NiMh-батарея |
|
230 В; 50 / 60 Гц |
|
(110 В опция) |
|
12 В dc |
Размеры ( Ш x В x Г) |
360 x 160 x 270 мм |
Вес |
6 кг |
Стандартный комплект поставки рефлектометра Teleflex Т30Е:
Дополнительные опции для рефлектометра Teleflex Т30Е
Комплектация системы определения повреждения
