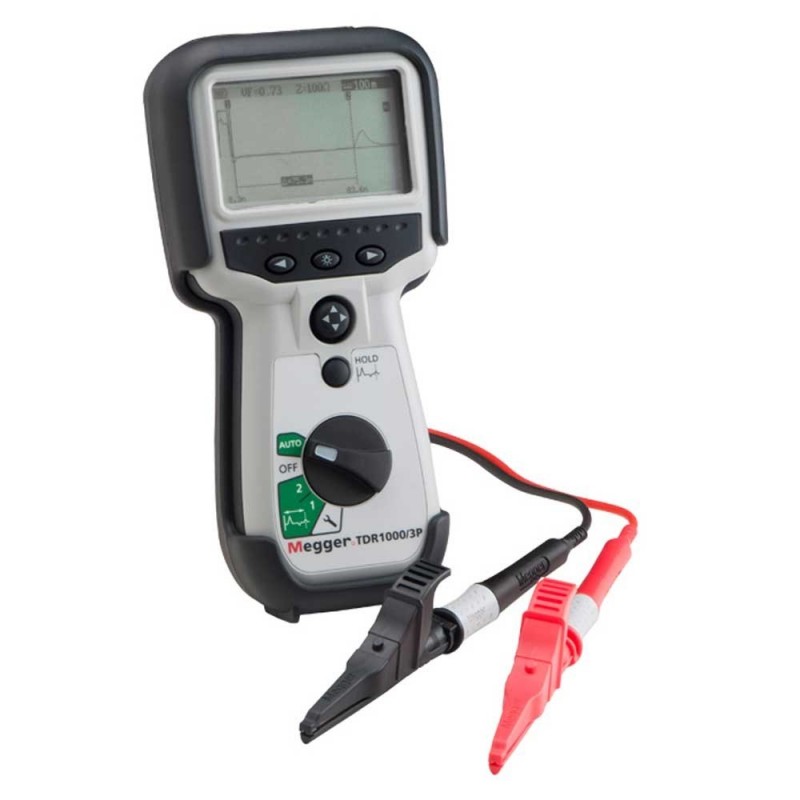

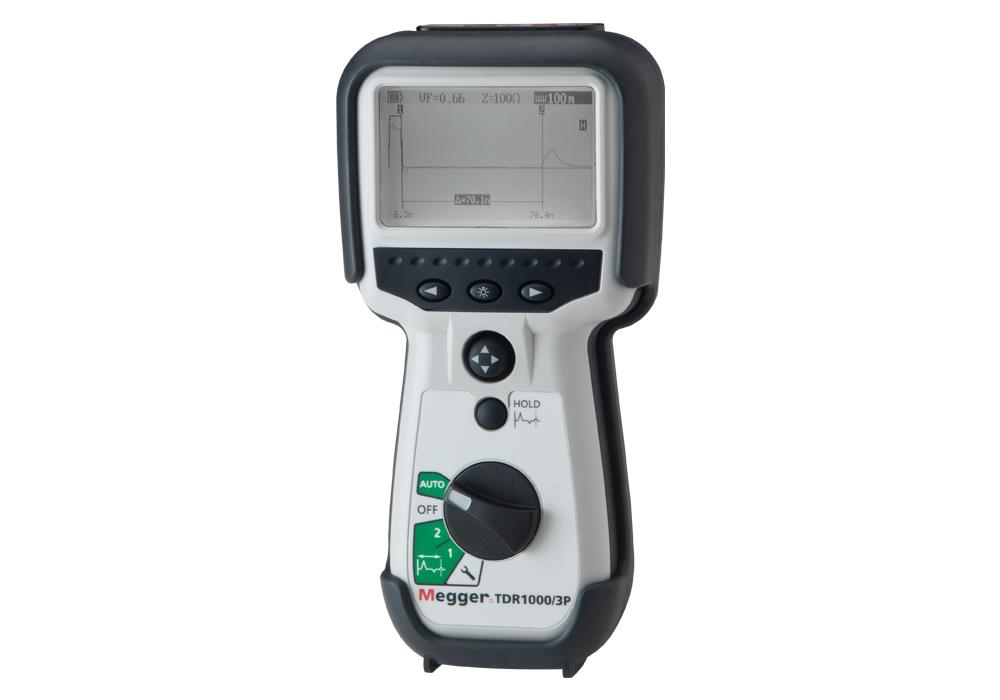

Рефлектометр TDR1000/3P
|
Тип оборудования: Рефлектометр
Производитель: Megger
Модель: TDR1000/3P
Гарантия: 1 год
Описание рефлектометра TDR1000/3P:
Рефлектометр Megger TDR1000/3P позволяет обнаружить неисправности на металлических кабелях. Благодаря функции HOLD можно провести сравнение между трассировками. Вся необходимая информация отображается на дисплее прибора, который имеет подсветку для работы в слабоосвещенных местах. Автоматическое отключение после 5-ти минут бездействия экономит заряд элементов питания. Обрезиненный корпус устойчив к механическим повреждениям при падении.
Преимущества TDR1000/3P:
- Предназначен для использования на всех типах металлических кабелях с парой жил;
- Автоматические настройки для мгновенного использования;
- Короткий импульс для идентификации неисправностей в начале кабеля;
- Простой вариант выбора, который вместе с 4-х позиционным переключателем управления позволяет интуитивно управлять прибором;
- Обрезиненный корпус устойчив к механическим повреждениям;
- Регулируемая контрастность дисплея рефлектометра Megger TDR1000/3P 1001-789;
- Для использования на Telecom ТНВ-3 цепи, или 150 В;
- Доступно четыре выходных сопротивления (25, 50, 75 и 100 Ом) и коэффициент укорочения между 0.2 и 0.99;
- Показывает расстояние в метрах или футах
Дополнительные характеристики:
- Разрешение - 0.1 м;
- Выходной импульс: 5 вольт пик-пик в открытой цепи;
- Срок службы батареи: до 14 часов
Технические характеристики рефлектометра TDR1000/3P:
| Maксимальная дальность | 5000 м |
|---|---|
| Разрешение | 1% |
| Погрешность | ± 1% от диапазона ± пиксела в 0.67 В.Ф. |
| Частота обновления | 3 раза/сек |
| Диапазон измерений | 10, 25, 100, 250, 1000, 2500, 5000 м |
| Рабочая температура | от -15 °С до +50 °С |
| Температура хранения | от -20 °С до +70 °С |
| Степень защиты | IP54 |
| Напряжение питания | 1,5 В |
| Батареи | 6 шт типа АА |
| Материал корпуса | ABS-пластик |
| Подсветка дисплея | есть |
| Габариты | 230х115х48 мм |
| Вес | 0,6 кг |

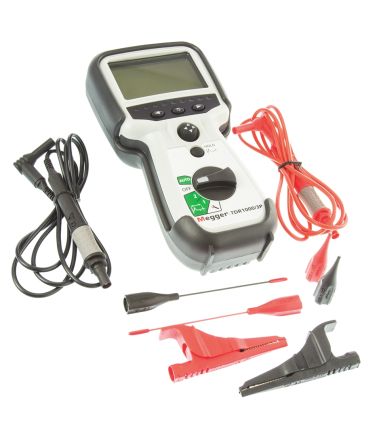

Комплект поставки TDR1000/3P:
- Рефлектометр Megger TDR1000/3P
- Набор проводов, защищенных встроенными предохранителями Fused lead set
- Руководство пользователя CD
- Жесткий футляр для переноски
