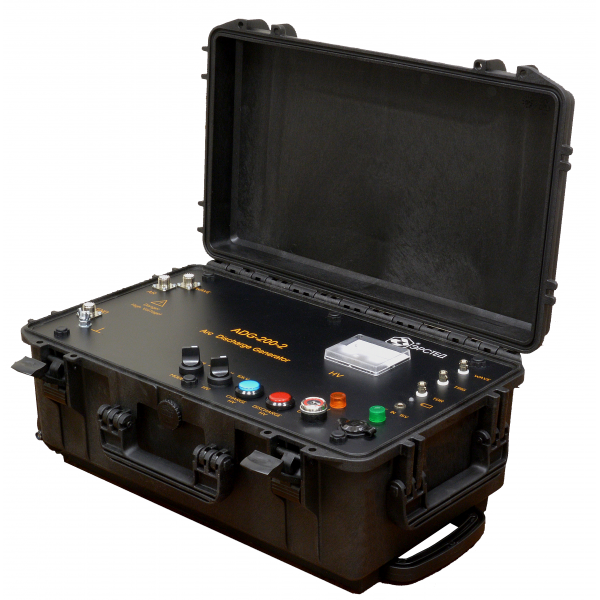

Генератор дуговых разрядов ADG-200-2 СКАТ-М
Источник дуговых разрядов ADG-200-2 "СКАТ-М"
Назначение генератора дуговых разрядов ADG-200-2:
Генератор дуговых разрядов ADG-200-2 предназначен для проведения работ по поиску повреждений в комплексе с рефлектометром РИ-407/ TDR-107/TDR-109 и с рефлектометрами других производителей (поддерживающими импульсно-дуговой и волновой методы измерений), существенным образом расширяет их возможности по определению мест высокоомных дефектов, не поддающихся локализации низковольтным импульсным методом.
Методы измерений генератора дуговых разрядов ADG-200-2:
Обеспечивает необходимые условия для применения следующих современных неразрушающих (без прожига изоляции) методов поиска высокоомных повреждений на силовых кабелях до 10 кВ:
-
Импульсно-дуговой метод - ИДМ (ARM, метод кратковременной дуги);
-
Метод колебательного разряда по току — МКР (ICE, метод волны тока).
Особенности генератора дуговых разрядов ADG-200-2 СКАТ-М:
-
Полностью автономное питание;
-
Малые габариты - комплекс свободно умещается в багажник легкового автомобиля;
-
Небольшой вес.
Технические характеристики генератора дуговых разрядов ADG-200-2:
|
Параметр |
Значение |
|
Диапазон регулировки выходного напряжения |
0…10 кВ |
|
Ступени выходного напряжения |
4 кВ, 10 кВ |
|
Режимы заряда |
Прямой заряд кабеля до пробоя (AUTO), Заряд встроенного конденсатора (MANUAL) |
|
Максимальная запасенная энергия |
200 Дж |
|
Время затягивания дуги |
1...10 мс (зависит от внешних условий) |
|
Минимальный интервал времени между последовательными разрядами |
Определяется оператором, но не менее 20 с |
|
Максимально допустимые импульсные напряжения на всех низковольтных разъемах, предназначенных для подключения к рефлектометру, не превышают |
На разъеме TDR — 60 В; На разъеме WAVE – 120 В; На разъеме TRIG – 20 В |
|
Питание |
Автономное – аккумулятор 12 В, 12 А/ч |
|
Количество полных зарядов встроенного накопительного конденсатора при полностью заряженном аккумуляторе |
100 |
|
Диапазон рабочих температур |
-20...+40 °С |
|
Габаритные размеры |
520х350х300 мм |
|
Масса, не более |
26 кг |
Комплект поставки источника разрядов:
|
№ |
Наименование |
Количество |
|
1. |
Генератор дуговых разрядов ADG-200-2 |
1 |
|
2. |
Зарядное устройство |
1 |
|
3. |
Комплект высоковольтных проводов с зажимами «Крокодил» для подключения к кабелю |
2 |
|
4. |
Ключ замка блокировки |
2 |
|
5. |
Руководство по эксплуатации |
1 |
|
6. |
Разрядник ~3.5 кВ для проверки генератора |
1 |
