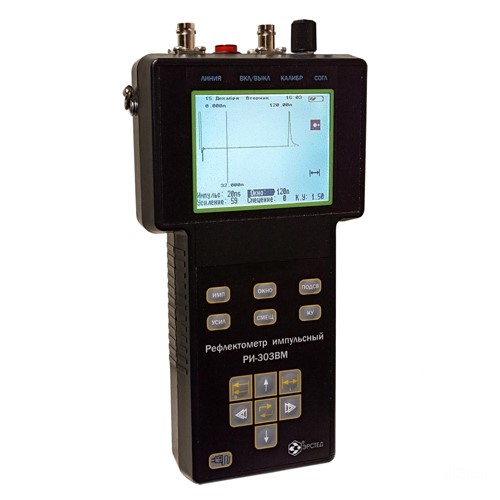

Компактный рефлектометр-тестер РИ-303BM СТРИЖ
Тип оборудования: Компактный рефлектометр-тестер
Производитель: Эрстед
Модель: РИ-303BM СТРИЖ
Гарантия: 1 год
Описание рефлектометра РИ-303BM СТРИЖ:
РИ-303BM СТРИЖ - компактный защищённый рефлектометр-тестер. Это простой в управлении и надёжный прибор, с автоматической защитой от напряжения в КЛ. Оптимальное решение для оперативного поиска неисправностей и измерения длины кабеля.
Назначение компактного рефлектометра-тестера РИ-303BM СТРИЖ:
РИ-303BM СТРИЖ предназначен для проведения следующих типов измерений на симметричных и несимметричных кабелях:
- определение длины кабеля при его производстве, складировании, прокладке и эксплуатации;
- определение характера повреждений (КЗ, обрыв, нарушение изоляции);
- измерение расстояний до неоднородностей волнового сопротивления или повреждений;
- измерение коэффициента укорочения линии при известной ее длине.
Область применения компактного рефлектометра-тестера РИ-303BM СТРИЖ:
РИ-303BM СТРИЖ применяется для контроля при производстве, складировании, прокладке и эксплуатации следующих типов кабелей:
- медножильные кабели связи (ТПП, МКС и прочее);
- кабели сигнализации и управления (СБПЗАВпШп и прочее);
- силовые кабели (АСБ, ВВГ, СИП и прочее) в том числе в изоляции из сшитого полиэтилена;
- компьютерные сети (СКС и прочее);
- телевизионные и радиочастотные кабельные линии (РК-75 и прочее);
- воздушные кабельные линии.
Особенности компактного рефлектометра-тестера РИ-303BM СТРИЖ:
- автоматическая защита от напряжения в линии;
- встроенный Bluetooth модуль для сохранения и обработки результатов измерний на ПК;
- энергонезависимая память на 100 рефлектограмм;
- встроенная библиотека КУ;
- встроенный Li-Ion аккумулятор на 6 000 мА*ч;
- автоматический расчёт и цифровая индикация расстояния до и между любыми участками кабельной линии на рефлектограмме;
- разрешение 12.5 см на всём диапазоне измерений.
Технические характеристики РИ-303BM СТРИЖ:
|
Параметр |
Значение |
|
Диапазон измерения расстояния (временной задержки) |
от 0 до 4800 м (от 0 до 4,8 мкс) |
|
Инструментальная погрешность измерения |
0.42 % в зависимости от поддиапазона (до 12,5 см при КУ=1.50) |
|
Диапазон согласованных сопротивлений |
от 25 Ом до 600 Ом |
|
Длительность зондирующего импульса |
от 10 нс до 10 мкс |
|
Амплитуда зондирующего импульса |
10 В на согласованную нагрузку |
|
Чувствительность приёмного тракта |
не хуже 1 мВ |
|
Диапазон перекрываемого затухания |
не менее 80 дБ |
|
Диапазон установки коэффициента укорочения |
от 1.00 до 3. 00, с шагом 0.01 |
|
Объём энергонезависимой памяти |
не менее 100 рефлектограмм |
|
Время хранения результатов измерений в памяти |
неограниченно |
|
Время непрерывной работы от аккумулятора |
не менее 8 часов |
|
Диапазон рабочих температур |
от -20 °С до +40 °С |
|
Габаритные размеры |
230 х130 х 50 мм |
|
Масса прибора с аккумуляторной батареей |
0,65 кг |
Комплект поставки тестера РИ-303BM СТРИЖ:
|
№ |
Наименование |
Количество |
|
1 |
Рефлектометр импульсный РИ-303BM СТРИЖ |
1 |
|
2 |
Зарядное устройство |
1 |
|
3 |
Кабель соединительный |
1 |
|
4 |
Ремень для переноски |
1 |
|
5 |
Руководство по эксплуатации |
1 |
