Тип оборудования: испытательная система
Производитель: Seba KMT, Германия
Серия: Т22
Модель: Т22/13

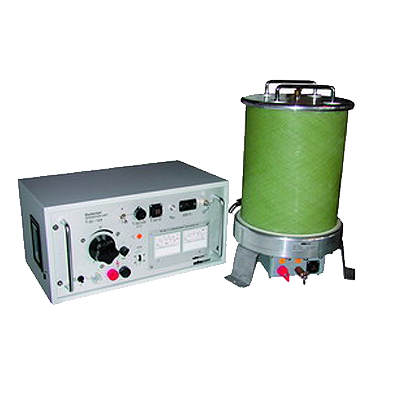

Описание: прибор для испытаний кабелей
Гарантия на систему Т22/13: 12 месяцев.
Назначение системы Т22/13:
Устройство для прожига Т22/13 предназначено для определения мест повреждения в силовых кабелях низкого и среднего напряжения, а также в кабелях управления (контрольных кабелях). Мощный переносной прибор высокого напряжения 15 кВ производства немецкой компании SebaKMT используется преимущественно на предприятиях энергоснабжения.
Высокая выходная мощность прибора и устойчивая работа при коротком замыкании дает возможность почти во всех случаях без проблем преобразовать высокоомные и заплывающие повреждения кабелей в низкоомный параллельный шунт, а часто даже в короткое замыкание.
Надежная изоляция всех частей прибора от высокого напряжения и автоматический разряд проверяемого объекта после отключения или внезапного прекращения тока обеспечивает максимальную защиту пользователя.
Применение
Прибор работает как источник энергии (тока) для определения мест повреждения в силовых кабелях и в кабелях управления. Преимущественно он используется для прожигания высокоомных и заплывающих повреждений в кабелях в сети энергоснабжения с низким и средним уровнем напряжения. Кроме этого прибор можно использовать вместе с эхо-импульсным измерительным прибором для предварительного определения места повреждения кабеля методом затухания или импульсом (ARM) электрической дуги.
Особенности устройства для прожига T22/13 В:
Технические характеристики прибора SEBA T22/13 В:
Питание | 200/240 В; 50 Гц (110 В, 60 Гц по запросу) |
Потребляемая мощность | макс. 16 A - 3,5 кВА |
Выходное напряжение | макс. 15 кВ |
Эффективный выходной ток | 300 мA |
В случае согласования | 25 A |
Защита от перегрузок для | сетевого трансформатора, нулевых вентелей, сопротивления замыкания на землю |
Схема датчика тактовых импульсов | для измерения заземления с зондом для измерения шагового напряжения |
Размеры (Ш x В x Г) | 548 x 585 x 254 мм (19 дюм. корпус) |
Вес | около 57 кг |
*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
