Система PD LOC

  • Система PD LOC Seba

    /images/all/3/1014/big/img_5.jpg

    jijijij

    Система PD LOC

ЦЕНА С НДС: по запросу


В КОРЗИНУ


Тип оборудования: Система измерения частичных разрядов, импульсный генератор, рефлектометр

Производитель: Seba KMT, Германия


Серия: PD

Модель: PD LOC

Описание: прибор для поиска частичных разрядов в кабельных линиях

Гарантия на систему PD LOC: 12 месяцев.

Назначение установки PD LOC:

Система PD LOC производства Seba KMT предназначена для точной локализации на смешанных кабелях (XLPE / PILC), а также при ЧР в соединительных муфтах одножильных кабелей. Как правило, точное местоположение муфт на местности неизвестно и с помощью методик звуковой частоты такие муфты локализовать не представляется возможным.

В состав системы входит импульсный передатчик PD-TX и принимающий, а также оценивающий блок TDR T 30-E PD. Он состоит из входного усилителя для обработки сигнала и блока управления в прочном корпусе.

Визуализация расстояния, на котором находится передатчик системы, происходит с помощью рефлектометра с отдельным пунктом меню, посредством дополнительного ПО для оценки ЧР.

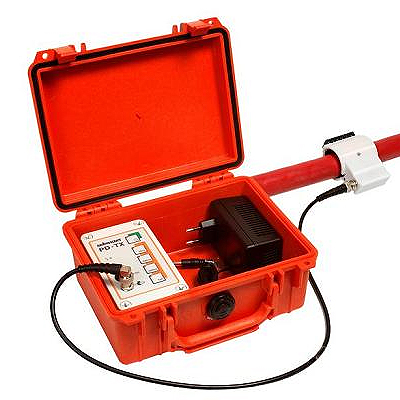

Импульсный генератор посылает в кабель сигнал с помощью индуктивной катушки. Блок приема и обработки сигнала состоит из входного усилителя для обработки сигнала и блока управления. Визуальное определение, на каком расстоянии находится генератор системы, осуществляется при помощи рефлектометра TDR T30-E PD в отдельной позиции меню посредством дополнительной функции ЧР программного обеспечения. Программное обеспечение генератора импульсов обрабатывает вводимые пользователем данные и включает в себя индикацию состояния работы, генерирование импульсов, контроль сбоев, перегрузки, аккумуляторов и зарядки.

От импульсного генератора и стыковочного устройства на кабель подается достаточно мощный импульс. Благодаря этому на одном из концов кабеля принимается сам сигнал, а также отраженный от дальнего конца кабеля импульс. На основании разницы времени прихода прямого и отраженного импульса, как и в OWTS, рассчитывается расстояние до места подачи импульса и корректируется или сравнивается с предварительно определенной позицией.

На кабелях с очень плотным медным экраном, а также при использовании системы на кабелях с металлической оболочкой (свинцовая/алюминиевая оболочка) также возможна подача искусственно сгенерированного импульса ЧР. Пользователи, уже имеющие Teleflex T 30-E, могут дооснастить свою технику и этой версией. Такое приборное расширение не влияет на обычные функции рефлектометра.

Устройство PD LOC обладает следующими особенностями:

  • Пленочная клавиатура с СИД для выбора ширины импульса
  • Индуктивное устройство связи 42 и 64 мм
  • Простое управление и обслуживание
  • Время непр. работы 24 ч. с подзарядкой аккумулят.
  • Обработка, как и при предварительной локализации OWTS
  • Возможность для выбора кабеля

Достоинства оборудования:

  • Точная локализация ЧР в смешанных кабельных линиях
  • Локализация дефектных мест в соединительных муфтах одножильных кабелей
  • Простые возможности подключения в полевых условиях

Технические характеристики системы PD LOC:

Питание12 В внешн. /автомоб.,блок питания
Время непрерывной работыоколо 24 ч от лит.-ионн. акк.
Частота повторения импульса3,33 Гц
Ширина импульсов50 нс, 200 нс, 500 нс, 1 µс
Амплитуда импульса250 В
Импульсный ток200 A
Защита выходаУстойчив к кор. замыканию
Класс защитыIP 54
Рабочая температура-10 °C ...+50 °C
Вес2 кг
Teleflex T 30-E PD

Доп.режимРегистратор переход. процессов для ЧР
Индуктивное устройство связи

Внутренний диаметр42 мм стандартное


64 мм опция
РазъемBNC

Стандартный комплект поставки PD LOC:

  • Teleflex T30-E PD
  • Комплект кабелей VL T30-E
  • Зарядное устр-во от сети LG 12
  • Импульсный генератор PD-TX в Pelicase
  • Индуктивное устройство связи 42мм
  • BNC-кабель 75 см

Дополнительные опции:

  • Индуктивное устройство связи 64мм
  • LK 12, 12 V  кабель для зарядки от автомобиляl

Дооснащение комплекта T 30-E:

  • Импульсный генератор PD-TX
  • Стыковочное устройство 42 мм
  • BNC-кабель 75 см
  • Замена программного обеспечения T 30-E на T 30-E PD

*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
