Указатель повреждения кабеля УПК-02Н-03

Указатель повреждения кабеля УПК-02Н-03

Прибор УПК-02Н-03 предназначен для оперативного контроля состояния изоляции (измерения сопротивления) компонентов высоковольтной аппаратуры с рабочим напряжением от 3 до 15 кВ (кабелей, электродвигателей, трансформаторов, изоляторов, переключателей и тому подобное) применяемой в городских электросетях, а также в системах энергоснабжения промышленных предприятий, кораблей, самолетов и других.

Конструкция прибора:

Приборы выполнены в закрытом корпусе, исключающем доступ к элементам под напряжением. Присоединение к нагрузке производится при помощи высоковольтного кабеля и изолирующей штанги. Приборы оснащены устройством автоматической разрядки проверяемого кабеля при снятии напряжения, имеют встроенный указатель напряжения до 20 кВ. Питание – автономное, от встроенного аккумулятора.

Принцип работы прибора:

Принцип работы приборов УПК-02Н-03 следующий. Напряжение (нестабилизированное, не менее 17 кВ на холостом ходу) подается на испытываемую нагрузку и измеряется встроенным киловольтметром (в приборе УПК-02Н-03 измеряется также ток нагрузки). У приборов падающая вольт-амперная характеристика, поэтому чем больше утечки, тем меньше напряжение на выходе прибора ( при коротком замыкании оно равно 0). Это и фиксирует киловольтметр.

Технические характеристики указателя повреждения кабеля УПК-02Н-03:

• Напряжение выхода: нестабилизированное, холостой ход не менее 17 кВ, При нагрузке 1 мА не менее 10 кВ;
• Время зарядки кабеля длиной до 5 км (1,2 мкф) до напряжения 10 кВ при токе утечки до 1 мА не более 10 сек;
• Вес прибора не более 7 кг;
• Габариты 170х240х270 мм;
• Число рабочих циклов без подзарядки аккумулятора не менее 100.

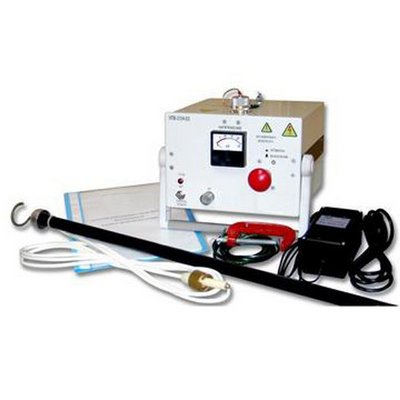

Комплект поставки:

• Указатель повреждения кабеля УПК-02Н-03;
• Изолирующая штанга;
• Заземляющий проводник со струбциной;
• Зарядное устройство;
• Документация.
