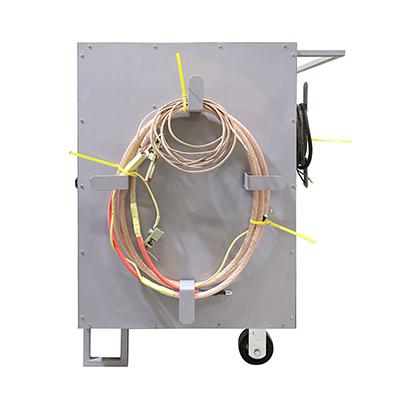

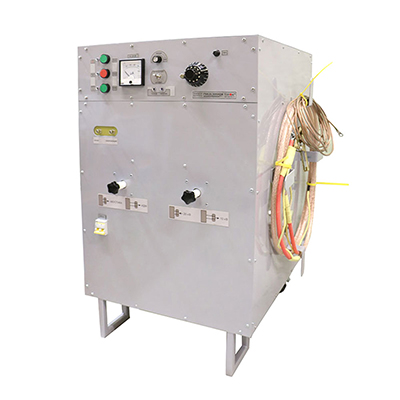

Генератор высоковольтный импульсный ГВИ-24.3000ИДМ
|
Генератор высоковольтный импульсный ГВИ-24.3000ИДМ
Данная модель реализует импульсно-дуговой метод (ИДМ), который позволяет предварительно определить расстояние до повреждения кабеля с помощью рефлектометра. Устройство поддерживает два режима работы:
- Автоматический: с возможностью плавной регулировки частоты следования импульсов.
- Ручной: для управления процессом оператором.
Основной принцип работы:
- Генератор заряжает встроенные конденсаторные батареи.
- Заряд разряжается в кабельную линию, создавая импульс.
- В месте повреждения возникает звуковой хлопок (разряд).
Оператор, проходя вдоль кабельной трассы, фиксирует звуковые сигналы при помощи акустического приемника. По их максимальной интенсивности определяется место повреждения.
Условия эксплуатации генератора ГВИ-24.3000ИДМ
Генератор рассчитан на эксплуатацию в условиях, соответствующих категории УХЛ4 по ГОСТ 15150:
- Температура окружающей среды: от +1 °C до +35 °C.
- Относительная влажность: не более 80% при температуре +35 °C.
- Атмосферное давление: от 630 до 830 мм рт. ст.
Важно:
Если генератор находился в условиях с пониженной температурой, перед его включением необходимо просушить устройство при температуре не ниже +10 °C.
Технические характеристики генератора:
| Напряжение питания | 220 В ± 10%, 50 Гц |
| Максимальный ток, потребляемый из сети, А | 10 |
| Максимальное напряжение импульса, В | - ступень 1: 0...9500±500 - ступень 2: 0...19000±1000 |
| Максимальная энергия импульса на каждой ступени, Дж | 2880 |
| Регулирование напряжения импульса | плавное |
| Регулировка периода импульса, с | 3...15 |
| Определение расстояния до места повреждения кабеля импульсно-дуговым методом | совместно с рефлектометром, поддерживающим данную функцию (Рейс-305, Рейс-405, TDR-107, TDR-109 и др.) |
| Габариты (ДxШxВ), не более, мм | 633х784х977 |
| Масса силового блока, кг, не более | 130 |
Комплект поставки:
- Силовой блок со встроенными органами управления
- Провод заземления
- Высоковольтный кабель
- Руководство по эксплуатации
