Система измерения частичных разрядов OWTS M 28

Тип оборудования: Система измерения частичных разрядов

Производитель: Seba KMT, Германия

Описание: прибор для поиска и измерения частичных разрядов в изоляции кабелей

Гарантия на систему OWTS M 28: 12 месяцев.

Назначение установки OWTS M 28:

Измерительная система OWTS предназначена для распознавания, оценки и локализации частичных разрядов (ЧР) в изоляции и гарнитуре всех типов кабелей среднего напряжения.

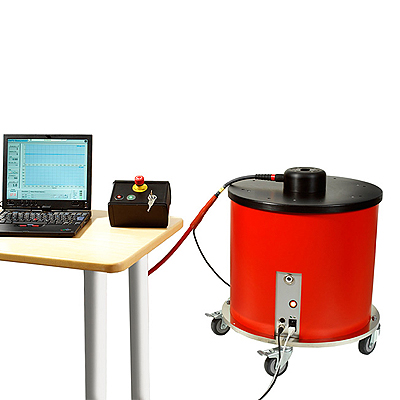

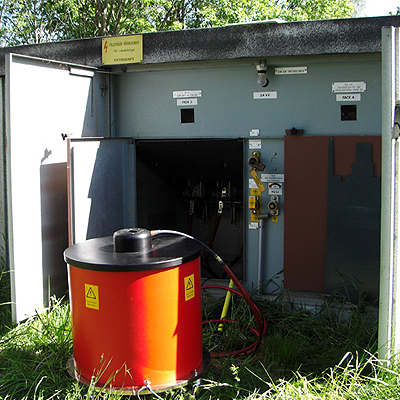

Система состоит из ноутбука, выполняющего роль управляющего модуля с WLAN-соединением и высоковольтного модуля. Высоковольтный модуль состоит из высоковольтного источника и резонансного дросселя с интегрированным электронным переключателем для выработки испытательного напряжения, а также необходимого измерительного делителя и контроллера для цифровой записи измерений и обработки сигнала. Сохранение, анализ и оценка сигналов ЧР происходит в ноутбуке и может осуществляться прямо на месте или позже в офисе. Для локализации ЧР используется автоматизированная методика рефлектометрии.

Достоинства:

• Измерение ЧР напряжением DAC близко к рабочим условиям сети
• Online обработка для комплесной диагностики ЧР
• Портативная измерительная система, компактная и легкая
• Интегрированное измерение tan δ

Для проведения ЧР-диагностики испытуемый объект заряжается до предварительно выбранного пикового значения напряжения от источника высокого напряжения в течение нескольких секунд и затем разряжается с помощью электронного ключа через резонансную катушку. Таким образом, создается осциллирующее затухающее напряжение (DAC). Частота колебаний находится в диапазоне от 50 Гц до нескольких 100 Гц, в зависимости от емкости испытуемого объекта. Поскольку частота напряжения при диагностике близка к рабочей, все измеренные дефекты ЧР могут быть достоверно оценены.

Осциллирующее напряжение воздействует на испытуемый объект только в течение нескольких 100 мс и, следовательно, не оказывает влияния на состояние объекта. Напряжение возникновения ЧР и значение tan d может быть легко определено благодаря уменьшению испытательного напряжения. Критические уровни ЧР, характеризующие состояние изоляции кабеля, являются важными критериями оценки. Анализ и оценка типичных параметров ЧР, а также их местоположение позволяет выработать критерии для дальнейшего обслуживания или замены кабелей.

Преимущества системы OWTS M 28:

• Измерение частичных разрядов на частотах, близких к рабочим
• Online обработка для комплексной диагностики ЧР
• Портативная система, компактная конструкция и небольшой вес
• Встроенное измерение tan d

Система измерения частичных разрядов OWTS M 28 обладает следующими особенностями:

• ЧР диагностика с помощью колебательной волны (DAC)
• Измерение уровня ЧР в соответствии с IEC 60270
• Автоматическая настройка ширины полосы частот измерителя для оптимального определения сигналов ЧР
• Автоматическая калибровка с локализацией муфт
• Ноутбук с WIN XP and WLAN для управления системой
• Статистический метод определения ЧР, online обработка
• Управляемая с помощью меню система задания последовательности действий при тестировании
• Компактная конструкция, малый вес, простая подготовка к работе на объекте

Технические характеристики устройства:

Комплект поставки OWTS M 28:

• Высоковольтный источник
• Ноутбук с WLAN адаптером для связи с в/в блоком
• Блок безопасности с выключателем высокого напряжения, кнопкой аварийного отключения и оборудованным ключом главным выключателем
• Сумка с принадлежностями
• Инструкция по эксплуатации
• В/в измерительный провод длиной 5 м, кабель питания и заземления
• Комплект ПО "OWTS Explorer", 2 комплекта usb-ключей с CD-ROM
• Калибратор

*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.

Дополнительную информацию по системам для испытания и диагностики кабелей и сетей можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
