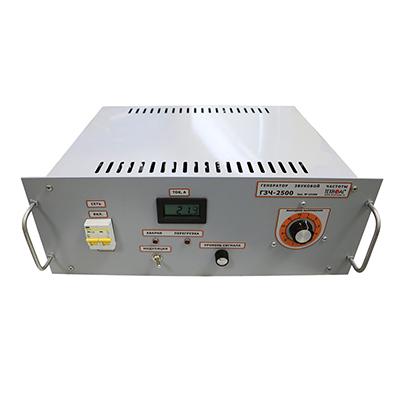

Генератор звуковой частоты Атлет ГЗЧ-2500

Условия эксплуатации генератора Атлет ГЗЧ-2500

• Диапазон температур воздуха: от -20 °C до +50 °C
• Относительная влажность: не более 80% при температуре +35 °C
• Атмосферное давление: от 630 до 830 мм рт. ст.

Отличительные особенности и принципы работы генератора Атлет ГЗЧ-2500:

Генератор поддерживает два режима работы:

1. Режим непрерывной генерации:

   • Сигнал выдается с фиксированной частотой 1024 Гц

2. Режим генерации с низкочастотной модуляцией:

   • Выходной сигнал модулируется импульсами прямоугольной формы с частотой от 1,5 до 3 Гц
   • В первом полупериоде модуляции генерируется сигнал частотой 1024 Гц, во втором — 2048 Гц
   • Преимущество этого режима состоит в возможности приема обеих частот приемником, переключая настройки только на самом устройстве

Дополнительные особенности:

• Защита от перегрузки по току обеспечивает надежную работу устройства.
• Согласование с нагрузкой:
  • Регулировка напряжения осуществляется с помощью переключателя «ВЫХОДНОЕ НАПРЯЖЕНИЕ» и плавного регулятора «УРОВЕНЬ СИГНАЛА».
  • Значения выходного напряжения холостого хода UxxU_{xx}Uxx​ зависят от положения рукоятки переключателя «ВЫХОДНОЕ НАПРЯЖЕНИЕ» и указаны в соответствующей таблице.
