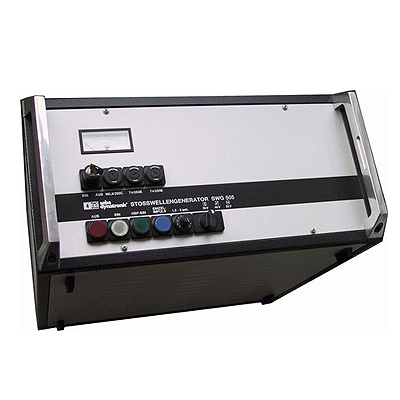

Генератор ударных волн SWG

  • Seba SWG 500

    /images/all/3/1001/big/img_5.jpg

    jijijij

    Генератор ударных волн SWG

ЦЕНА С НДС: по запросу


В КОРЗИНУ


Тип оборудования: Генератор ударных волн

Производитель генераторов: Seba KMT, Германия

Серия: SWG
Модели: SWG 500, SWG 505 и SWG 1750

Описание: прибор для локализации дефектов кабелей

Гарантия на прибор SWG: 1 год.

SWG 500 / 505 / 1750 - генераторы ударных волн (Seba KMT)

Генераторы ударных волн серии SWG предназначены для локализации кабельных дефектов посредством генерирования искровых разрядов или пробоев в слабых местах кабельной изоляции. Для этого четыре импульсных конденсатора заряжаются и затем разряжаются в дефектный кабель через рабочий искровой промежуток, либо однократно.

В результате этого разряда возникает шум пробоя, который можно обнаружить на поверхности земли с помощью геофонного микрофона с усилением в звуковом приемнике/усилителе и последующей звуковой и/или оптической индикацией. Специальный приемник ударных волн (Digiphone) позволяет не только выполнять акустическую локацию, но также измеряет разницу во времени между электрическим импульсом и акустическим шумом пробоя, позволяя тем самым определять направление дефекта, например, когда кабель проложен в трубопроводе.

SWG 500

Генератор ударных волн SWG 500 находится в диапазоне обычных генераторов ударных волн, в котором он со своей импульсной энергией находися на нижнем уровне. Три уровня напряжения переключаются и предлагают для каждого уровня максимальную импульсную энергию.

В сочетании с прибором digiPHONE+ предлагает ударная энергия 500 Дж генератора SWG 500 совершенно достаточное решение для большинства случаев.

SWG 505

Самый маленький, легкий и дешевый генератор ударных волн. Его используют в тех случаях, когда высокое напряжение и мощная импульсная энергия не являются решающими критериями, а в том случае, где важными являются гибкость в использовании и портативность.

Этот генаратор ударных волн имеет уровни энергии с определенными энергиями импульсов. В сочетании с digiPHONE+ предлагает ударная энергия 500 Дж генератора SWG 505 совершенно достаточное решение для большинства случаев.

SWG 1750

Генератор ударных волн SWG 1750 является модульным, встраиваемым импульсным генератором в различных версиях. Вследствие своих мощности и размеров генератор используется в основном в электротехнических лабораториях.

Модификации генератора SWG 1750:

  • SWG 1750 C с 8 - 16 - 32 кВ / 1750 Дж
  • SWG 1750 CI с 8 - 16 - 32 кВ / 1750 Дж, с измерением тока утечки
  • SWG 1750 C-4 с 2 - 4 кВ / 1150 Дж / 8 - 16 - 32 кВ / 1750 Дж
  • SWG 1750 CD с 8 - 16 - 32 кВ / 3500 Дж

Достоинства устройства:

  • Очень высокая импульсная энергия
  • До 5 уровней напряжения

Технические характеристики генераторов ударных волн Seba SWG 500, SWG 505 и SWG 1750:

МодельНапряжение, кВМощность, ДжТок макс., мАЕмкость, мкФЦикл импульсов, сек.Габариты, ммВес, кг
SWG 5003
4
5
180
320
500
129
172
213
.1,5...6520 х 255 х 53043
SWG 5050...2,5/5/10
0...4/8/16
195
500
185
300
.1,5...6520 х 280 х 53047
SWG 1750-C0...8
0...16
0...32
1750
1750
1750
210
105
53
54,4
13,6
3,4
2,5...10520 х 430 х 63097
SWG 1750-CD (двухблочный)0...8
0...16
0...32
3500
3500
3500
210
105
53
109
27,2
6,8
2,5...10520 х 430 х 630
520 х 270 х 410
99
30
SWG 1750-C-4 (двухблочный)0...2
0...4
0...8
0...16
0...32
1150
1150
1750
1750
1750
3650
1850
210
105
53
566
142
54,4
13,6
3,4
2,5...10520 х 430 х 630
520 х 430 х 460
104
69

*Технические характеристики и комплект поставки генератора могут быть изменены производителем без предварительного уведомления.
