Прибор HPG 50/70
|
Тип оборудования: Система для диагностики кабелей, испытательная установка
Производитель: Seba KMT, Германия
Серия: HPG
Модели: HPG 50-H, HPG 50-D, HPG 70-H, HPG 70-D, HPG 70-K
Описание: прибор для испытания кабелей и оборудования напряжением
Гарантия на систему HPG 50/70: 12 месяцев.
Назначение установки HPG 50/70:
Мобильная высоковольтная испытательная установка HPG производства SebaKMT предназначена для испытания кабеля и электротехнического оборудования постоянным и переменным напряжениями.

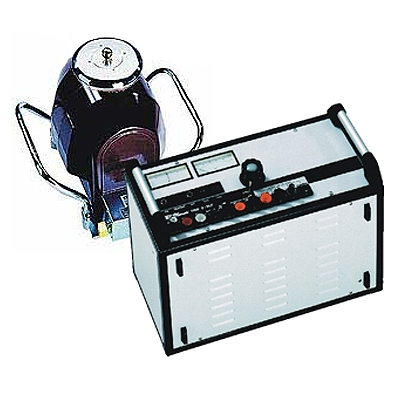

Установка HPG включает в свой состав:

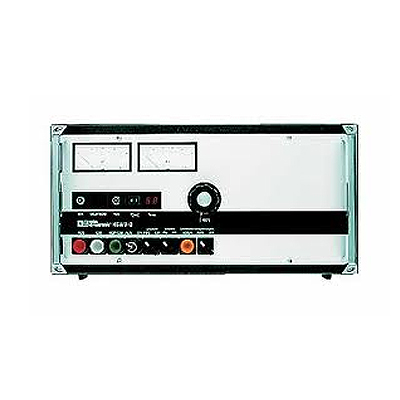

- Блока управления HSW 3-2
- Трансформатора HTR 35-1 (HPG 50) и HTR 55-1 (HPG 70)
Прибор (установка) HPG 50/70 для испытания кабелей обладает следующими особенностями:
- Блок управления с индикации тока (мА) и напряжения (кВ).
- Максимальное выходное напряжение 50-70-100-130 кВ при 15/ 50 мА тока испытания / короткого замыкания.
- Возможность дополнения установки низковольтными испытательными блоками.
Технические характеристики HPG 50, 70 модели H, D
| HPG 50 H | HPG 50 D | HPG 70 H | HPG 70 D | |
| Выходное постоянное напряжение | 50 кВ | 100 кВ | 70 кВ | 130 кВ |
| Выходной ток | 14 мА | 15 мА | 15 мА | 15 мА |
| Тип трансформатора | HTR 35-1 | HTR 55-1 | ||
| Питание | 220 В / 50 Гц | |||
| Размеры | 225х370х705 | 900х1065х450 | 440х485х800 | 1000х1065х490 |
| Вес | 47,5 | 94 | 75,5 | 124 |
| Высоковольтные трансформаторы | |
| HTR 35-1 | |
| Выходное напряжение | 35 кВ AC ; 50 кВ DC |
| Номинальный ток | 17 мА DC |
| Ток к.з. | 50 мА DC |
| Потребляемая мощность | 3,0 кВА (1 час в день) 1,2 кВА (день) |
HTR 55-1 | |
| Выходное напряжение | 50 кВ AC ; 70 кВ DC |
| Номинальный ток | 15 мА DC |
| Ток к.з. | 50 мА DC |
| Потребляемая мощность | 3,5 кВА (1 час в день) 1,5 кВА (день) |
*Технические характеристики и комплект поставки оборудования могут быть изменены производителем без предварительного уведомления.
Дополнительную информацию по системам для испытания и диагностики кабелей и сетей можно получить, обратившись к нашим специалистам, по телефонам, указанным в разделе "контакты".
