Механическое позиционирующее устройство для ручного сканирования RFT KUROK
|
Тип оборудования: Механическое позиционирующее устройство для ручного сканирования
Производитель: НДТ-КЛАБ
Модель: RFT KUROK
Гарантия: 1 год
Описание устройства RFT KUROK:

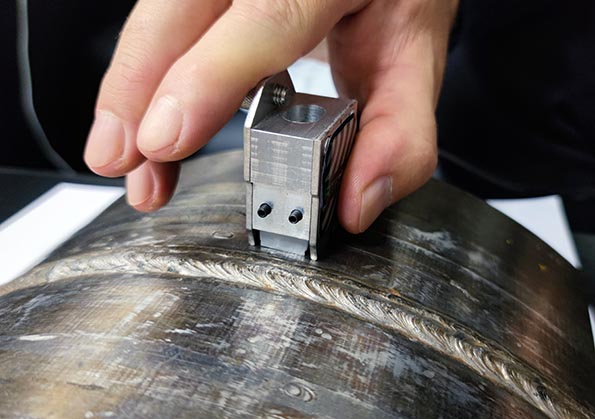

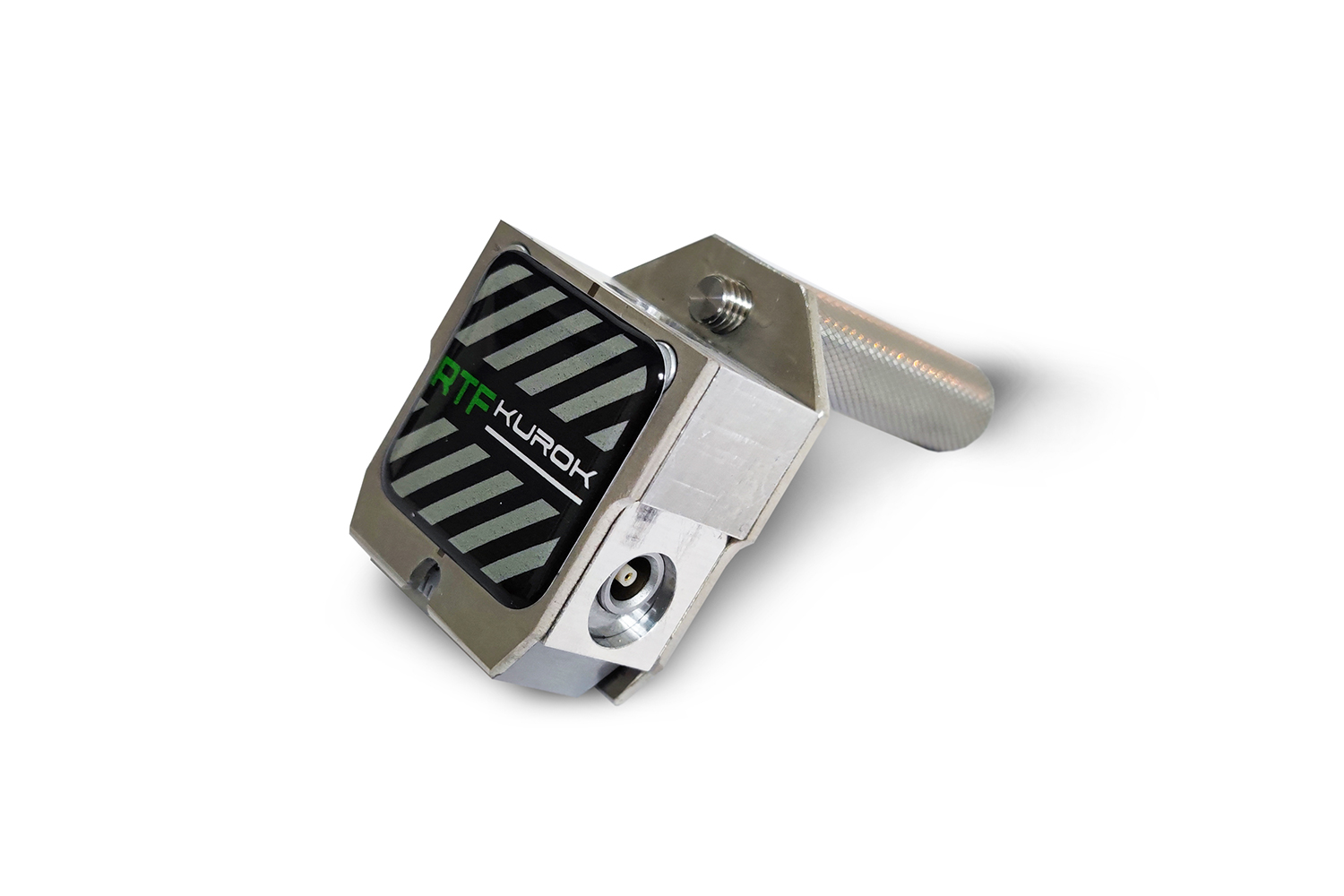

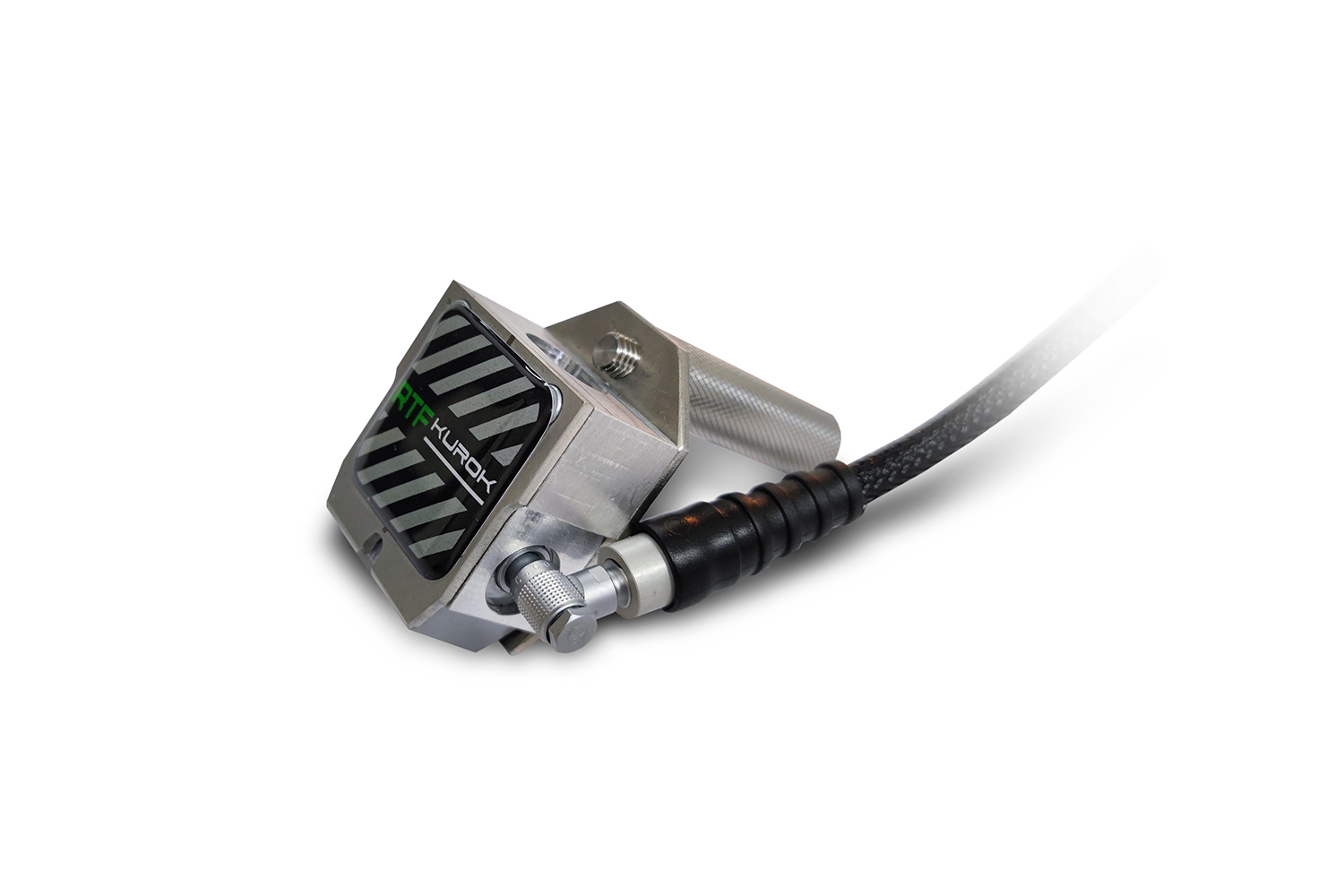

RFT KUROK механическое позиционирующее устройство для ручного сканирования ультразвуковыми преобразователями в составе с ультразвуковым дефектоскопом. Устройство представляет собой механическую металлическую каретку с подпружиненной подвеской, которая обеспечивает постоянный прижим преобразователя к поверхности объекта контроля, и позиционирует преобразователь на криволинейной поверхности (труба, пруток).
Боковая ручка-курок обеспечивает удобство работы с устройством - облегчает прижим и поворот каретки, тем самым снимая напряжение руки оператора при длительном контроле. При этом пружинный прижим устройства с преобразователем осуществляется без усилий со стороны оператора под силой тяжести руки.
Каретка рассчитана на работу с преобразователями RFT-O П121, П112, П111 с вертикальным удлиненным разъемом (разъем направлен вверх).
Наклонные преобразователи АМКРО (П121) серии AN с горизонтальным классическим расположением разъёма подключаются через боковое технологическое отверстие каретки RFT KUROK.

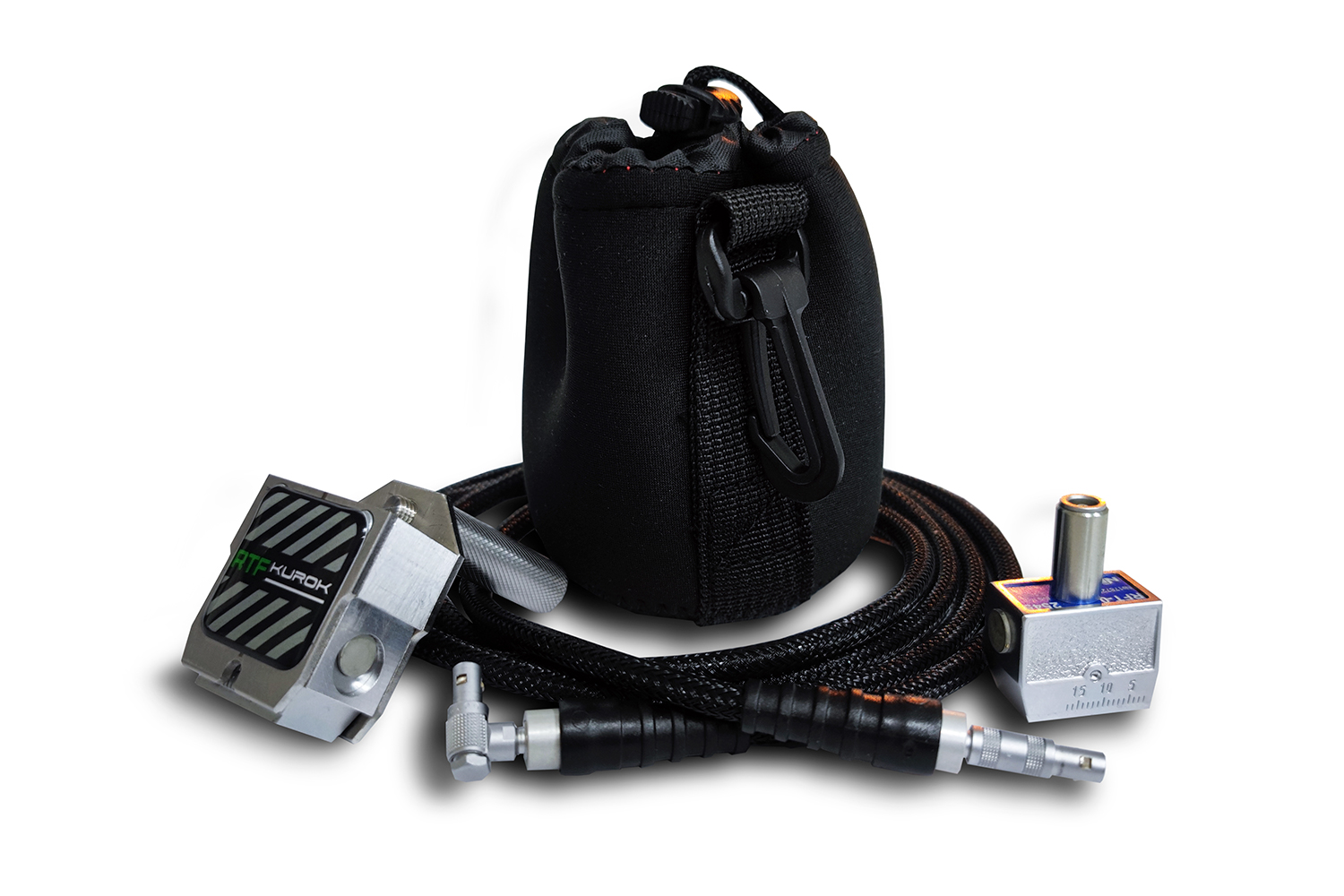

RFT KUROK механическое позиционирующее устройство базовый комплект |
|
|
85 500 руб. |
|
|
RFT KUROK механическое устройство |
1 |
|
Кабель Lemo00-Lemo00 (угловой) армированный одинарный 1,5 м |
1 |
|
Преобразователь RFT-O 5070 (П121-5,0-70) |
1 |
|
Преобразователь RFT-O 2565 (П121-2,5-65) |
1 |
|
Преобразователь RFT-O-S 25 (П111-2,5-10) |
1 |
|
Сумка |
1 |
|
Состав базового комплекта и комплекта поставки может отличаться и оговаривается отдельно при поставке |
|
|
RFT KUROK механическое устройство для сканирования в сумке с паспортом |
55 500 руб. |
Дополнительные преобразователи:
|
Наклонные преобразователи RFT-O (П121) |
|
RFT-O 50XX (частота 5,0 МГц, ХХ-углы ввода 40, 45, 50, 55, 60, 65, 70, 90 призма оргстекло, контактная площадь 17х27 мм, разъем вертикальный) |
|
RFT-O 25XX (частота 2,5 МГц, ХХ-углы ввода 40, 45, 50, 55, 60, 65, 70, 90 призма оргстекло, контактная площадь 17х27 мм) разъем вертикальный |
|
Прямые совмещенные преобразователи RFT-O-S (П111) |
|
RFT-O-S 25 (частота 2,5 МГц, диаметр пьезоэлемента и рабочей поверхности 10 мм) |
|
RFT-O-S 50 (частота 5,0 МГц, диаметр пьезоэлемента и рабочей поверхности 10 мм) |
|
Прямые раздельно-совмещенные преобразователи RFT-O-D (П112) |
|
RFT-O-D 25 (частота 2,5 МГц, диаметр пьезоэлемента 10/2 мм) |
|
RFT-O-D 50 (частота 5,0 МГц, диаметр пьезоэлемента 10/2 мм) |
|
Возможно изготовление прямых раздельно-совмещенных широкозахватных преобразователей П112 RFT-O-D |
|
Дополнительные кабели: |
|
Кабель Lemo00-Lemo00 (угловой) армированный одинарный 1,5 м |
|
Кабель Lemo00-Lemo00 армированный одинарный 1,5 м |
Технические характеристики
|
Совместимость с преобразователями |
RFT-0, АМКРО серия AN |
|
Диаметры контролируемых поверхностей труб, прутков, мм |
От 30 до плоскости |
|
Габаритные размеры ДхШхВ, мм |
35х21х48 |
|
Масса с преобразователем/ без преобразователя, г |
90 / 55 |
